用CATIA軟件繪制編織網，是一個比較繁瑣的事情，要不斷的重復，而且要計算準確，主要用到的命令就是復制，陣列等。

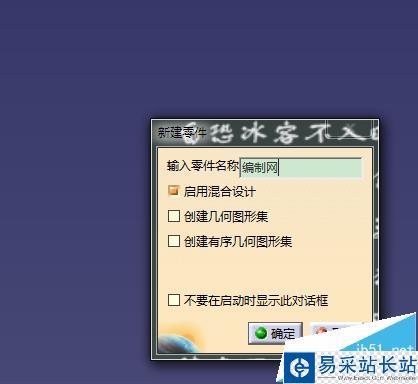

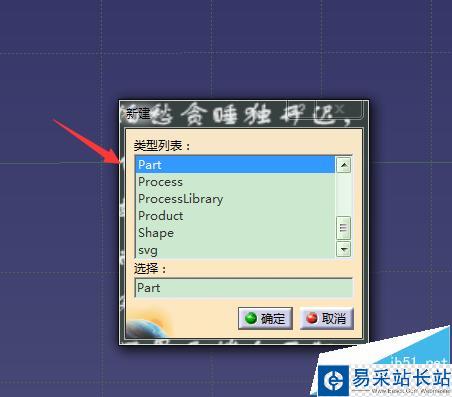

1、打開CATIA軟件，新建一個PART 文件，命名為編制網；

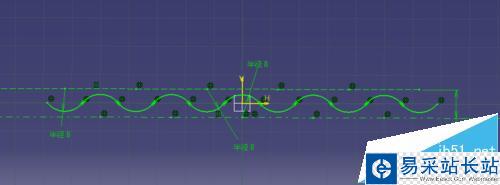

2、選擇XY平面進入草圖，選擇輪廓繪制如下圖形，并且約束尺寸；復制草圖；

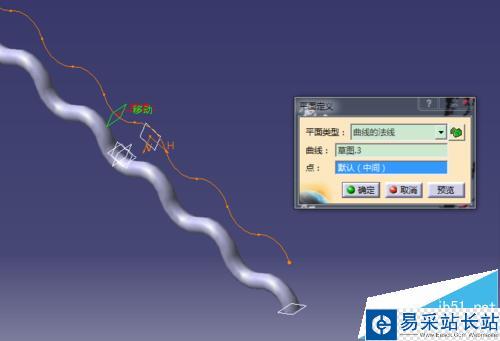

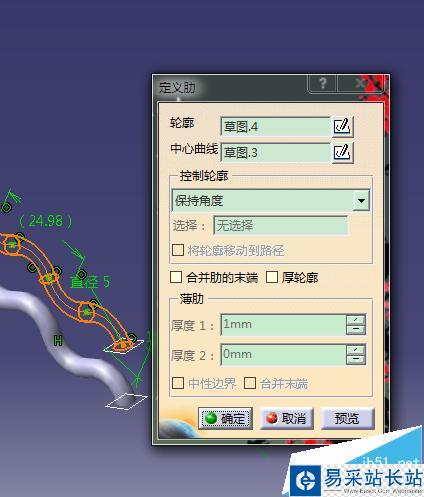

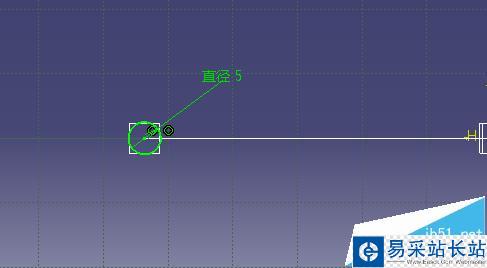

3、退出草圖，創建法向平面，進入平面繪制直徑5的圓；選擇肋經行拉伸；

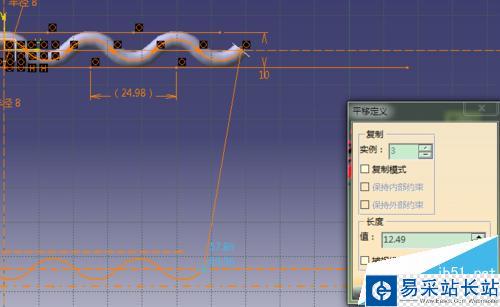

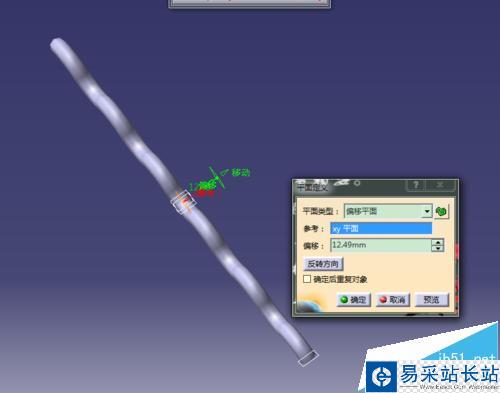

4、測量關鍵尺寸，并且以這個尺寸為基準創建偏移平面，粘貼已復制的草圖；調整位置；繪制出另一個肋；

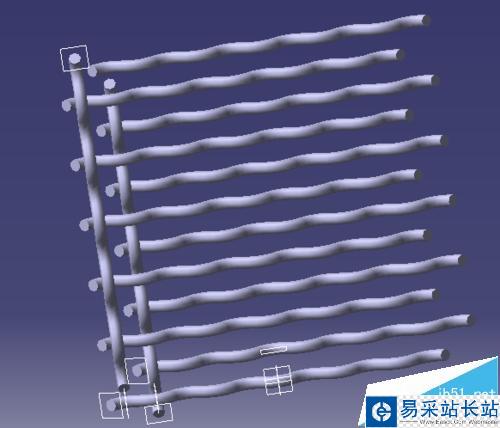

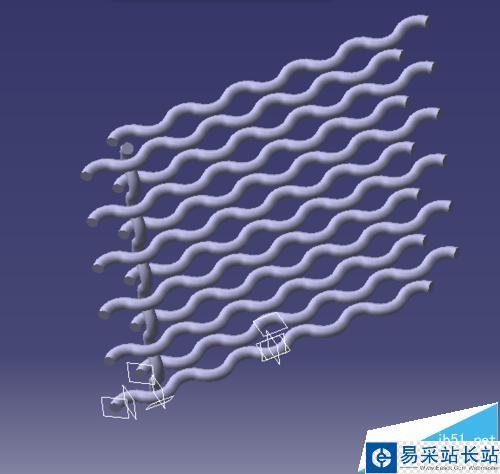

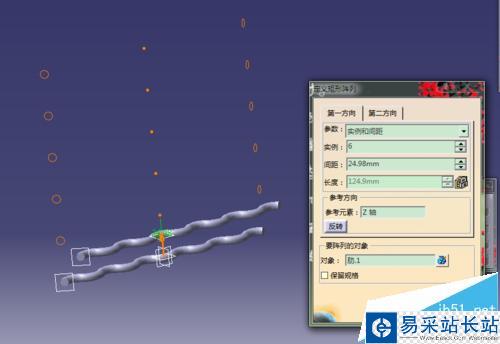

5、陣列兩條肋得到下圖；

6、同樣的方法繪制交叉的2條肋，注意關鍵尺寸；

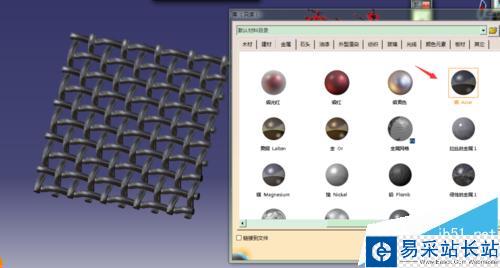

7、經行陣列；然后截取一個120*120的方形編織網，添家材質，繪制完成。

注意事項：注意關鍵尺寸。
