三維建模作為三維設計最基礎的操作，是所有學習者必須掌握的技能，而各三維軟件各自建模有所不同，下面我給大家介紹一下PRO/E是怎么建模的。

1、打開PRO/E軟件，打開文件里面的新建，在彈出的新建窗口選擇零件，填寫名稱和公用名稱，最后確定。

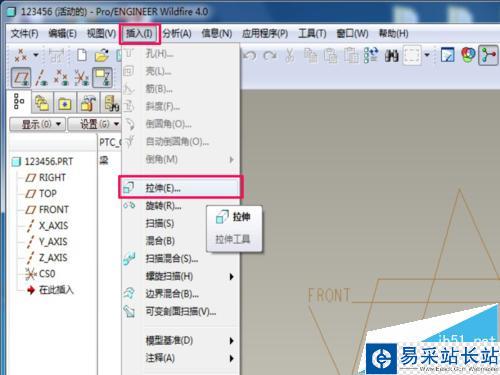

2、打開插入菜單，里面有建模的不同方法，選擇拉伸。拉伸是用的最多的，也是做簡單的。

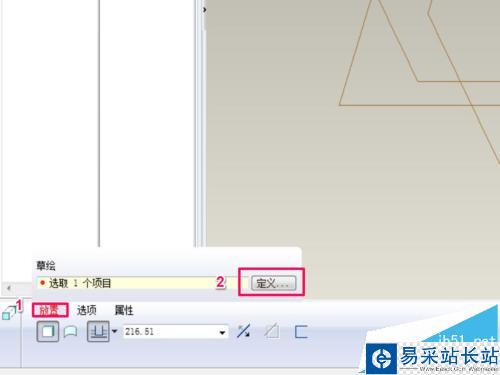

3、左下角點擊放置，就是拉伸截面所在的面，然后再點擊定義。

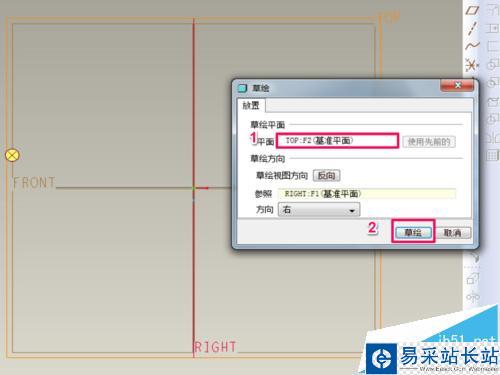

4、再彈出的床口點擊草繪平面，然后選擇草繪平面，最后點擊草繪。

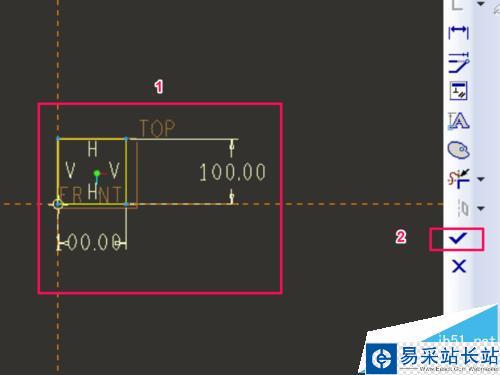

5、在草繪界面繪制需要拉伸的截面，并定義各尺寸，繪制完成后點擊勾。

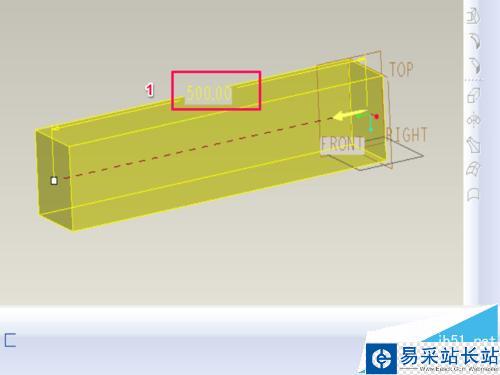

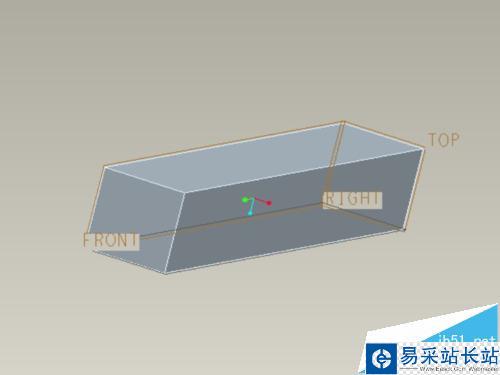

6、定義拉伸長度，確定之后點擊打勾，此時拉伸建模完成。見圖。
