經常使用3d軟件的同胞們都知道，要看圖就首先需要知道我們圖中產品的尺寸，這個怎么測量呢？很簡單，下面我為大家介紹一下。

軟件名稱：PROE2001(Pro/Engineer) 精簡綠色中文版(支持64位)軟件大小：125.7MB更新時間：2014-11-11

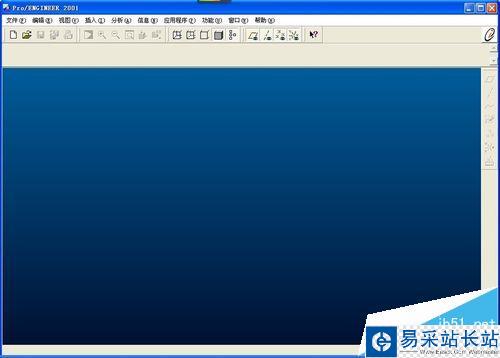

1、打開proe，為什么先要打開proe，相信大家都是知道的。

2、再打開我們需要測量圖。

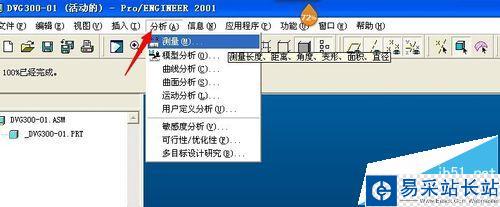

3、然后點擊‘分析’命令中的‘測量’工具。

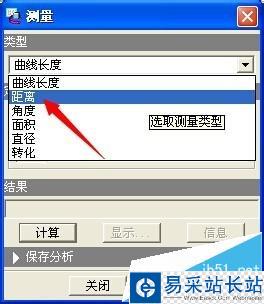

4、在測量選框中選擇‘距離’選項

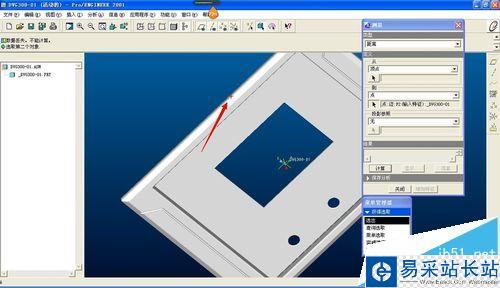

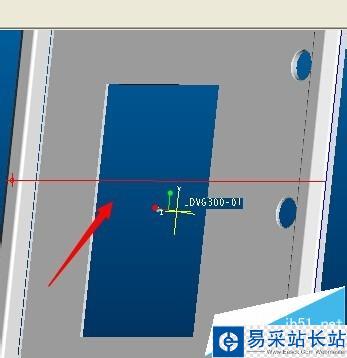

5、然后我舉例測量物體的寬度：在圖1中進行選擇，我們是測量寬度可以選擇‘頂點’這個命令，在圖上邊緣取一個點，如圖2紅箭頭所示。

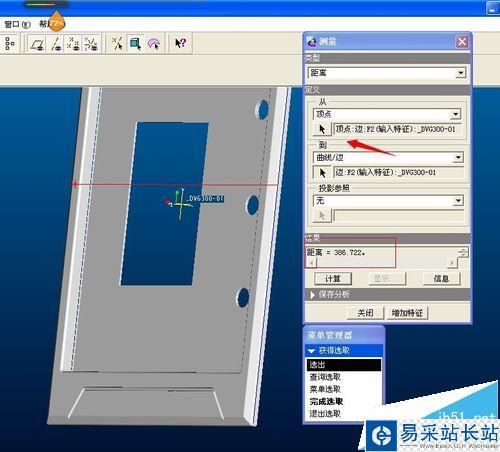

6、然后再在圖的另一邊取一個點，為了準確我們選擇‘邊’這個選項。這樣我們就可以知道物體的寬度了，如下圖紅線為寬度，數據在紅框里可以看到。

7、就這樣我們就測量出來物體的寬度了，是不是很簡單？
