我們在使用proe制作工程圖時，對于復雜的零件一般要對其進行剖開制作剖視圖來方便查看，那么我們該如何制作剖視圖呢？今天筆者就給大家展示如何制作剖視圖。

軟件名稱：PROE2001(Pro/Engineer) 精簡綠色中文版(支持64位)軟件大?。?25.7MB更新時間：2014-11-11

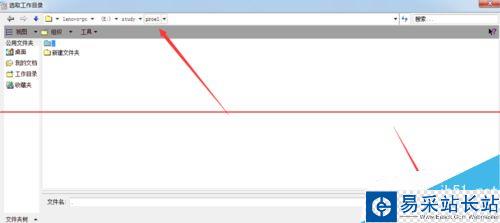

1、打開proe軟件，設置工作目錄，方便保存零件到自己設置的文件夾，養成良好的工作習慣

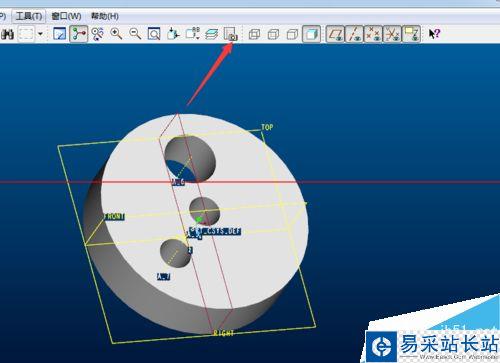

2、打開自己將要進行剖切的零件，在工具欄中找到視圖管理器，如下圖的一個圖標，圖中箭頭指示出

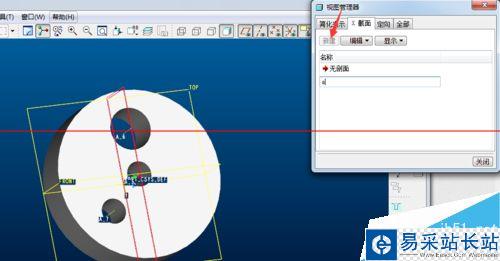

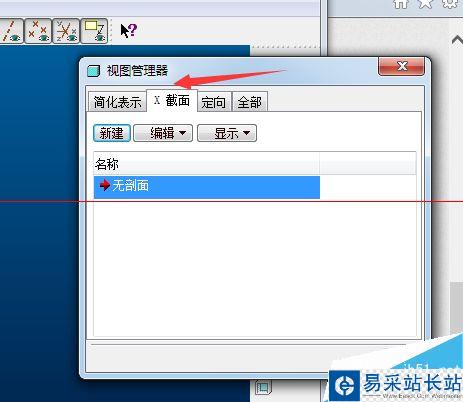

3、打開視圖管理器，出現一個對話框，找到X截面并點開，如圖中箭頭所示。然后點擊新建，并對剖視圖進行命名，本例輸入a,

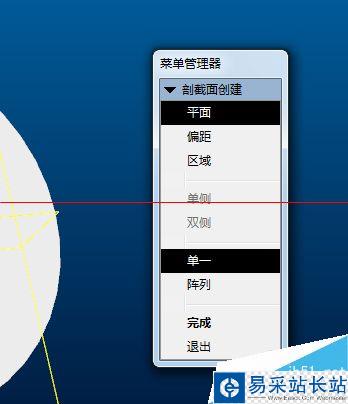

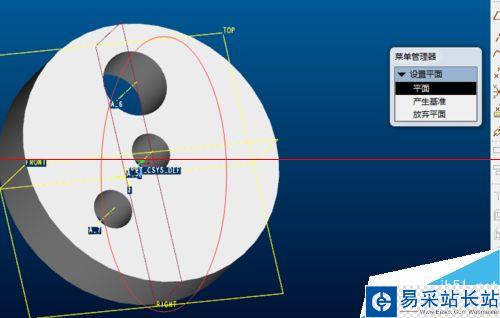

4、然后回車，出現如圖所示對話框，單擊完成，之后出現圖二中的對話框，點擊平面，然后選擇圖中紅色圓圈中的平面，因為該平面經過其中兩個圓的中心。

5、按照第三步打開視圖管理器并切換到X截面，發現已經有了一個名A的截面，鼠標雙擊，會發現零件被剖切了，如下圖所示，說明你已經成功創建了一個截面，并將零件剖切。

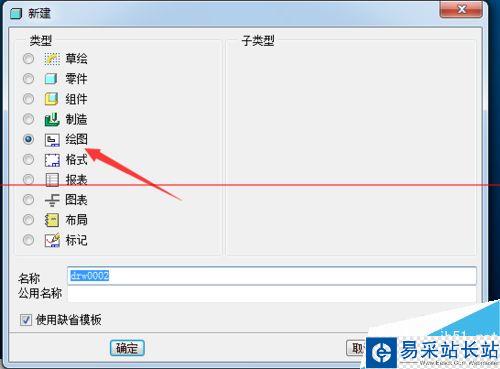

6、如下圖所示創建工程圖。新建---選繪圖----選個模板，生成該零件的工程圖，如下圖第三張圖所示

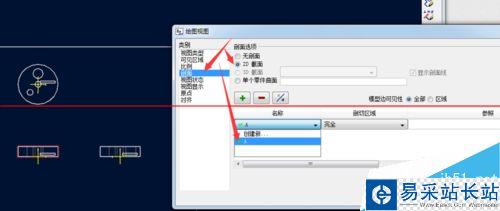

7、雙擊如圖中圓圈中的視圖，出現圖中的對話框，在對話框中依次找到剖面，然后選中2D截面，再如圖中箭頭所示，找到新創建的A截面，綠色對勾表示該截面對該視圖可用，如果為紅色X，表示該截面對該視圖不起作用，需要重新換個視圖

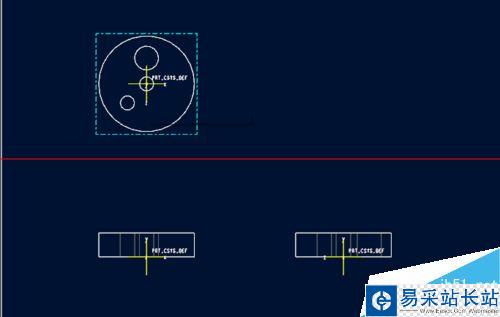

8、確定以后，被剖切的工程圖如下圖紅色圓圈所示。

注意事項：

1、選對剖切視圖的方向。

2、選擇合理的截面。
