Microsoft Office Visio 2007 幫助你創建具有專業外觀的圖表，以便理解、記錄和分析信息、數據、系統和過程。

大多數圖形軟件程序依賴藝術技能。然而，在你使用 Visio 時，以可視方式傳遞重要信息就像打開模板、將形狀拖放到繪圖中以及對即將完成的工作應用主題一樣輕松。現在，Office Visio 2007 中的新增功能和增強功能使得創建 Visio 圖表更為簡單、快捷，令人印象更加深刻。

visio使用示例

下面通過演示"visio中創建UML類圖"的步驟，來說明visio的基本用法。

01. 新建UML圖
打開"visio 2007"后，點擊"文件" -> "新建" -> "軟件和數據庫" -> "UML模型圖"。如下圖所示。

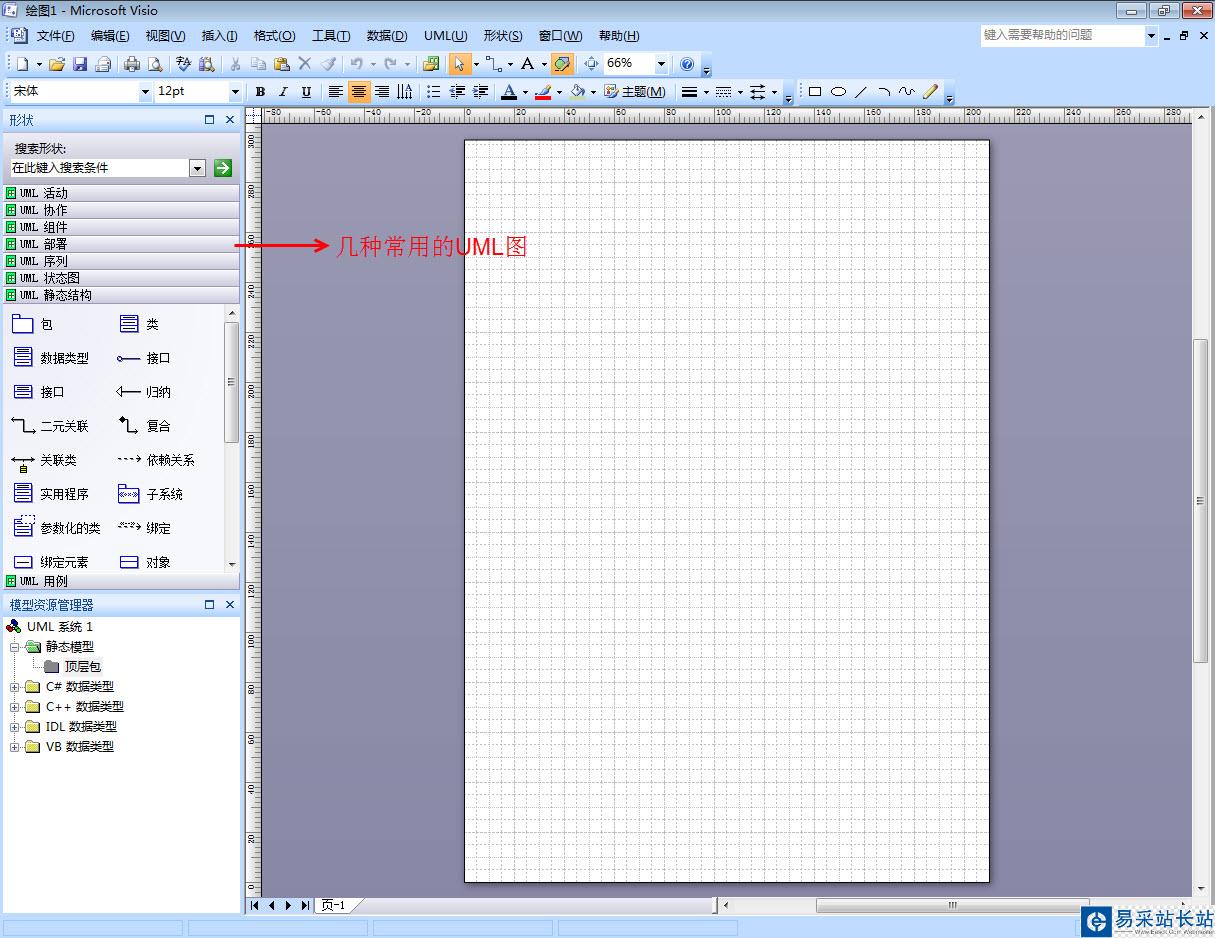

新建UML模型圖之后，看到如下圖所示畫面。圖的左側，是幾種常用的UML圖的圖形元素。

02. 新建"類"
將"靜態結構"中的"類"，拖到繪圖區域；然后，將字體大小設置為14。如下圖所示。

03. 打開"UML類屬性"對話框
雙擊繪圖區域的"類1"，彈出"UML類屬性"對話框；并將類名修改為"int"。如下圖所示。

04. 創建"int類"
點擊"確定"，創建"int類"。創建的"int類"在繪圖區域的形狀如下圖所示。就這樣，一個非常簡單的類就創建成功了！

下面創建一個稍微基本的類Student，Student聲明如下：

public class Student {
   private int id;

   public void setId(int id);
   public int getId() ;
}

01. 打開"UML類屬性"對話框。

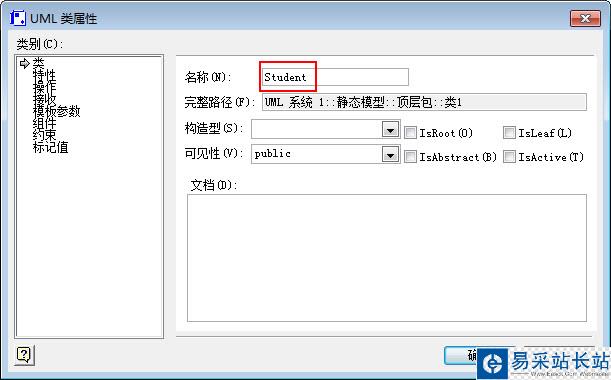

第01~03步，新建一個類，打開一個"UML類屬性"對話框，并設置類名為Student。如下圖所示。

02. 創建"特性"。

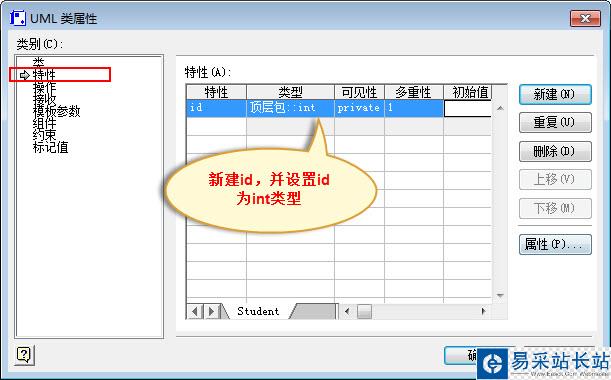

點擊對話框的"特性"，并添加Student的屬性"id"，設置id的類型是int類型。如下圖所示。

03. 創建"操作"。

(01) 點擊對話框的"操作"，并新建操作"setId"。如下圖所示。

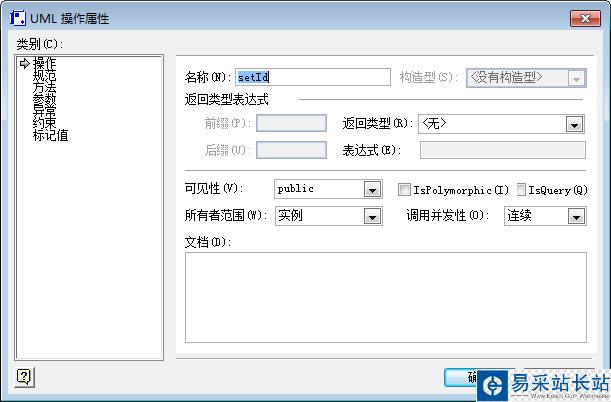

(02) 選中"setId"，點擊"屬性"，彈出"UML操作屬性"對話框。如下圖所示。
