多線是一種由多條平行線組成的組合對象。平行線之間的間距和數目是可以調整的，多線常用于繪制建筑圖中的墻體、電子線路圖等平行線對象。這篇問斬給大家講解如何在AutoCAD2008中繪制與編輯多線。

繪制多線

選擇“繪圖”|“多線”命令，或在命令行輸入MLINE命令，可以繪制多線。執行MLINE后，命令行顯示如下提示信息：

當前的設置：對正=上，比例=20.00，樣式=STANDARD

指定起點或 [對正(J)/比例(S)/樣式(ST)]:

使用“多線樣式”對話框

選擇“格式”|“多線樣式”命令(MLSTYLE)，打開“多線樣式”對話框?？梢愿鶕枰獎摻ǘ嗑€樣式，設置其線條數目和線的拐角方式。

創建多線樣式

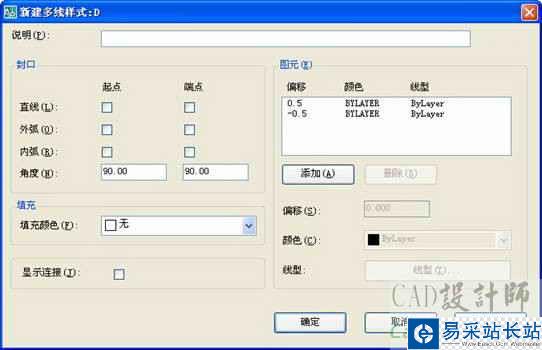

在“創建新的多線樣式”對話框中，單擊“繼續”按鈕，將打開“新建多線樣式”對話框，可以創建新多線樣式的封口、填充、元素特性等內容。

編輯多線

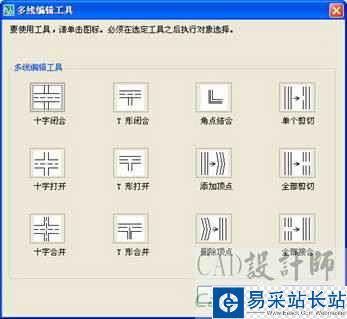

多線編輯命令是一個專用于多線對象的編輯命令，選擇“修改”|“對象”|“多線”命令，可打開“多線編輯工具”對話框。該對話框中的各個圖像按鈕形象地說明了編輯多線的方法。

樣條曲線是一種通過或接近指定點的擬合曲線。在AutoCAD中，其類型是非均勻關系基本樣曲線(Non-Uniform Rational Basis Splines, NURBS)，適于表達具有不規則變化曲率半徑的曲線。今天教大家兩個關于曲線的處理方法：繪制樣條曲線和編輯樣條曲線。

編輯樣條曲線

選擇“修改”|“對象”|“樣條曲線”命令(SPLINEDIT)，就可以編輯選中的樣條曲線。

樣條曲線編輯命令是一個單對象編輯命令，一次只能編輯一條樣條曲線對象。執行該命令并選擇需要編輯的樣條曲線后，在曲線周圍將顯示控制點，同時命令行顯示如下提示信息。

 輸入選項 [擬合數據(F)/閉合(C)/移動頂點(M)/精度(R)/反轉(E)/放棄(U)]:

徒手繪制圖形

在autocad 2008中，可以使用“繪圖”|“修訂云線”命令繪制云彩對象，并可使用“繪圖”|“區域覆蓋”命令繪制區域覆蓋對象，它們的共同點在于可以通過拖動鼠標指針來徒手繪制。

繪制修訂云線

繪制區域覆蓋對象

繪制區域覆蓋對象

選擇“繪圖”|“區域覆蓋”命令(WIPEOUT)，可以創建一個多邊形區域，并使用當前的背景色來遮擋它下面的對象。執行該命令時，命令行顯示如下提示信息。
