Proe5.0中想要繪制手機指環扣，該怎么設計這個三維零件模型呢？下面我們就來看看詳細的教程。

軟件名稱：Proe5.0 M280終極版本 32位 中文特別版(附注冊機+許可證文件+安裝教程)軟件大?。?.15GB更新時間：2017-06-14

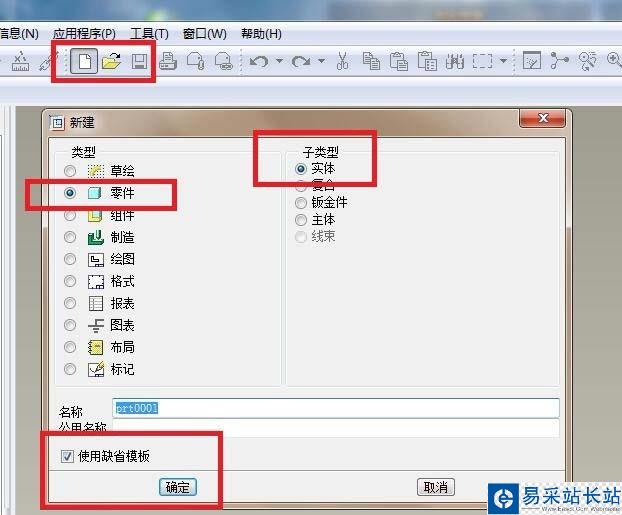

1、如下圖所示，打開Pro/e5.0軟件，“使用缺省模板新建一個實體零件文件。

2、如下圖所示，執行【拉伸——放置——定義——TOP面——草繪】。

3、如下圖所示，進入的草繪環境，首先在橫軸上畫一條長度100的線，兩端點各距離縱軸50，然后分別以兩端點為起點向上畫一條直線段，長5，然后畫圓弧線段，最后“√”完成并退出草繪。

4、如下圖所示，軟件左上角設置對稱拉伸，拉伸距離120，軟件右上角“√”完成操作。

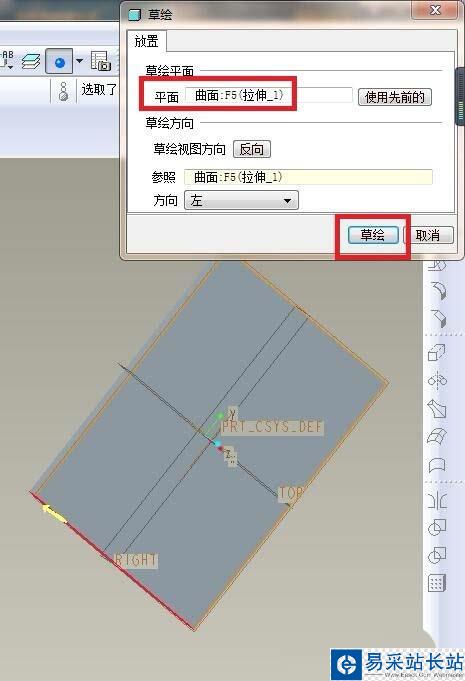

5、如下圖所示，執行【拉伸——放置——定義——實體底部平面——草繪】。

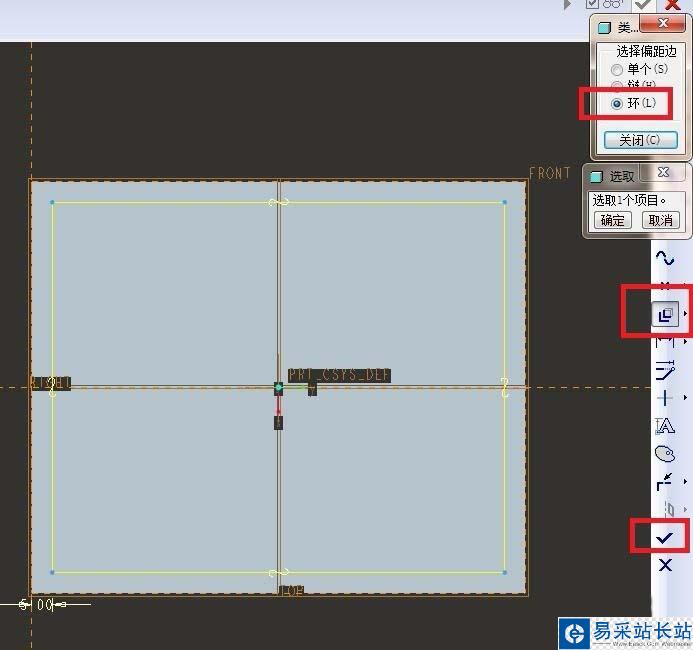

6、如下圖所示，點擊右邊工具箱中的“偏移”圖標，最上邊的紅色框選中點擊“環”，然后實體中點擊一個邊就行了，然后看著方向設置成向內偏移5，最后“√”完成并退出草繪。

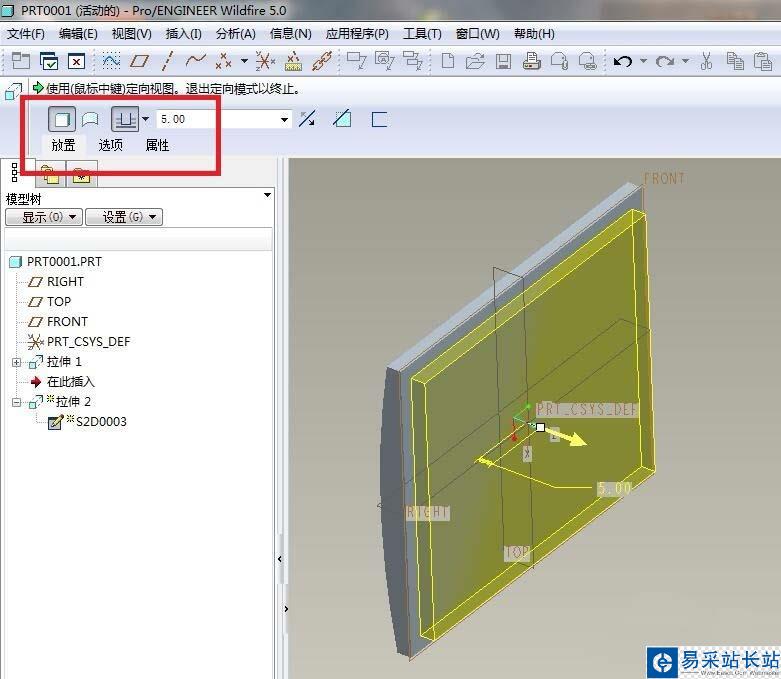

7、如下圖所示，軟件左上角設置拉伸高度5，軟件右上角“√”完成并結束本次操作。

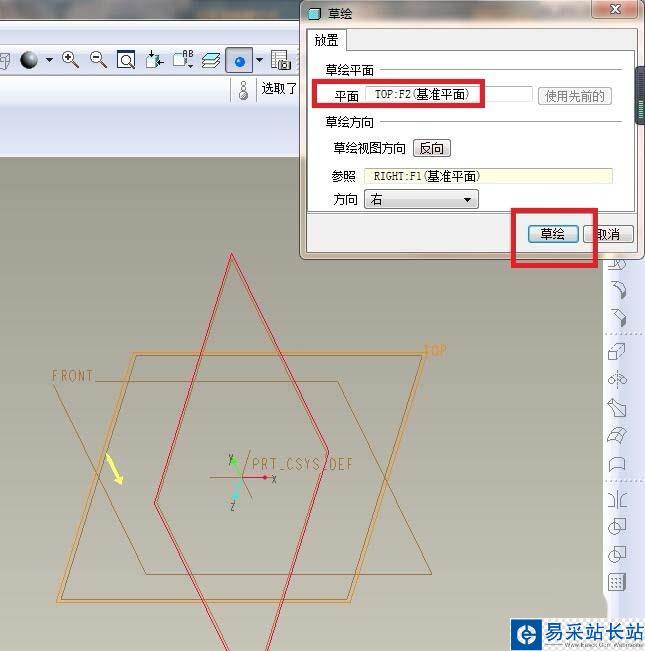

8、如下圖所示，執行【拉伸——放置——定義——FRONT面——草繪】。

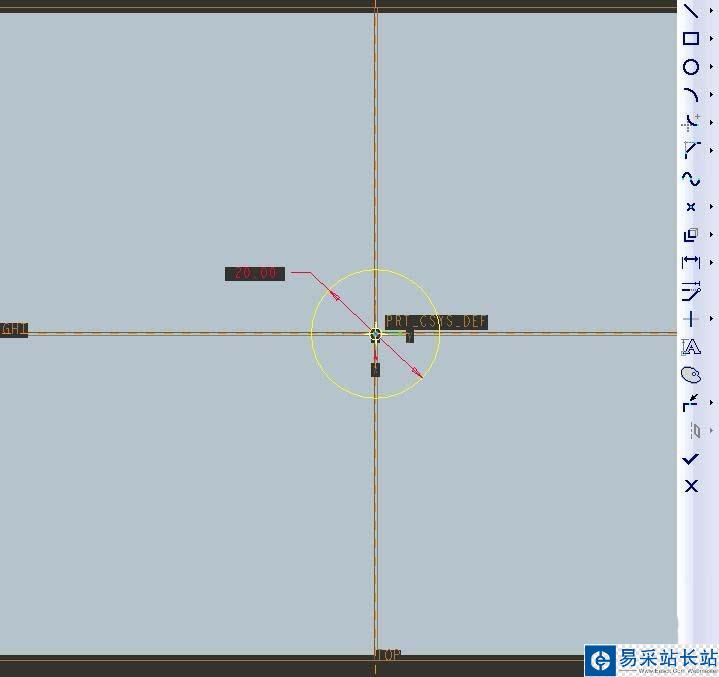

9、如下圖所示，以坐標原點為圓心畫一個圓，標注圓的直徑為ø20，“√”完成并退出草繪。

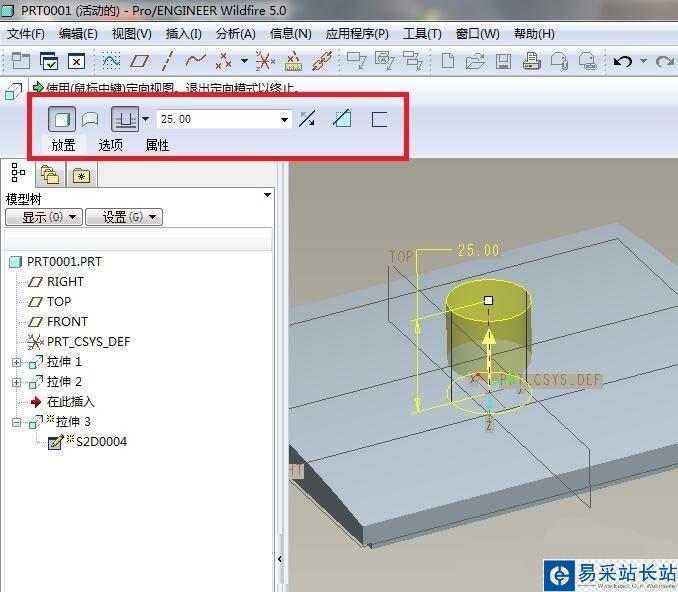

10、如下圖所示，軟件左上角設置拉伸高度25，軟件右上角“√”完成并結束本次操作。

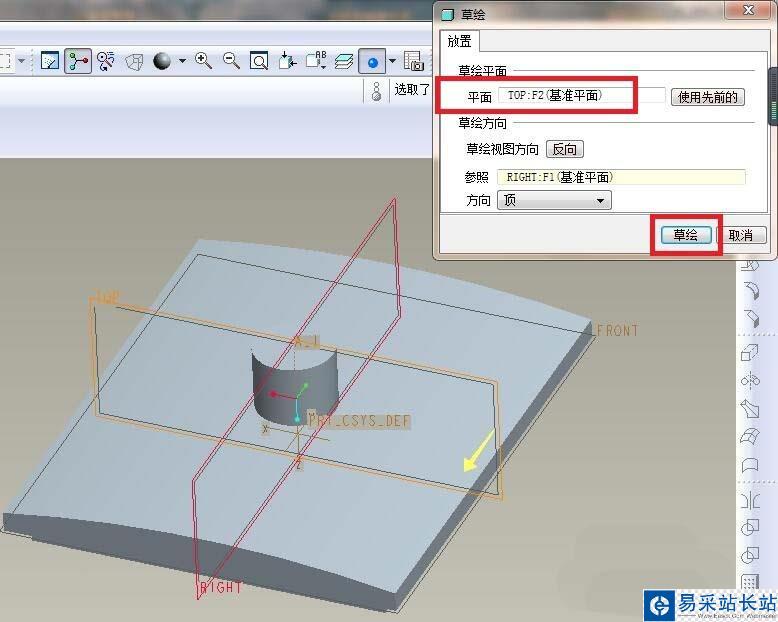

11、如下圖所示，執行【拉伸——放置——定義——TOP面——草繪】。
