Proe5.0中想要制作一個茶杯，該怎么創建茶杯呢？下面我們就來看看詳細的教程。

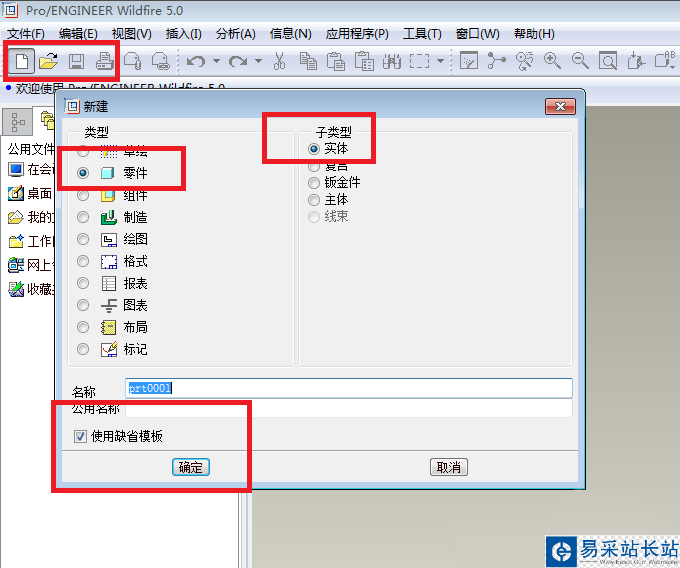

1、如下圖所示，打開Pro/e5.0軟件，新建一個空白的實體零件文件，記得使用缺省模板哦。
2、這一步主要是通過拉伸命令造一個圓柱體。
具體如下三幅圖所示。

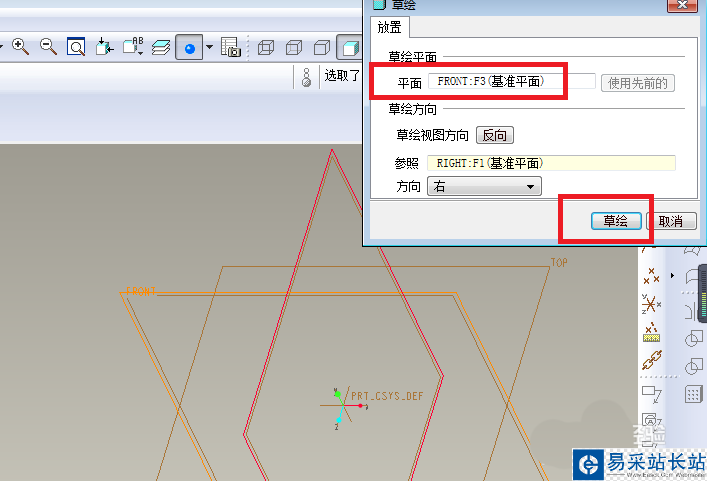

首先如下第一幅圖所示，執行【拉伸——放置——定義——FRONT面——草繪】。

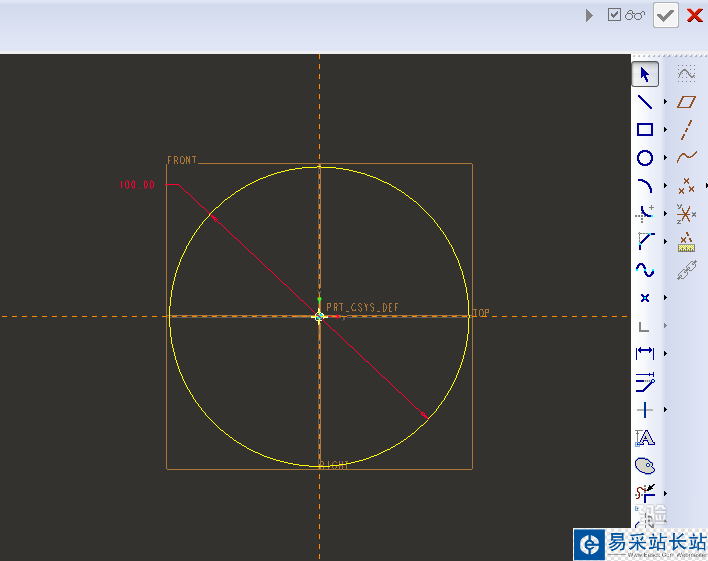

然后如下第二幅圖所示，進入到草繪環境，以坐標原點為圓心畫一個直徑100的圓，“√”完成并退出草繪。
最后如下第三幅圖所示，設置拉伸高度100，軟件右上角“√”。

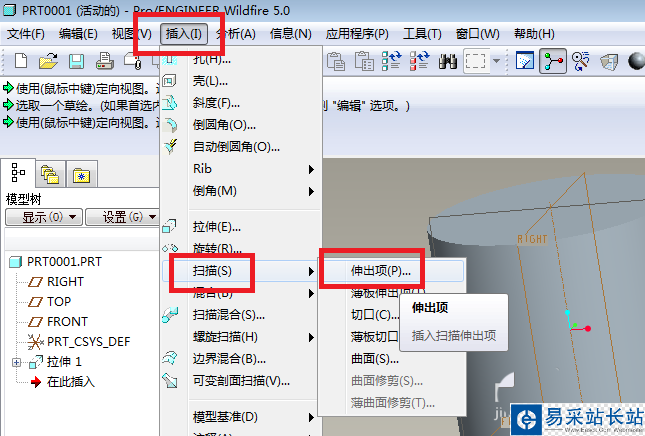

3、如下圖所示，執行【插入——掃描——伸出項】。
4、這一步有四幅配圖，因為每一副配圖都很簡單，只有一部操作，所以筆者就放到一起了。

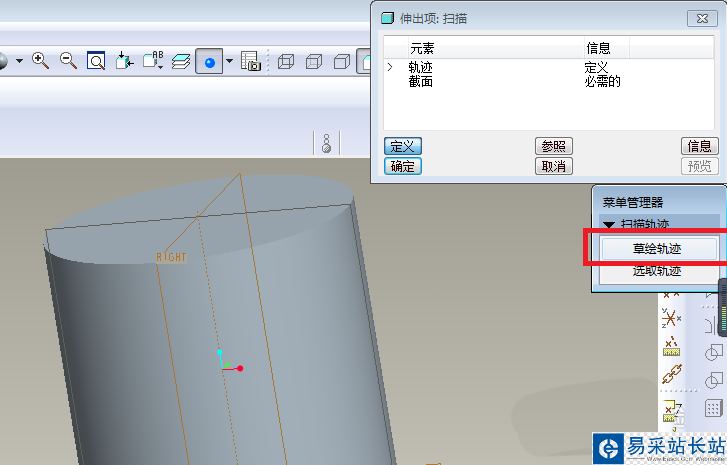

第一幅：點擊“草繪軌跡”，

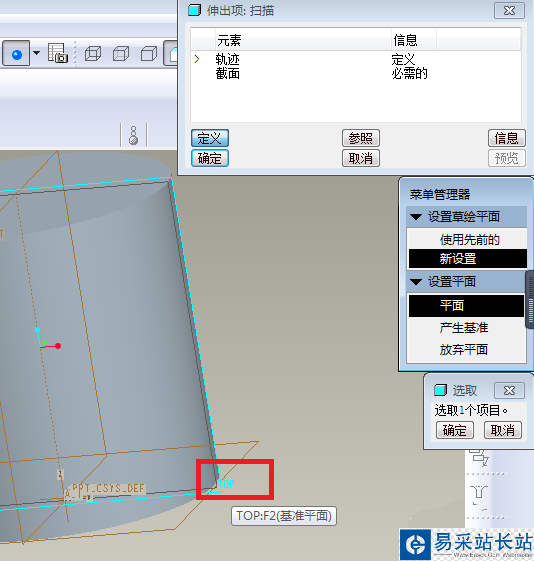

第二幅：點擊“TOP面”，

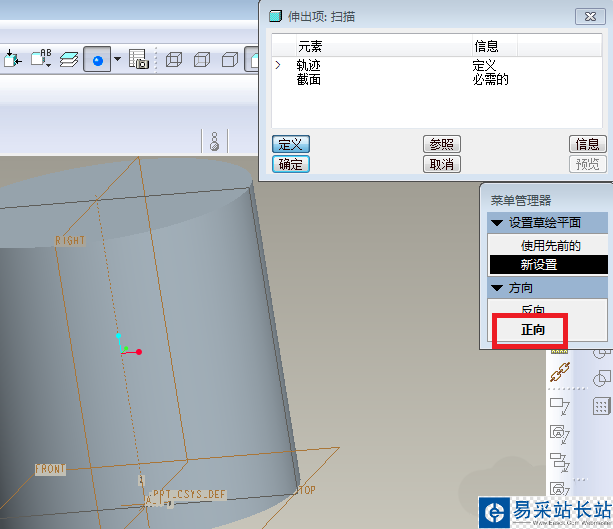

第三幅：點擊“正向”，
第四幅：點擊“缺省”。
5、如下圖所示，進入到草繪環境，首先點擊工具欄中的“樣條曲線”，然后在草繪區域畫一個大概茶杯手柄的樣子，然后手動調整樣條曲線，使其更接近茶杯手柄，最后“√”完成并退出草繪。

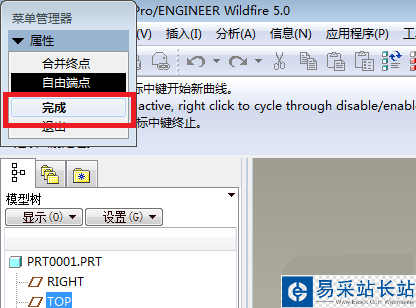

6、如下圖所示，菜單管理器默認“自由端點”，我們點擊“完成”就可以了。
