UG12.0中想要建模電池罩，該怎么建模這個模型呢？下面我們就來看看詳細的教程。

軟件名稱：Siemens PLM NX 12.0.0 64位 簡體中文特別版(附破解文件+安裝教程)軟件大?。?.15GB更新時間：2017-11-01

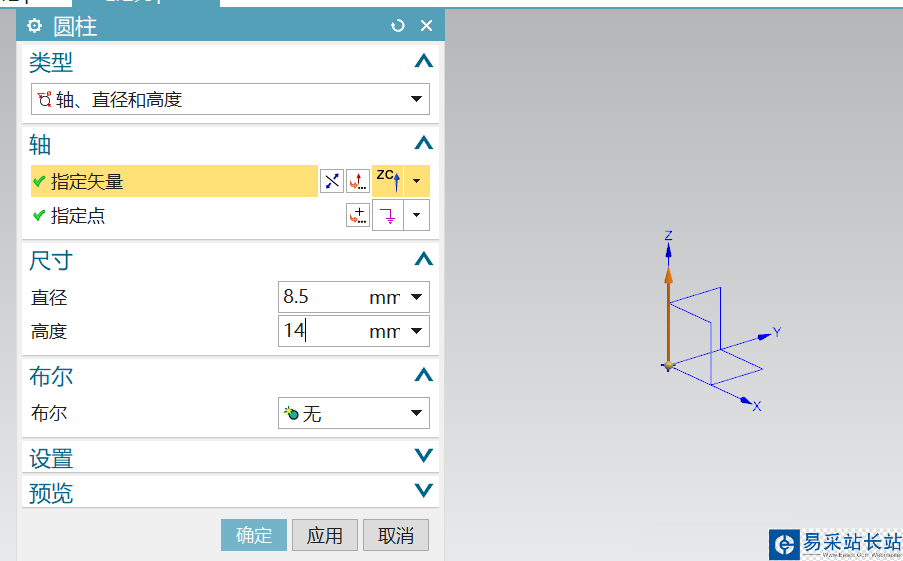

1、該配件為一塑料軟殼，整體為圓柱狀。直接在建模區創建一圓柱。參數如圖所示。

2、從圓柱體的頂端進行抽殼，厚度為0.4

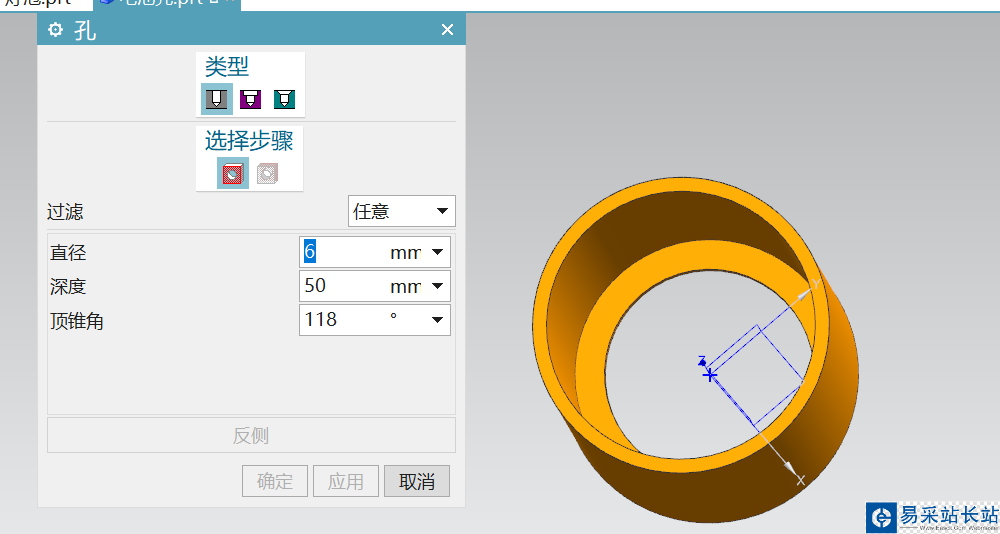

3、抽殼后，從底部開一直徑為6的通孔，圓心為定位點。

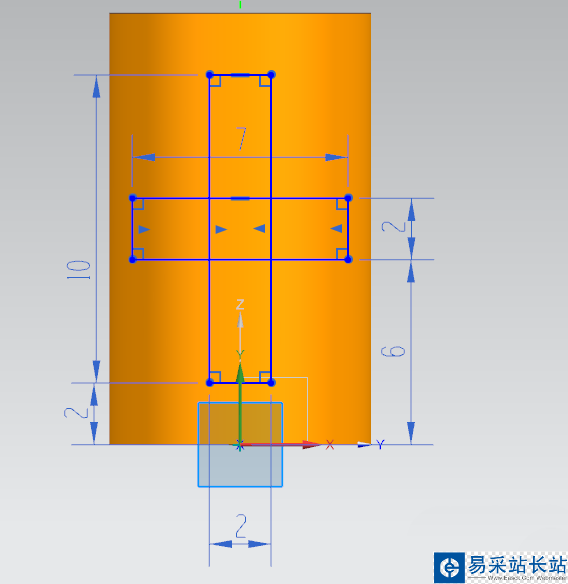

4、選用YZ面為草圖平面，在草圖中繪出如圖所示的截面線。

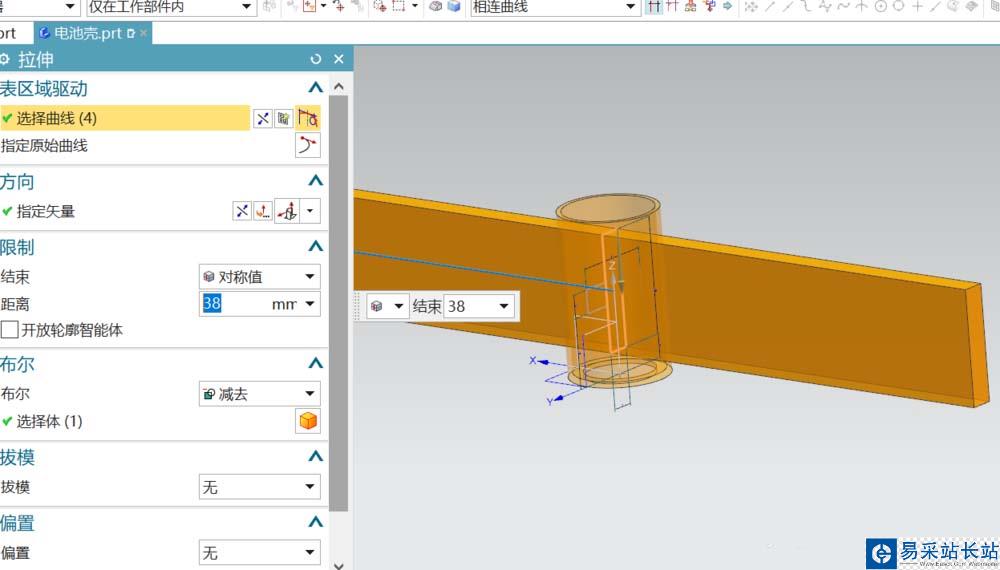

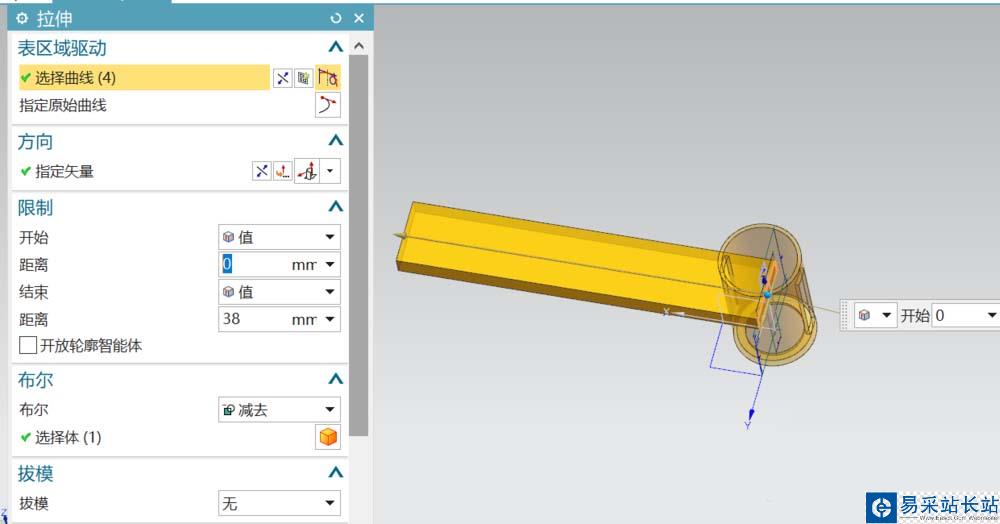

5、分二次拉伸，進行布爾求差；如圖所示，注意橫著的實體只對一邊求差。

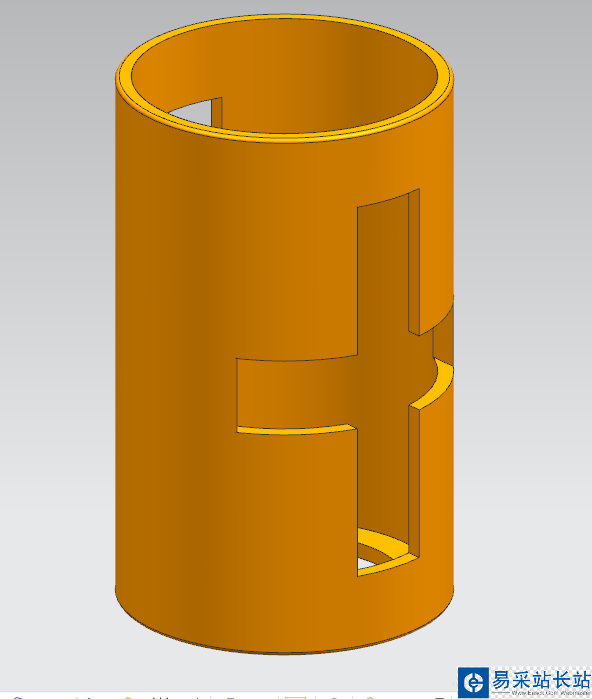

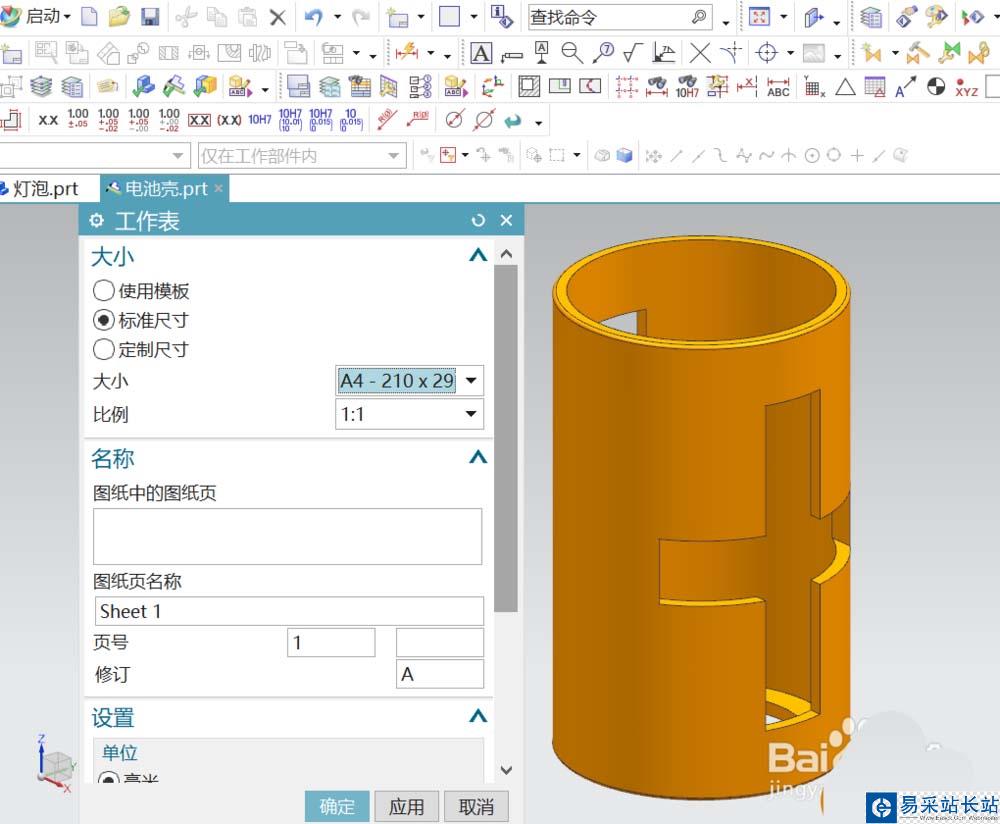

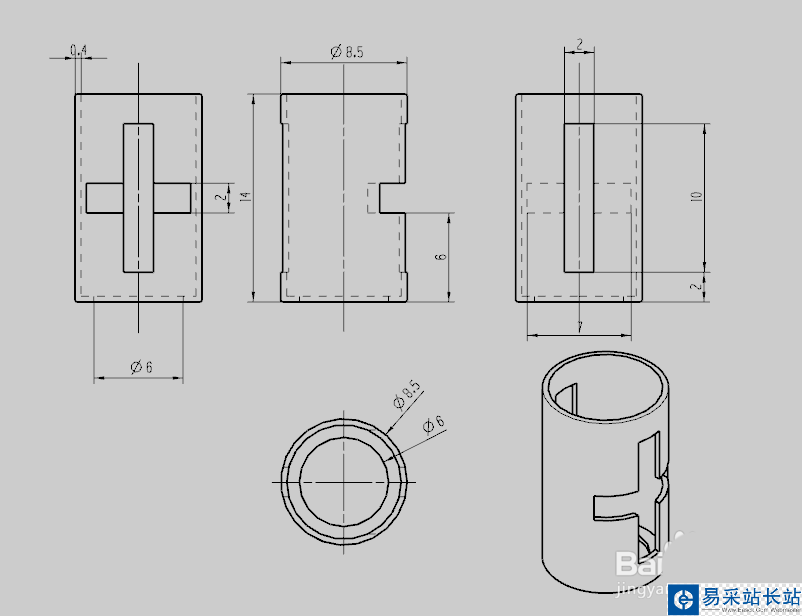

6、對相應邊進行倒角后，進入工程模式標注出相應的尺寸。得到完整個的配件模型。

以上就是ug建模手電筒電池罩的教程，希望大家喜歡，請繼續關注錯新站長站。
