UG建模的時候，想要創建腰形孔，該怎么創建呢？下面我們就來看看詳細的教程。

軟件名稱：Siemens PLM NX 12.0.0 64位 簡體中文特別版(附破解文件+安裝教程)軟件大?。?.15GB更新時間：2017-11-01

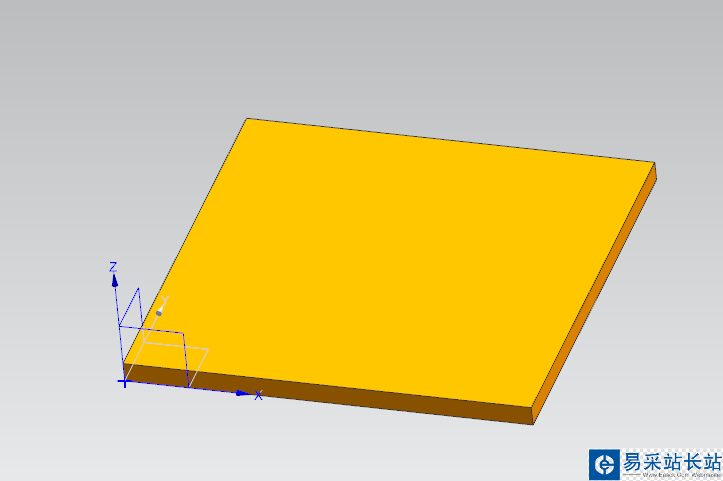

1、 新建建模文件，創建一塊可供開孔的方板。

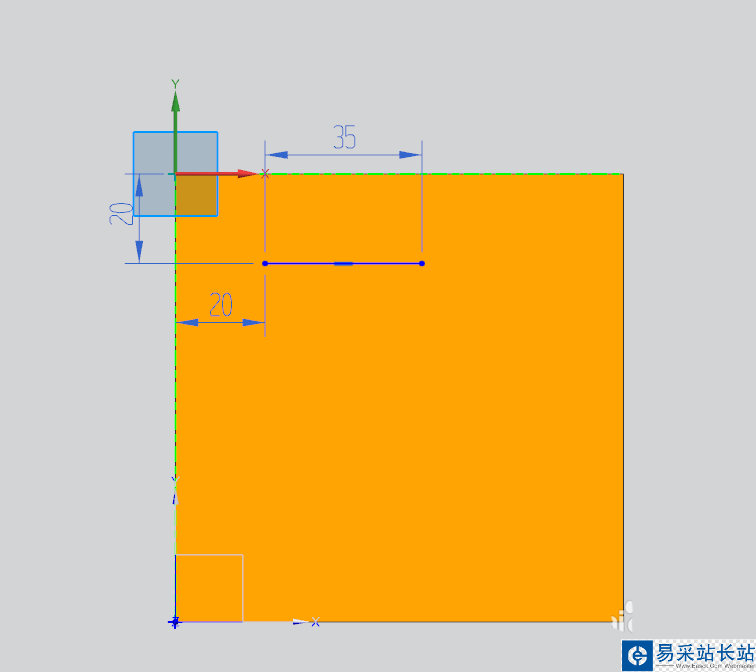

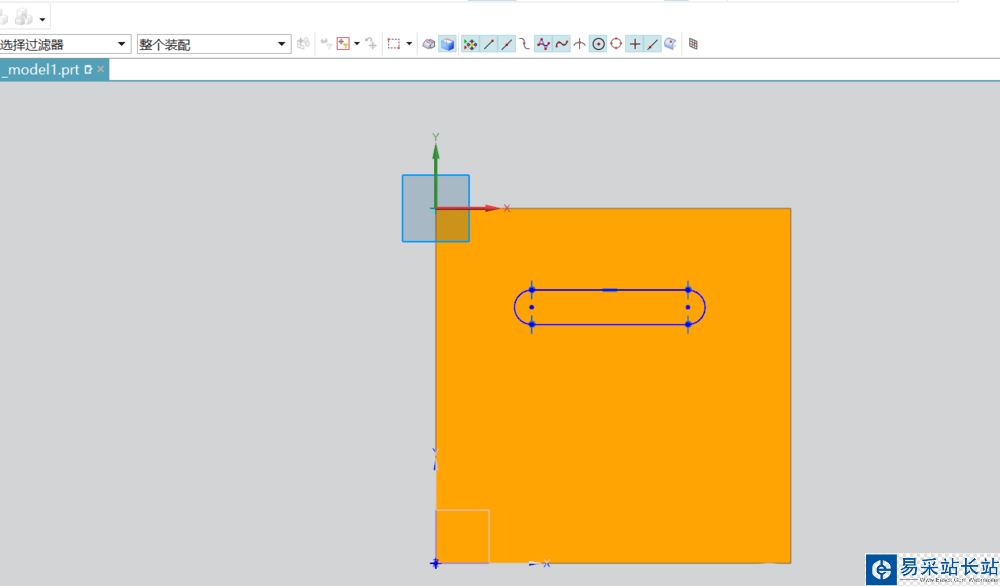

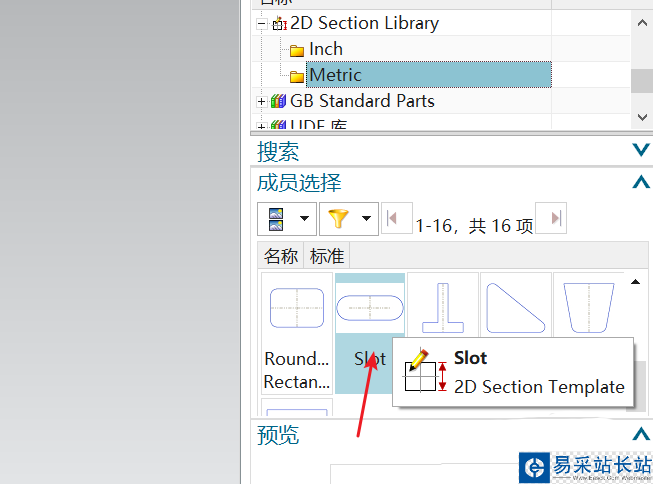

2、要想在方塊上開孔會有好幾種方法。一般的做法就是按尺寸在平面上用草繪畫出腰形孔的輪廓，拉伸后求差得到。也可以調用重用庫中的標準件到草繪中修改得到。還有一種方法可以更快得到腰形孔的。

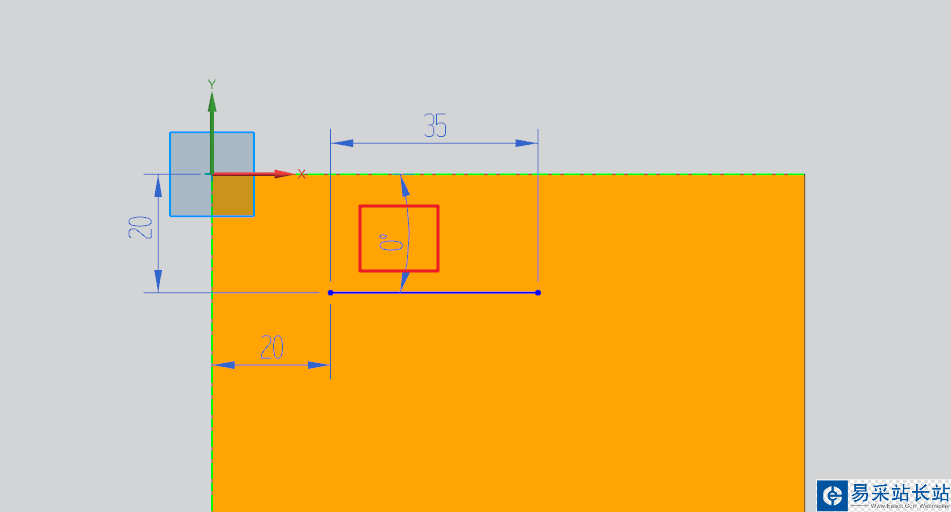

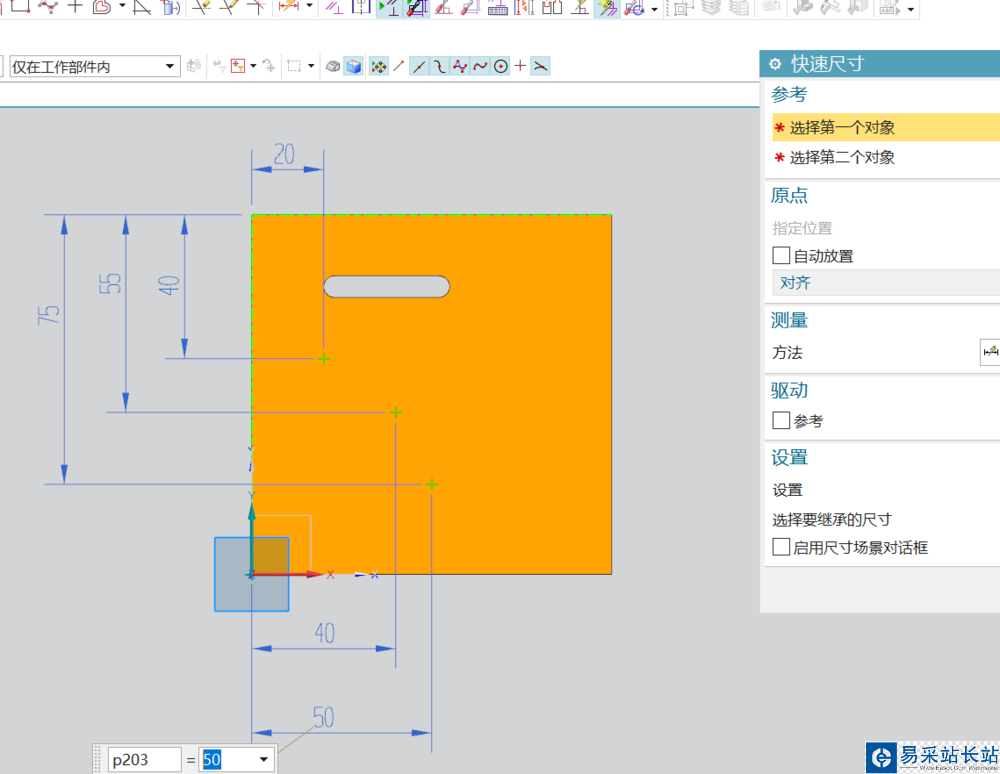

3、同樣進入草繪，不過所繪的不是腰形孔，而是用一直線代替腰形孔的總長，定好位就可以了。水平約束取消，用角度來控制直線的方向也就控制了腰形孔的方向。

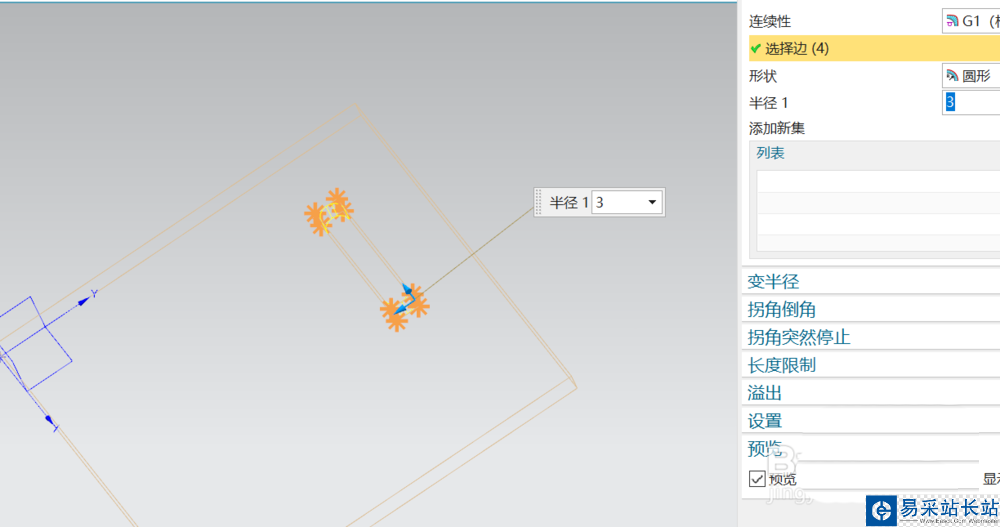

4、回到拉伸命令時，要將拉伸的片體進行對稱偏置得到實體，再用腰形孔的半徑值去倒兩端的圓角，求差后即得到所要的腰形孔。這樣算快速嗎？當然，這一步才是基礎。

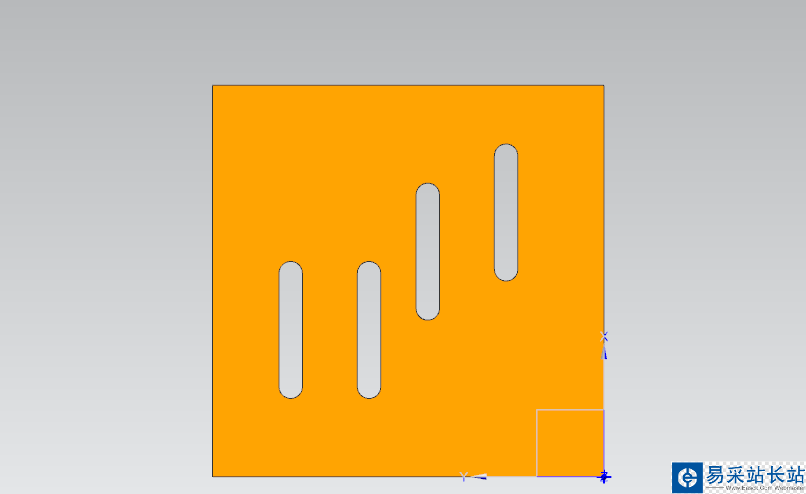

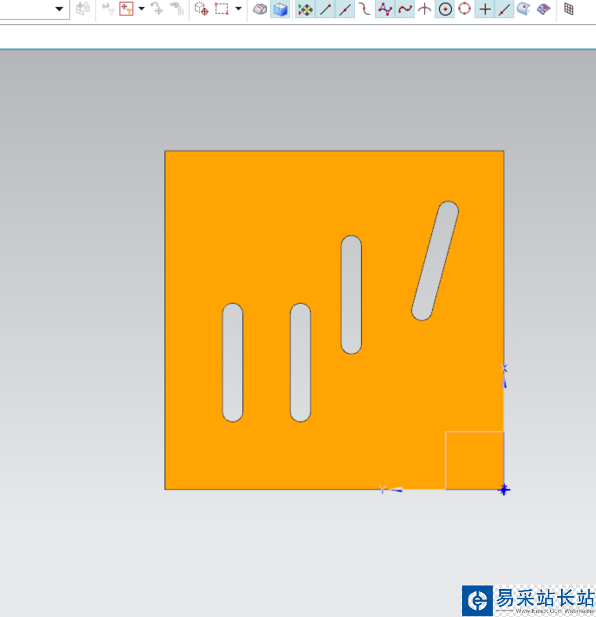

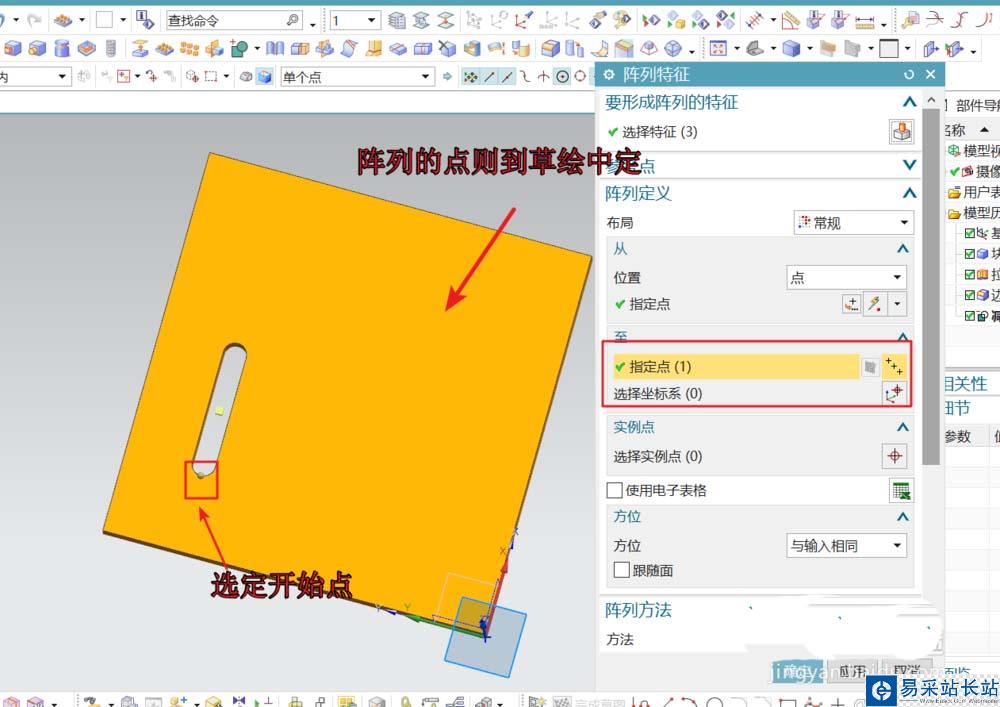

5、當要繪制較多的腰形孔時用這方法就能更快的完成。如果所要開的腰形孔排列是不規則的，可以用常規陣列來達到；選定腰形孔的出發點后，到草繪中將要排列的點定好就行了。

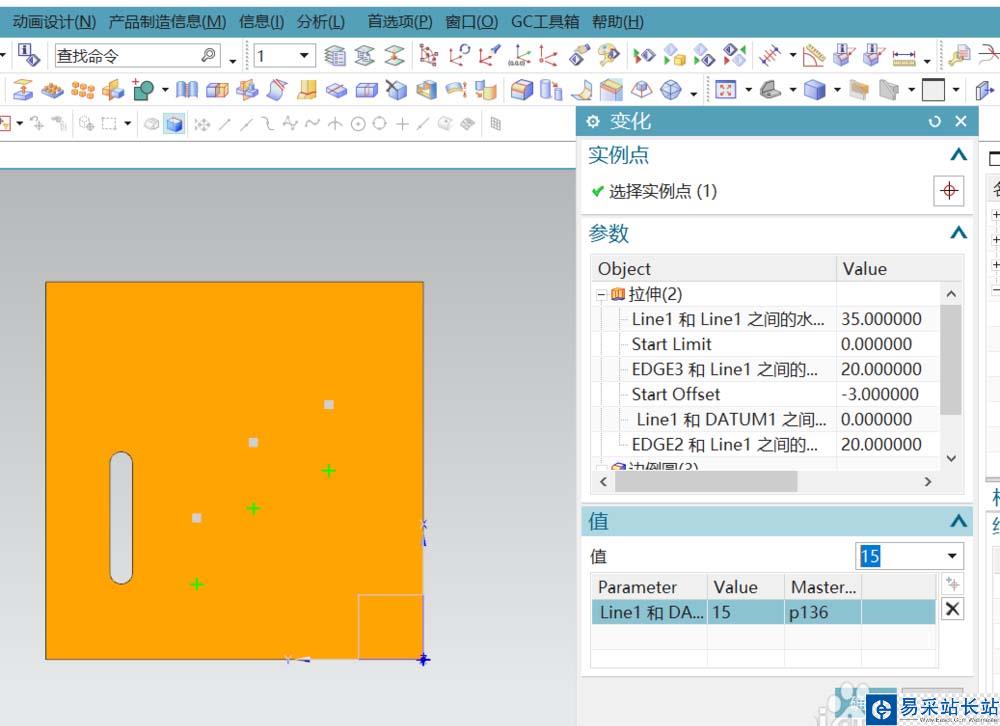

6、如果陣列中的一個腰形孔是有角度的呢？剛才繪第一條腰形孔時就做好了準備（用直線的角度來控制腰形孔的方向）。只要在陣列的實例點中更改角度就可以了。就不是很快了！

以上就是ug腰形孔建模方法，希望大家喜歡，請繼續關注錯新站長站。
