CAXA中想要畫立體的五角星，該怎么繪制五角星模型呢？下面我們就來看看詳細的教程。

軟件名稱：caxa2015電子圖板 簡體中文官方正式版軟件大?。?66.7MB更新時間：2015-01-26

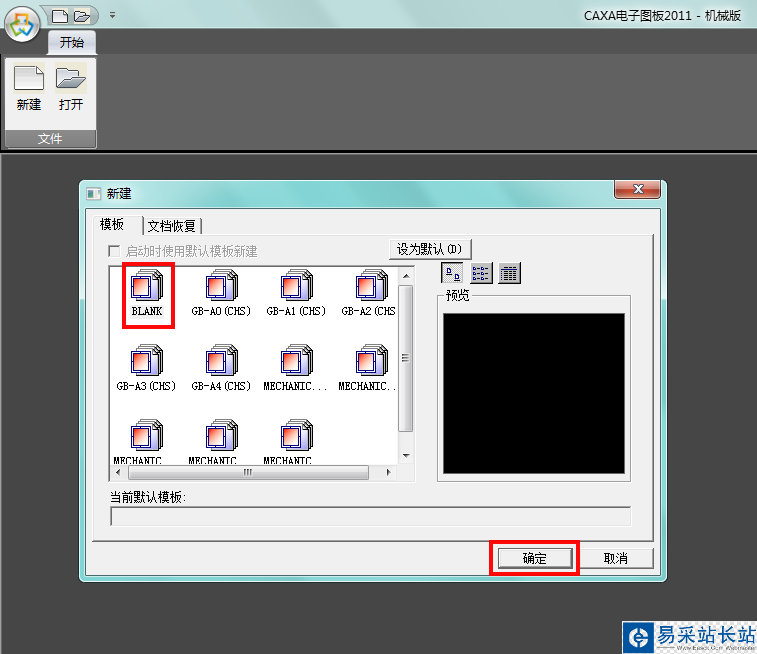

1、首先打開CAXA電子圖版，新建空白圖紙；

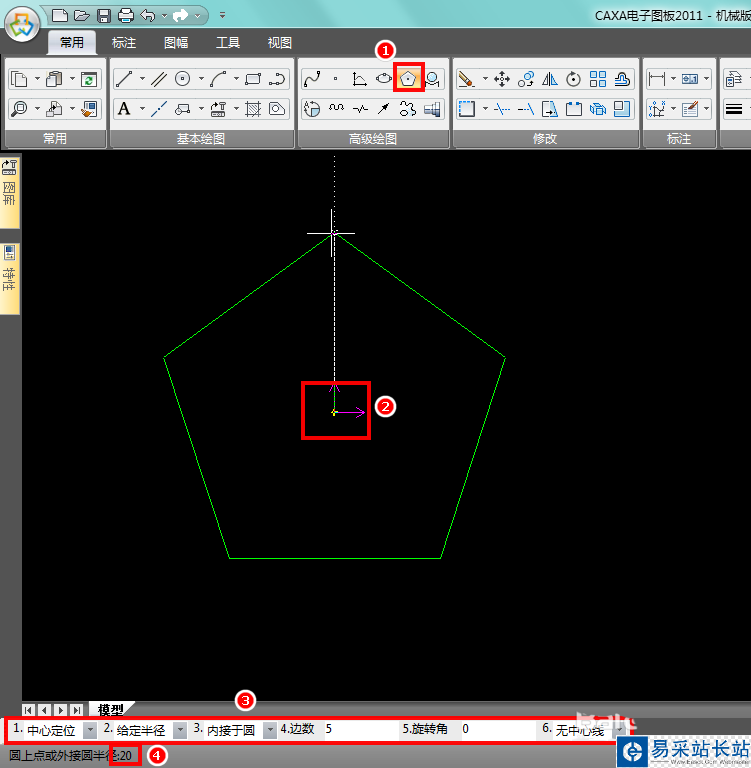

2、圖層切換到中心線層，使用多邊形命令繪制一個正五邊形，外接圓半徑設置為20；

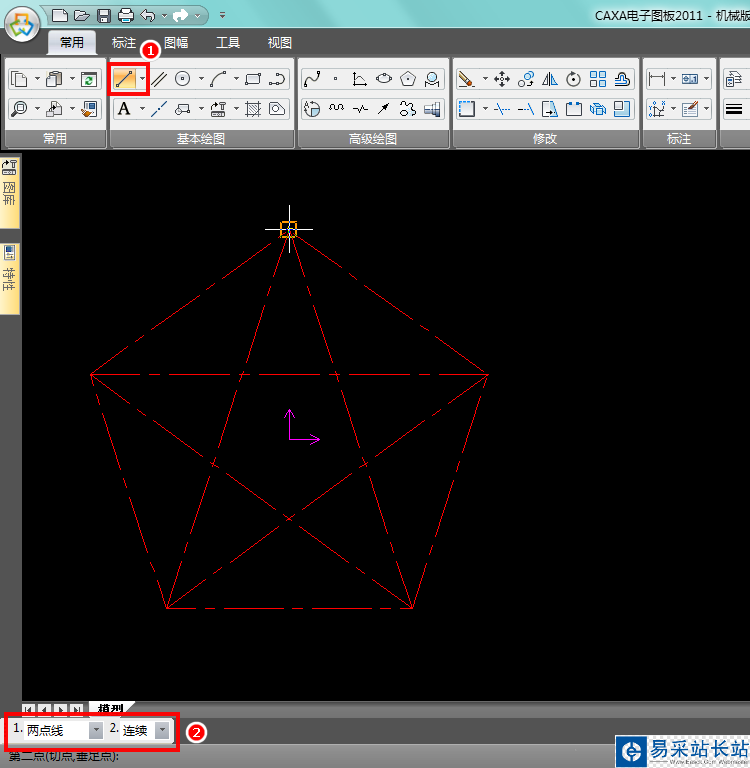

3、使用直線命令，隔一個頂點連接相對的兩個頂點，形成一個五角星的雛形；

4、使用裁剪功能，將五角星中間的小五邊星裁剪掉，五角星的基本輪廓就有了；

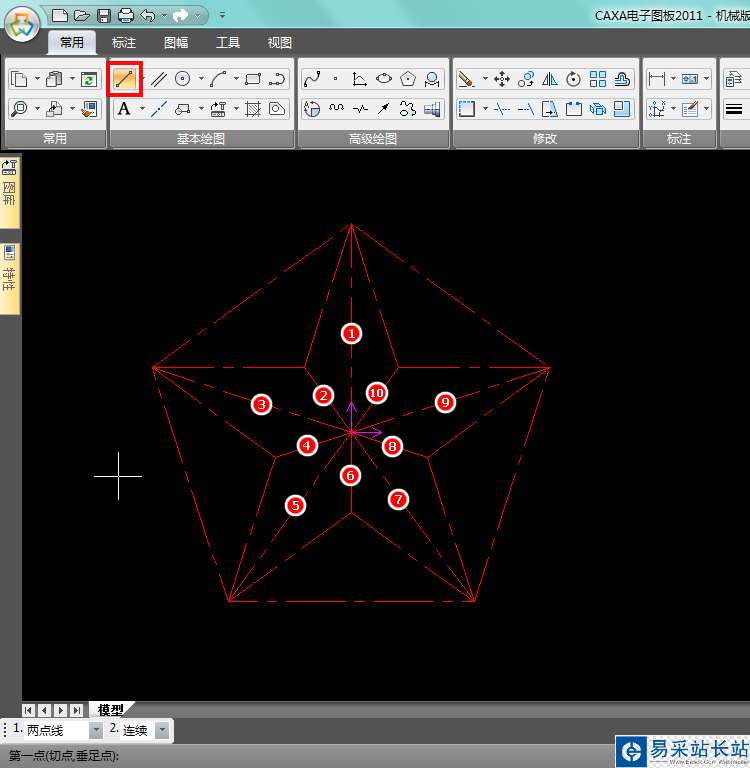

5、使用直線命令連接中心和五角星的10個頂點，作為五角星的立體輪廓；

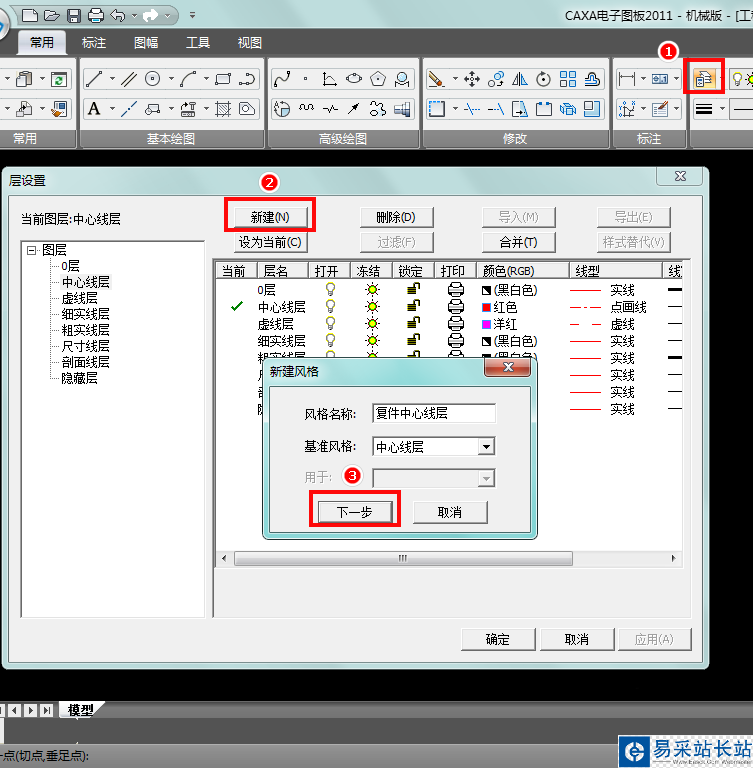

6、新建一個圖層，它會自動復制中心線層，點擊下一步，確認新建；

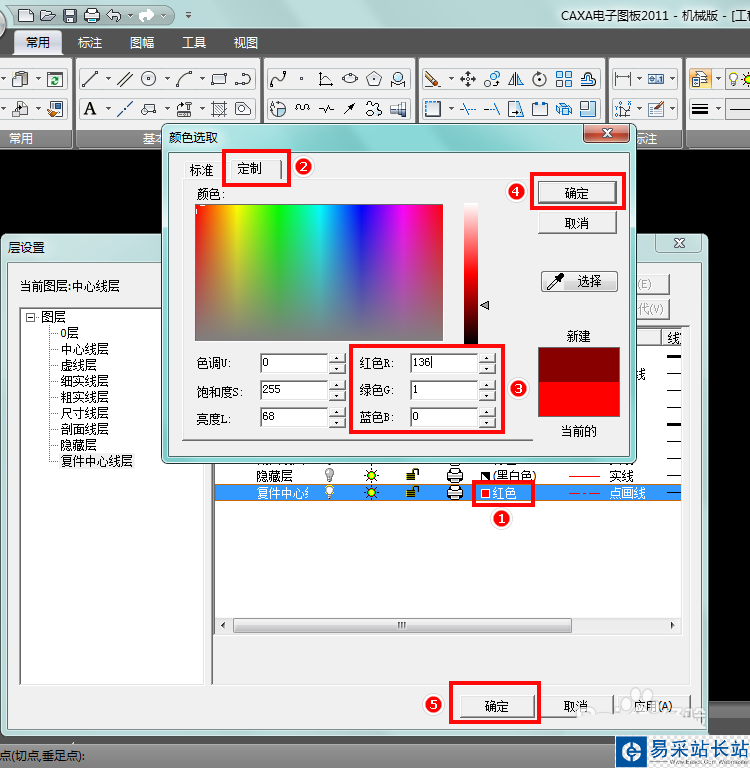

7、點擊新圖層的顏色，定制RGB為(136,1,0)，一種深紅色；

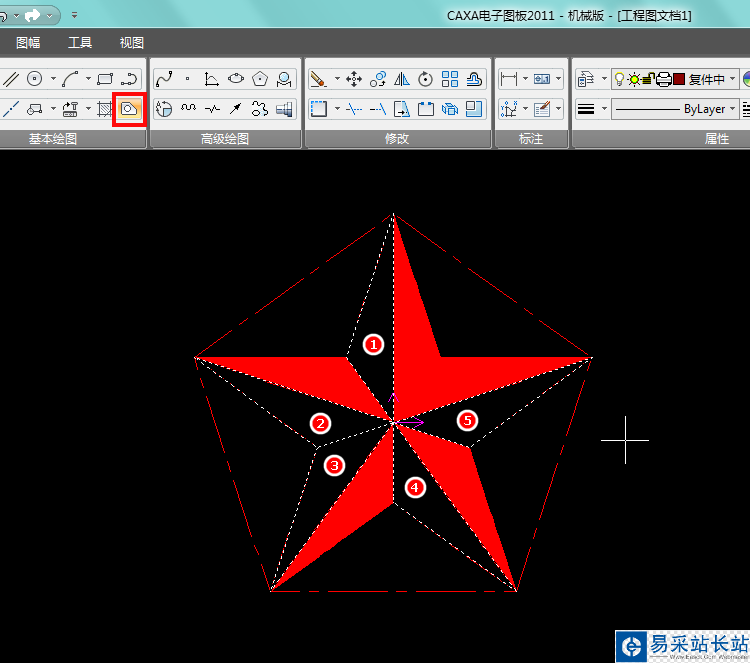

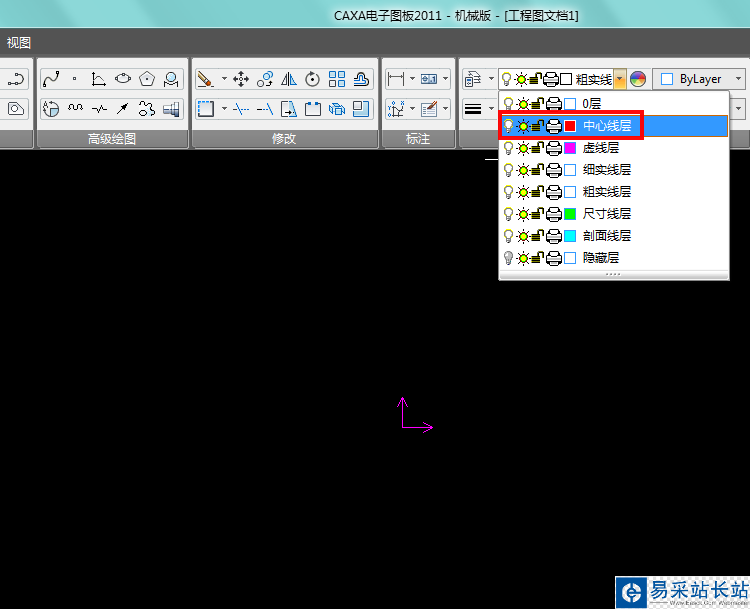

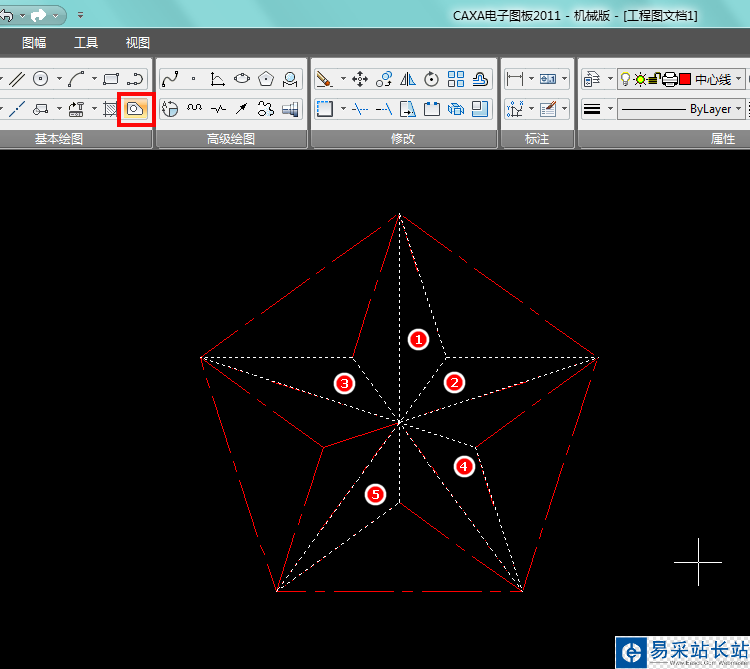

8、新建完圖層，當前圖層仍為中心線層，不做修改，使用填充功能，選中圖示5個區域，做實心填充操作；

9、切換圖層到新建的圖層，再次使用填充功能，選中圖示5個區域，做實心填充操作，五角星的立體效果就出來了；

10、最后刪除外邊的五邊形即可，視覺立體五角星就完成了；

以上就是CAXA畫立體五角星的教程，希望大家喜歡，請繼續關注錯新站長站。
