UG中制作模型的時候，想要使用投影曲線命令，該怎么使用呢？下面我們就來看看詳細的教程。

軟件名稱：ug三維制圖軟件(UG NX) 10.0 64位 官方安裝中文版軟件大?。?.67GB更新時間：2016-10-25

1、打開UG，打開一個圖紙，或者新建一個圖紙，最好包含兩個特征。

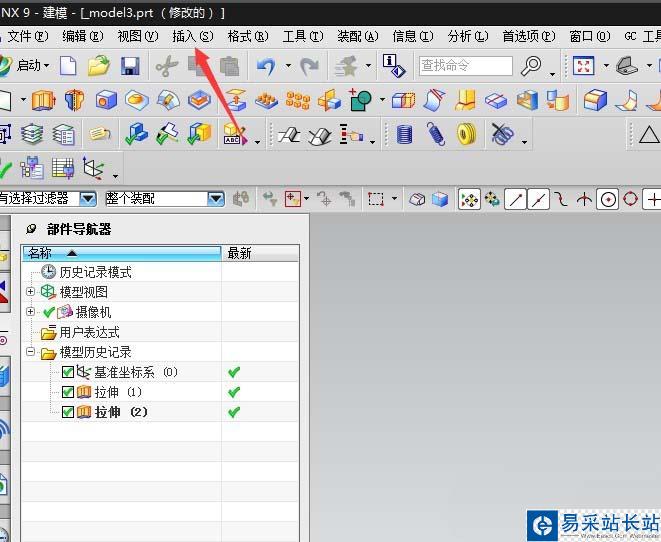

2、選擇插入

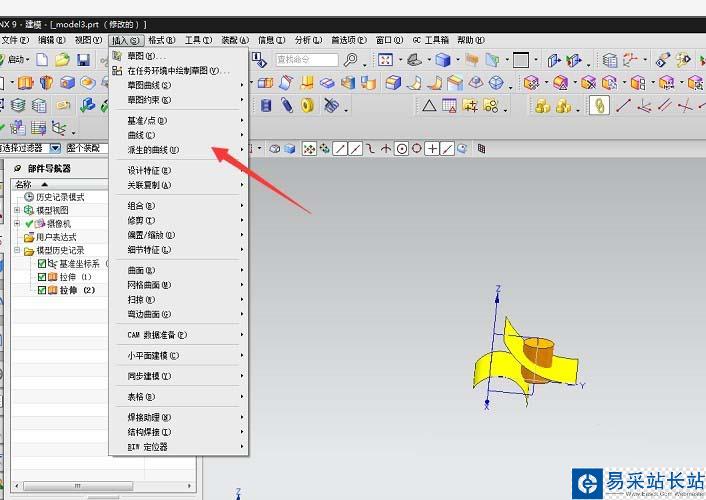

3、下拉菜單中找到派生曲線

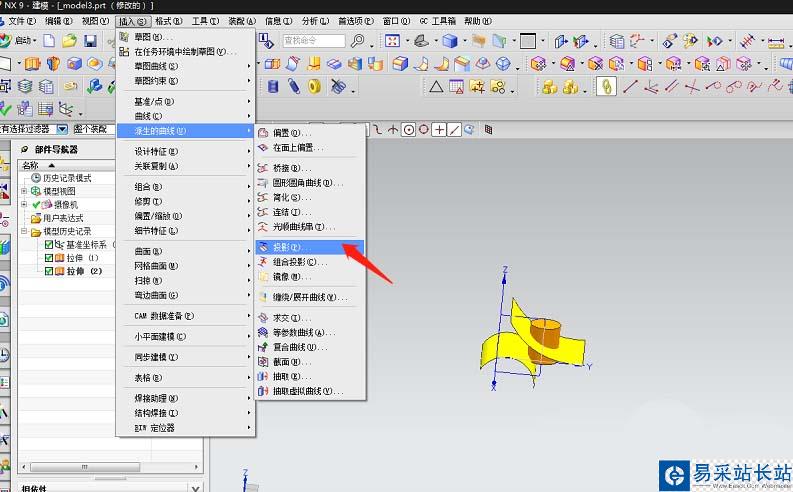

4、右側菜單中找到投影

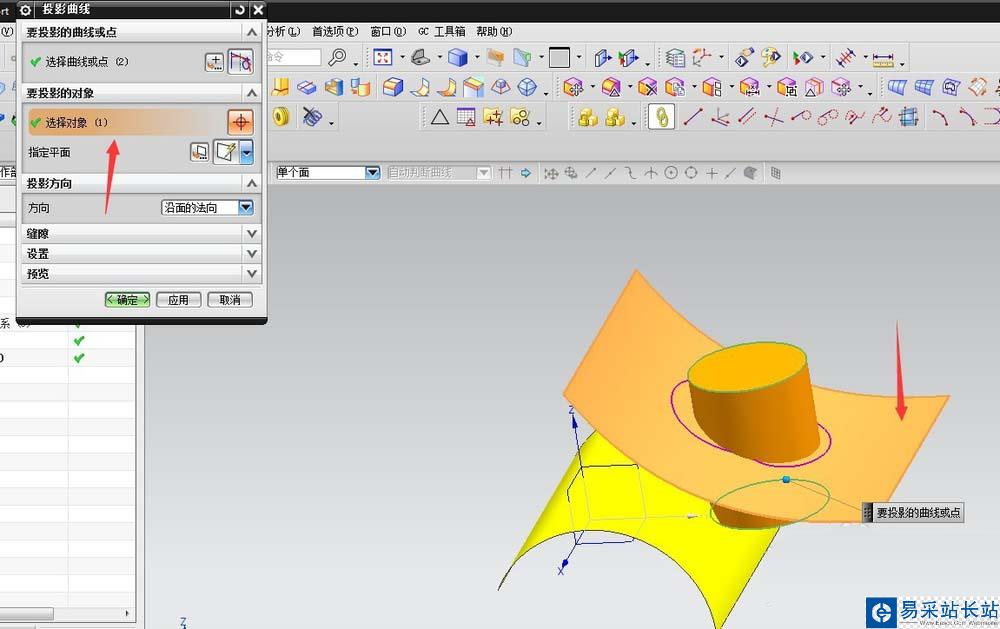

5、選擇要投影的特征

6、選擇要投影的對象（本次方向是默認的法相），我們先應用一下

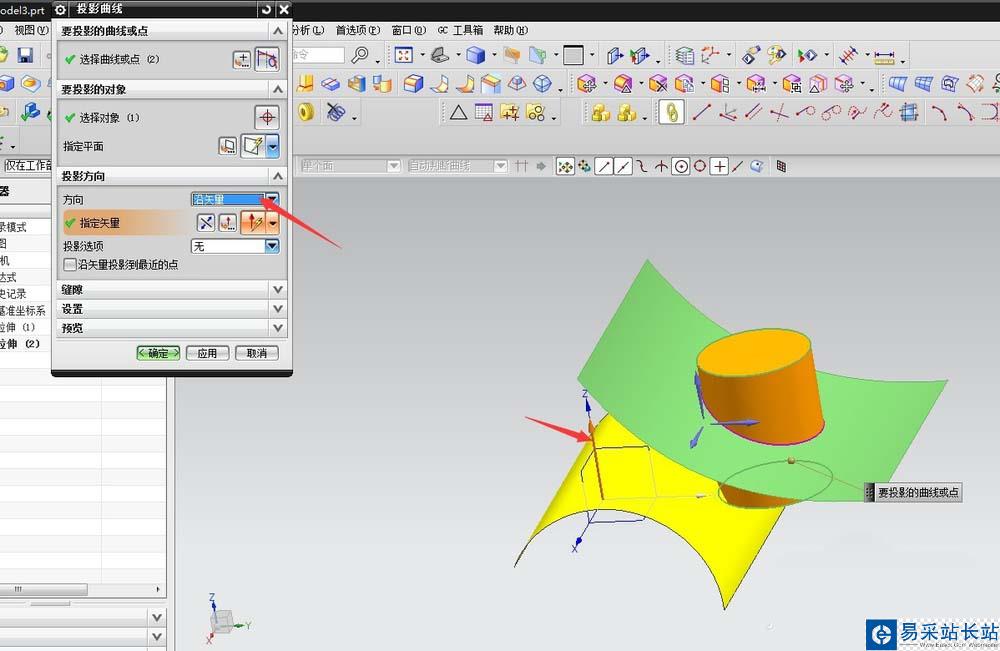

7、我們再次操作一下，投影方向我們選這矢量方向，應用后兩條曲線是不是不一樣

8、可以看得出我們選的矢量方向得到的曲線和相交曲線一樣。投影曲線最關鍵的就是怎么去投影，投影方向不同得到的曲線差異非常大。
