該經驗為大家分享以一篇proe5.0實例教程案例的教程。該教程proe與creo都能使用。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大?。?67.5MB更新時間：2015-04-08

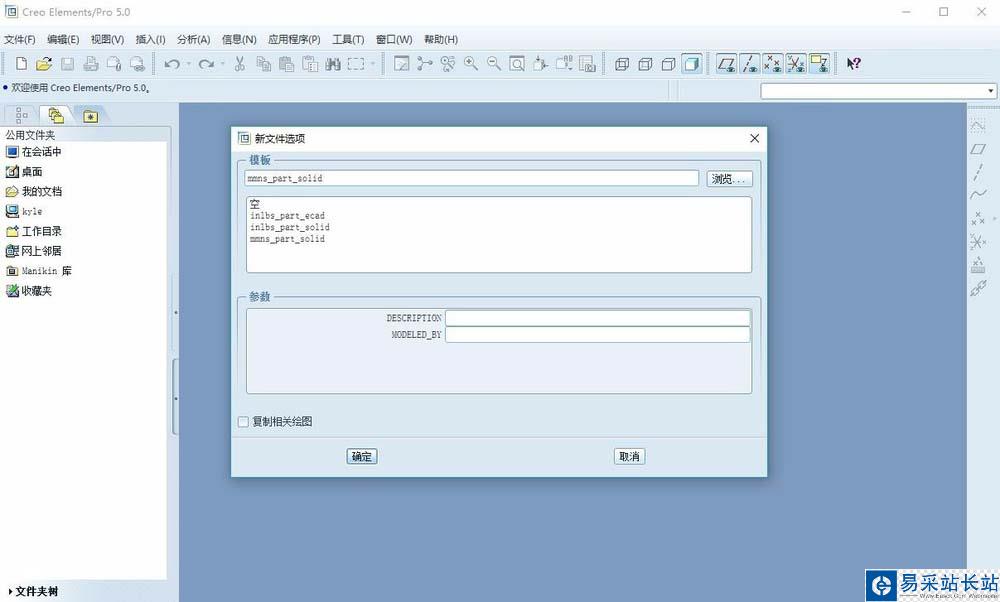

1、運行proe5.0軟件，點擊新建，類型為零件，子類型為實體，取消使用缺省模板的打勾，選擇mmns_part_solid，即毫米。

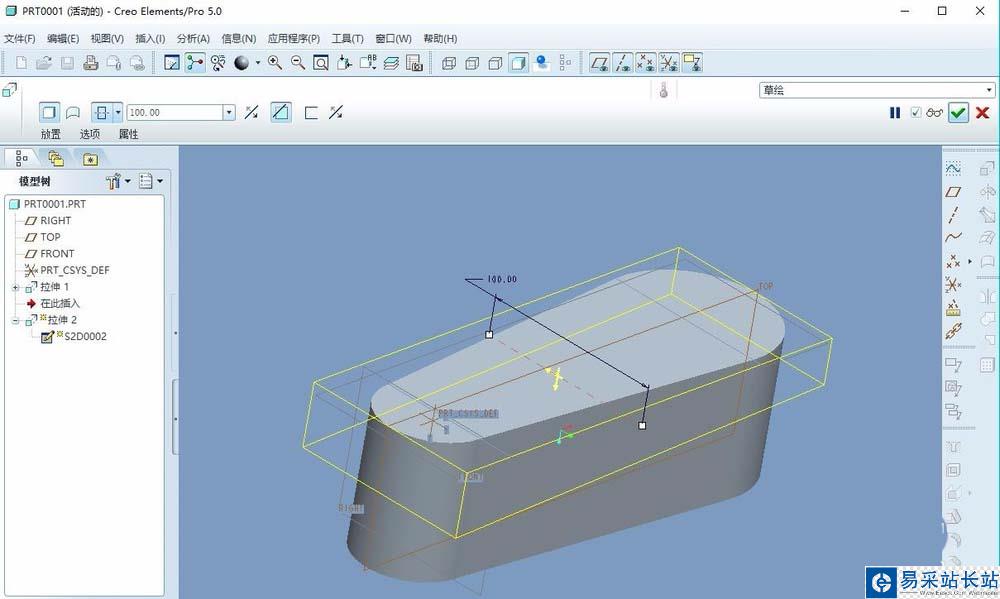

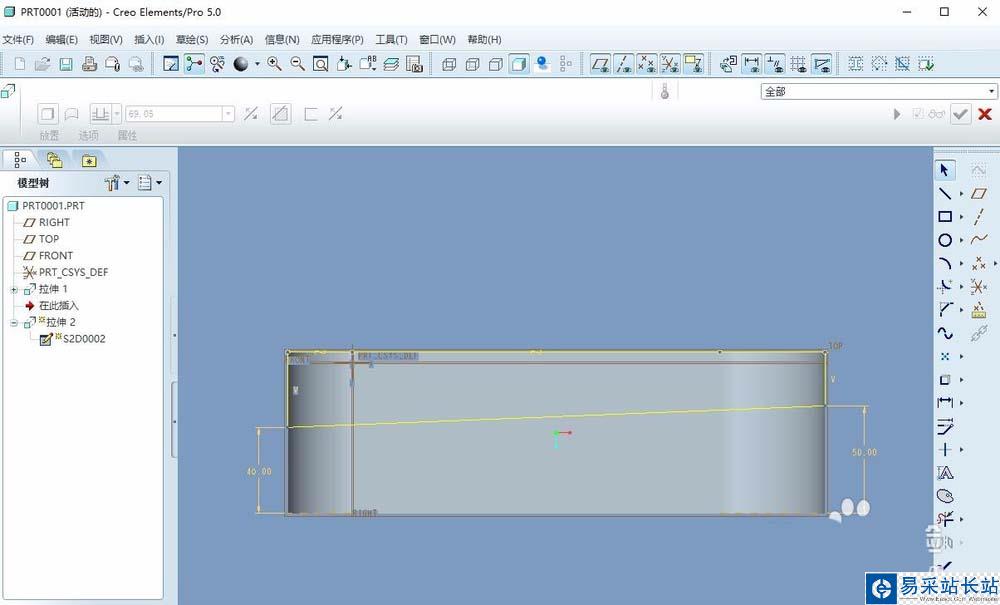

2、創建拉伸特征，繪制截圖草圖，如下圖所示的圖形，完成后打勾退出草圖，接下來定義拉伸的屬性，具體屬性如下圖。（在拉伸的操作面板上的選項，可定義拉伸的參數）

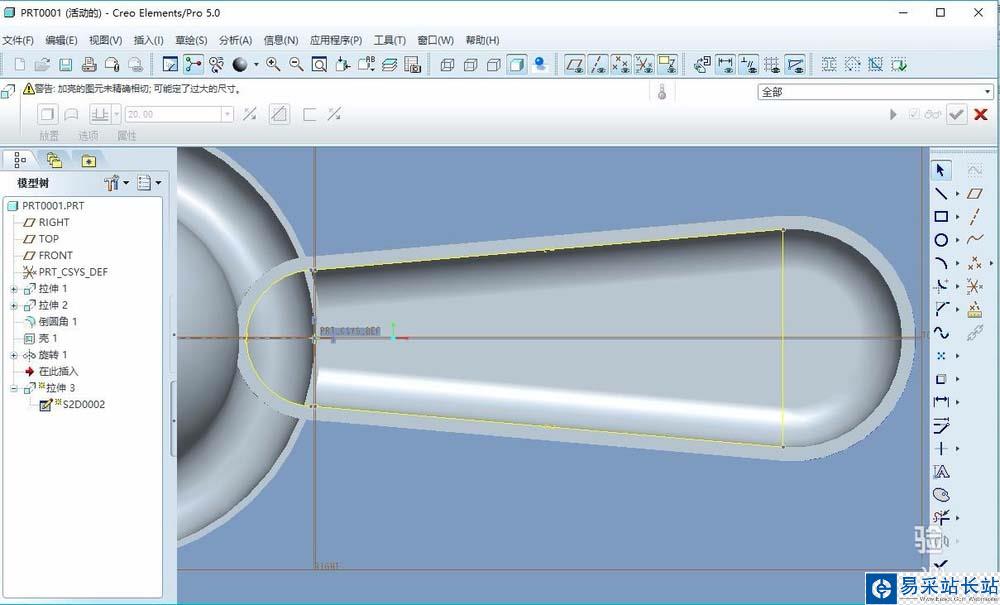

3、創建拉伸特征，拉伸類型為移除材料，定義草圖界面，繪制下圖所示的圖形，拉伸的深度只要比模型的寬度大即可。然后進行倒圓角，選擇模型的上表面的邊，倒圓角的大小為20。

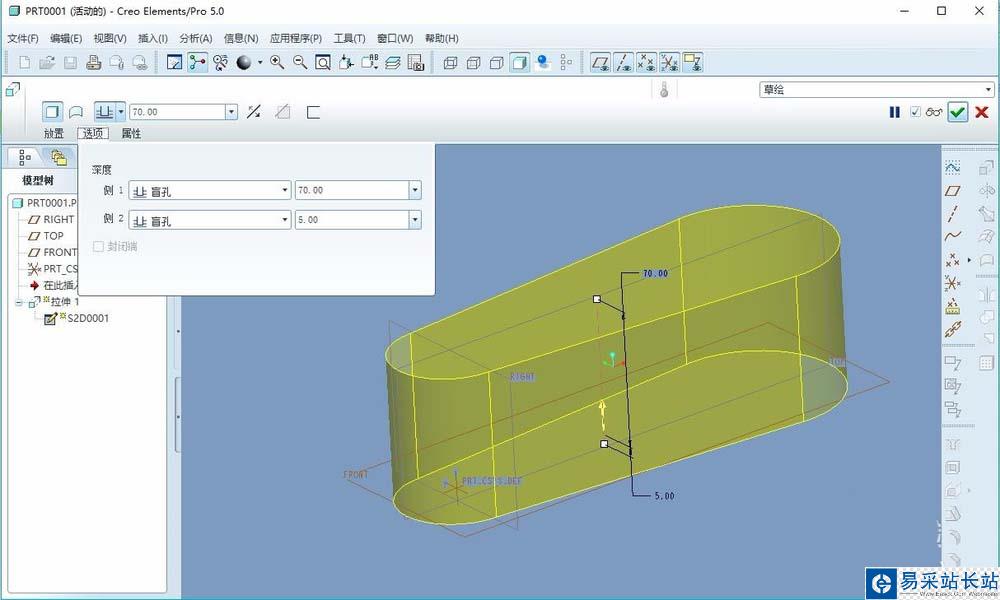

4、創建抽殼特征，定義移除面為倒圓角面的對立面，定義壁厚為5.0，如下圖所示。

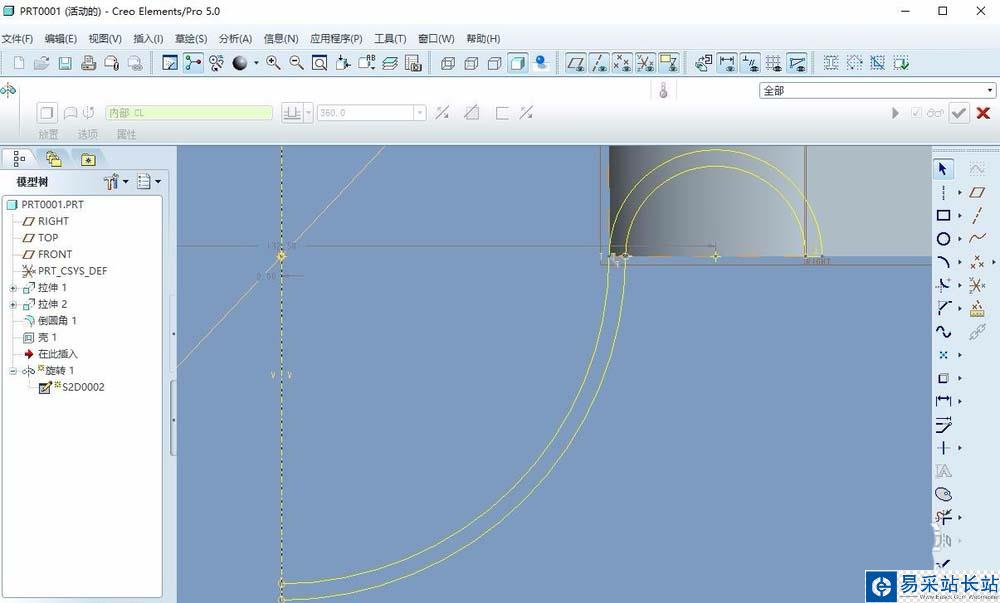

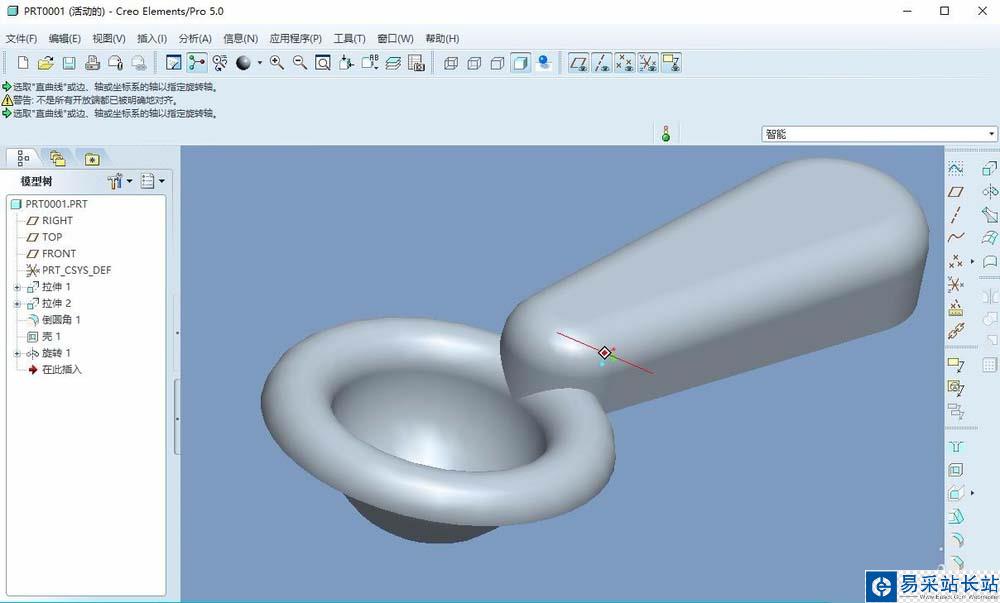

5、創建旋轉特征，由于這是一個勺子，我們現在要做的是他的勺，繪制草圖截面，注意調整草圖的方向以便于繪制草圖。

6、點擊拉伸命令，選擇移除材料選項，繪制如下圖所示的圖形，將交錯的地方進行修剪。（使用圖元方法即可創建邊線）

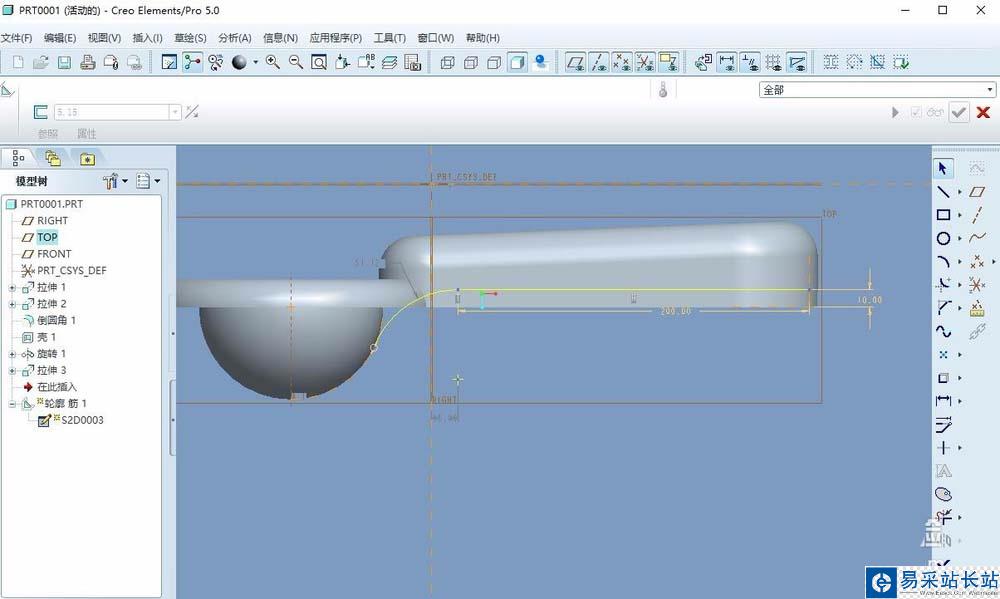

7、制作一個加強筋，選擇輪廓筋，在操作面板上的參照，點擊定義，繪制草圖，加厚的方向為實體的方向。

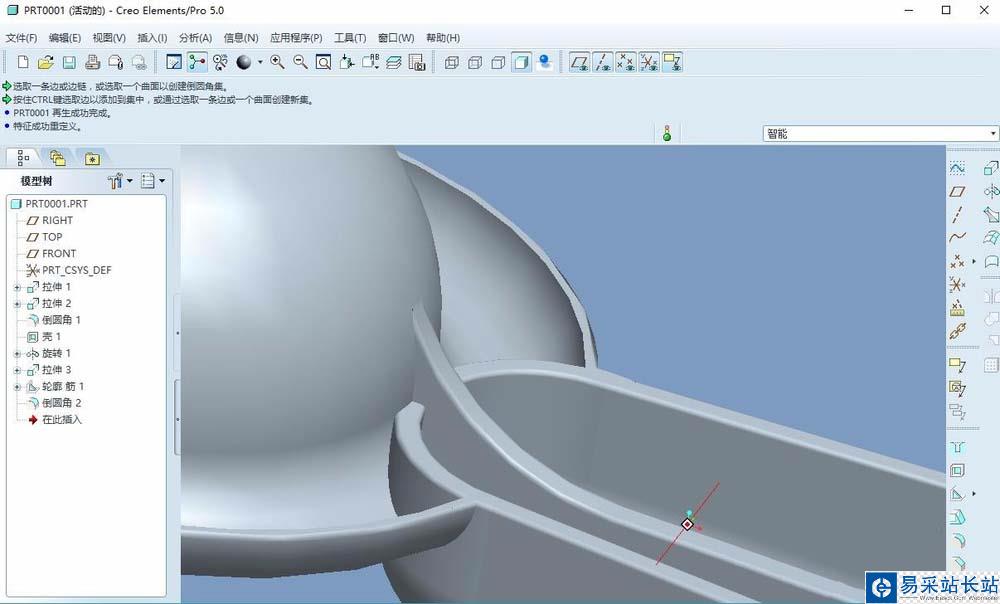

8、最后，就是進行倒圓角，如下圖所示
