Booch OOD圖是面向對象的圖，可以更快速地創建類圖和對象圖，有類、類屬性、類關系、對象關系、數據流、同步、簡單等。下面利用一個具體的實例說明制作Booch OOD圖，操作如下：

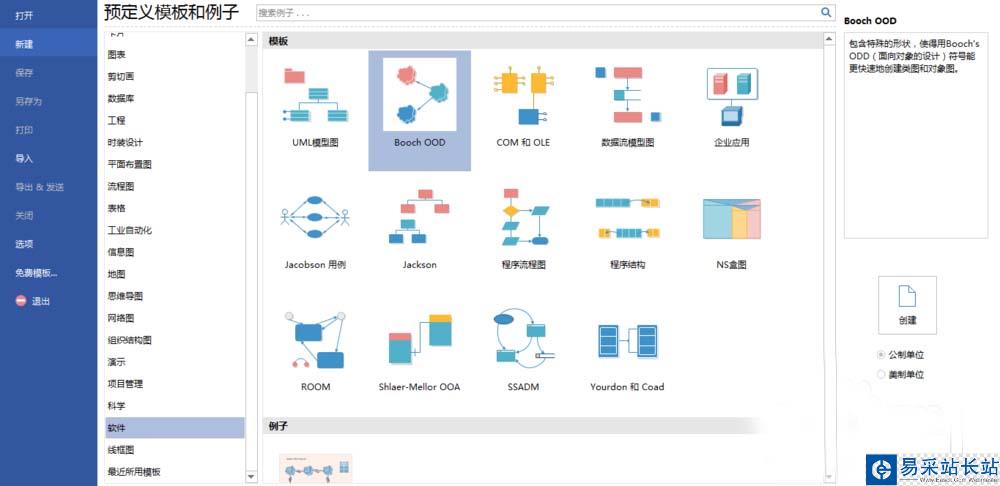

1、打開Edraw Max設計軟件，依此“新建--->軟件--->Booch OOD”，如下圖所示：

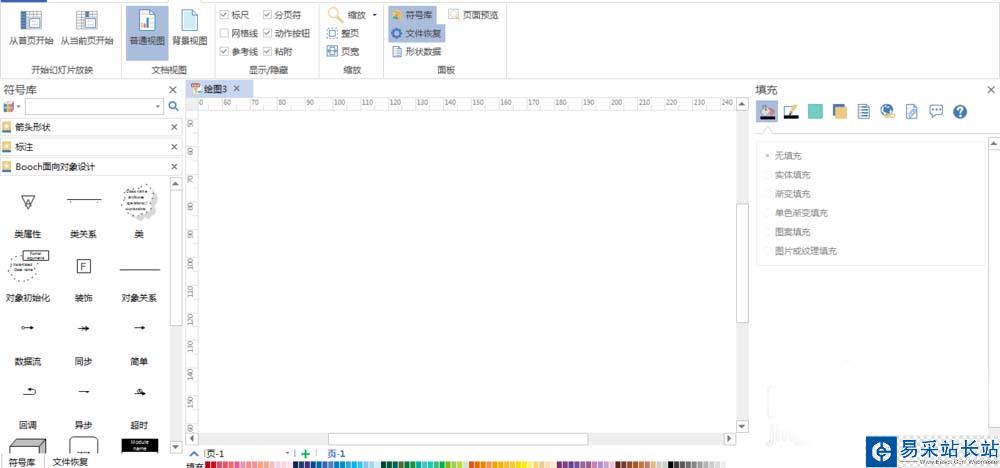

2、創建空白的畫布，有箭頭形狀、標注和Booch面向對象設計，如下圖所示：

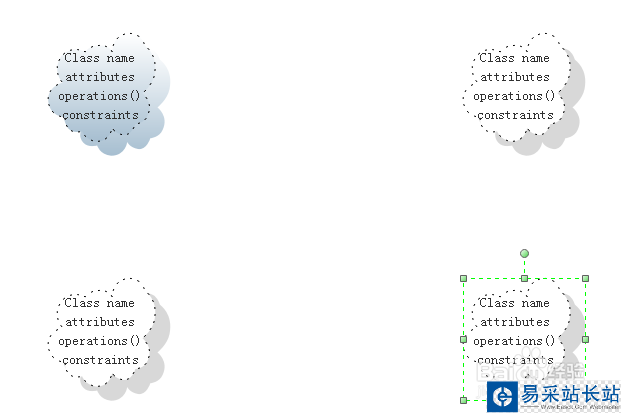

3、拖曳四個類到畫布上，并修改類填充色，如下圖所示：
4、利用對象關系關聯類，將四個類根據上下左右連接起來，如下圖所示：

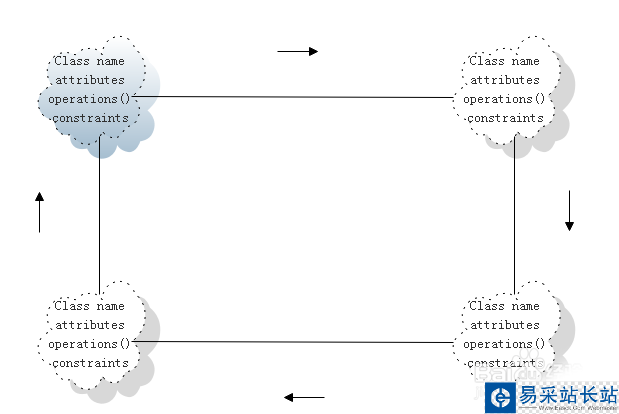

5、利用簡單的箭頭設置類的方向流向，如下圖所示：

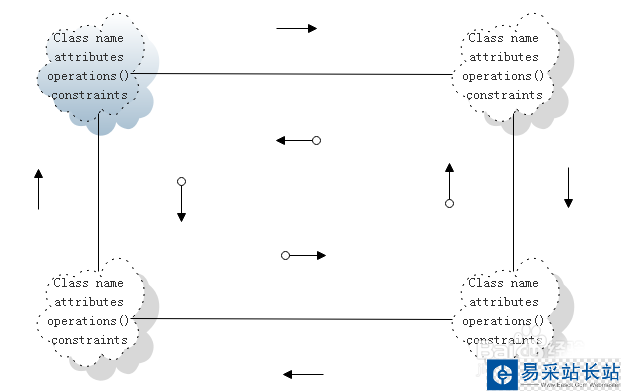

6、再次利用數據流箭頭設置逆向流向，設置完畢后預覽該模型圖，如下圖所示：
