在用CAXA繪圖的過程中，難免要用到圓弧指令，有些地方需要有弧度的要求。那么如何去根據各種要求來畫出所需的圓弧呢？下面我來給大家講述一下我的經驗和技巧。

軟件名稱：caxa2015電子圖板 簡體中文官方正式版軟件大?。?66.7MB更新時間：2015-01-26

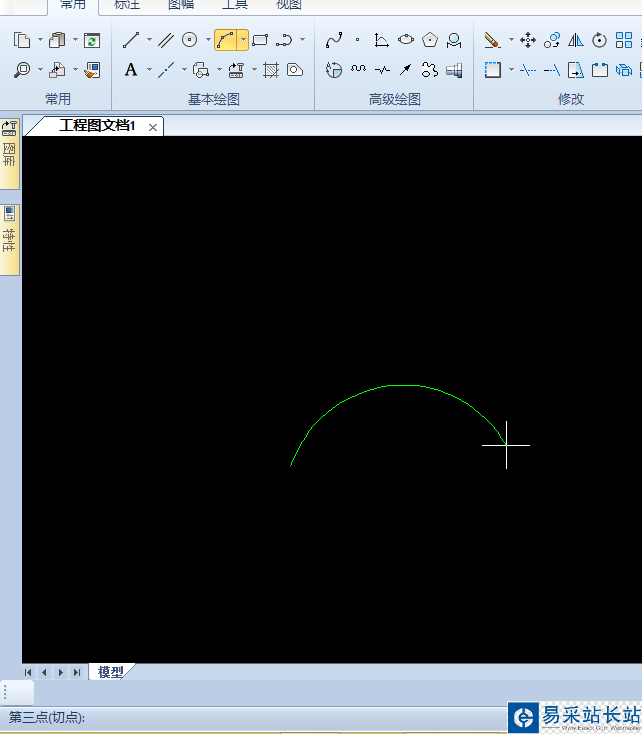

1、首先打開軟件，在基本繪圖里找到圓弧指令，選取三點畫圓弧指令，依次點擊所要求的三個點，即可畫出。

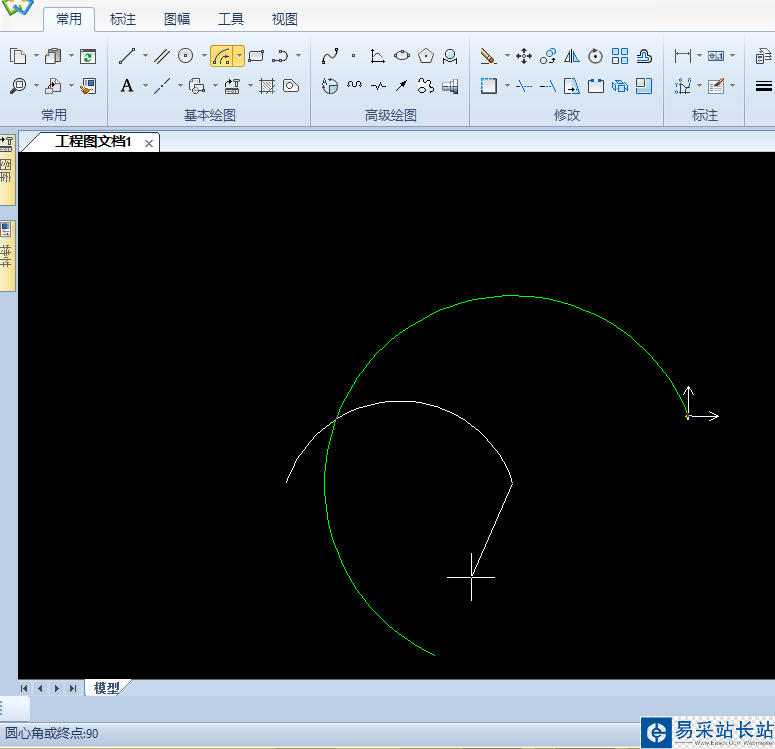

2、是圓心，起點，圓心角畫出其圓弧，依次點擊圓心，起點，然后在左下角輸入圓心角，這里已90度為例如圖。

3、是兩點加半徑畫出其圓弧，依次點擊兩點，然后在左下角輸入半徑，這里已90為半徑如圖。

4、是起點，終點，圓心角畫圓弧，方法和第二種差不多，可參考第二種方法。

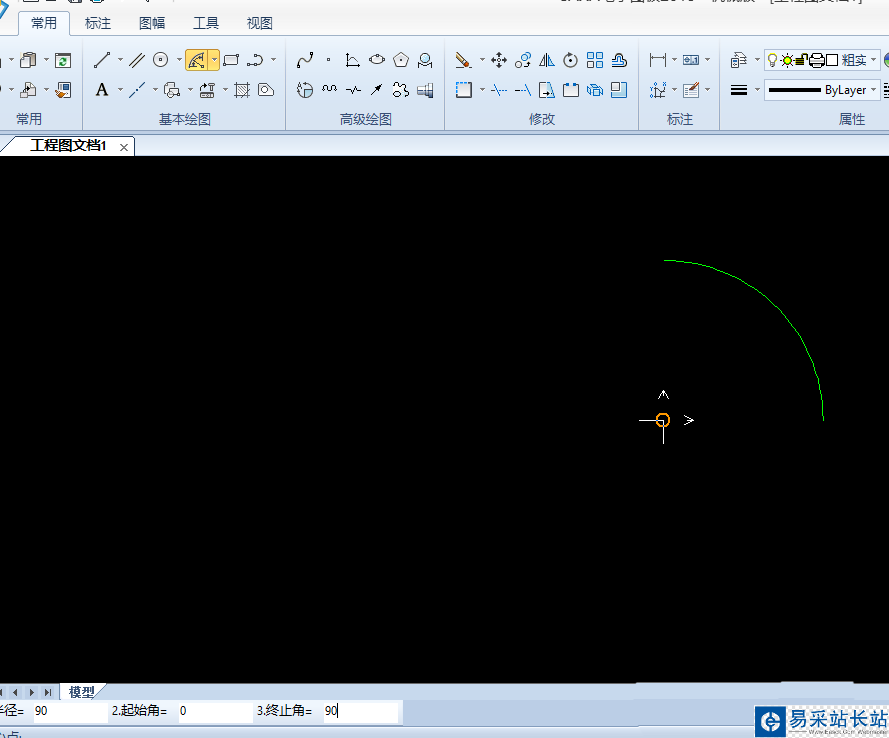

5、是半徑，起始角，終止角畫圓弧。在左小角輸入所要求的值即可畫出。下圖已半徑90，起始角0度，終止角90度為例。

6、通過上述的5種方法我畫出了下面的一幅圖，也是由各種圓弧所組成的。大家可以根據此來練習一下，熟練熟練。
