在用CAXA軟件制圖中，難免會標注表面粗糙度，但是新國標的粗糙度如何標注呢？下面我來給大家講述一下標注新版粗糙度的一種方法。

軟件名稱：caxa2015電子圖板 簡體中文官方正式版軟件大?。?66.7MB更新時間：2015-01-26

1、老規矩先是要運行CAXA軟件，然后選擇blank，然后按確定進入繪圖的界面。

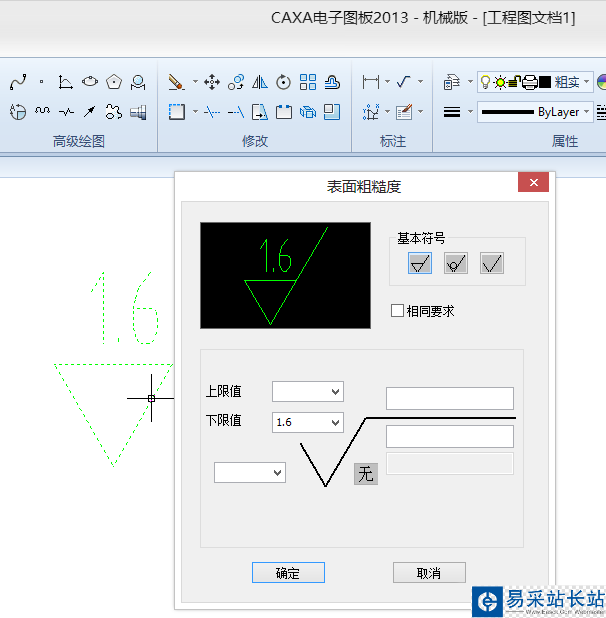

2、在標注選項中找到粗糙度確定，然后選擇一點如下。

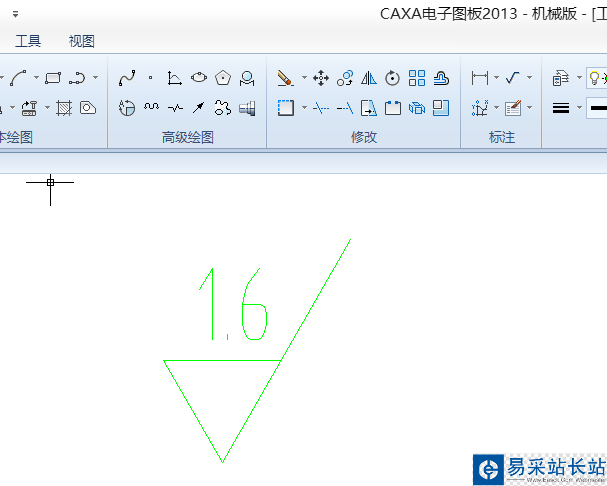

3、然后按右鍵確定，出現的是老版的粗糙度標注，怎么修改成新國標呢？

4、雙擊老版的粗糙度標注進入下圖界面。

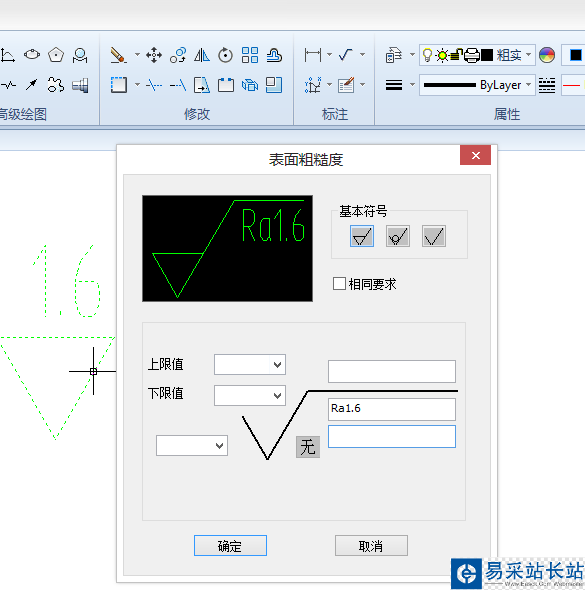

5、將下限去掉，在橫線下輸入Ra1.6。如果粗糙度是3.2你可以改為Ra3.2，按要求來。

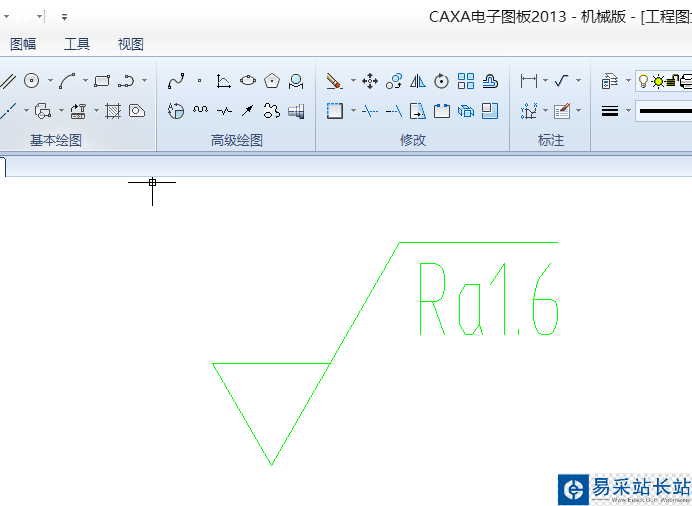

6、最后按確定如下圖所示，新國標的粗糙度標注已出現。
