用草圖大師sketchup8制作床頭柜。

軟件名稱：草圖大師中文版 V14.1.1282 (SketchUp Pro) 漢化特別版軟件大?。?7.6MB更新時間：2014-10-15

1、打開sketchup8.0在頂視圖下點擊矩形工具，繪制一個矩形，并設置尺寸，效果及步驟如下箭頭所示

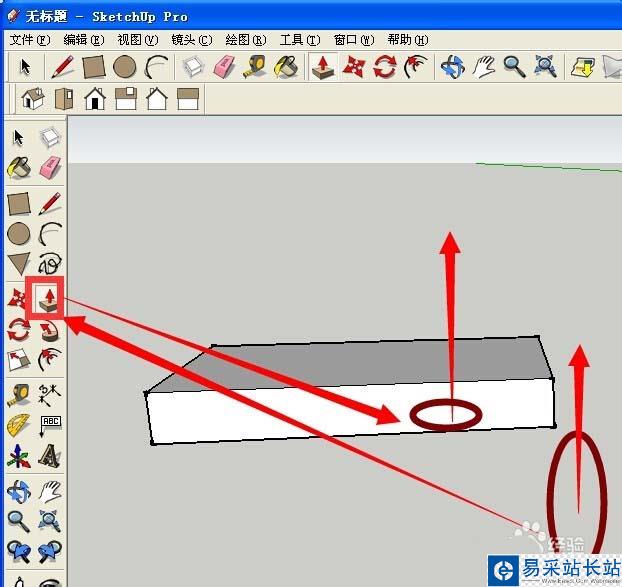

2、按住鼠標滾輪，向上拖動界面，使得變成透視圖效果，點按推拉工具，向上拖出高度，并設置高度，按回車結束，方法步驟如下箭頭所示

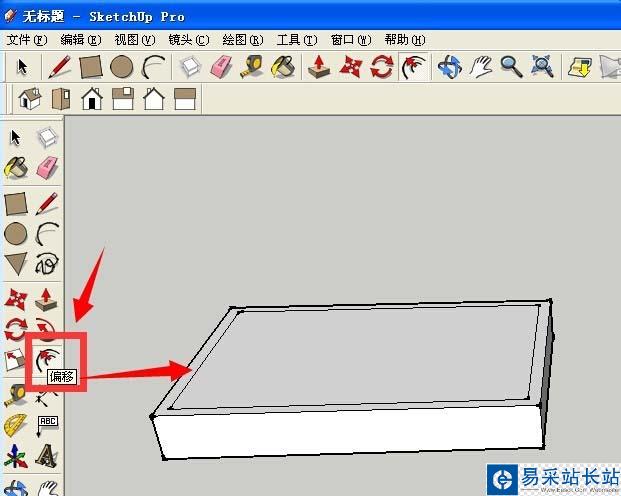

3、用偏移工具在箭頭所示面建立一個偏移，并設置偏移量，點按回車結束設置，步驟效果如下所示

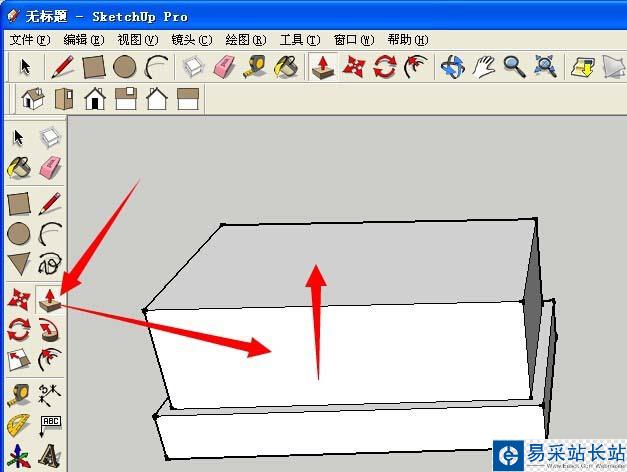

4、然后再次用推拉工具，拉出推拉的高度。直接點擊鍵盤設置推拉高度，然后按回車，效果如下

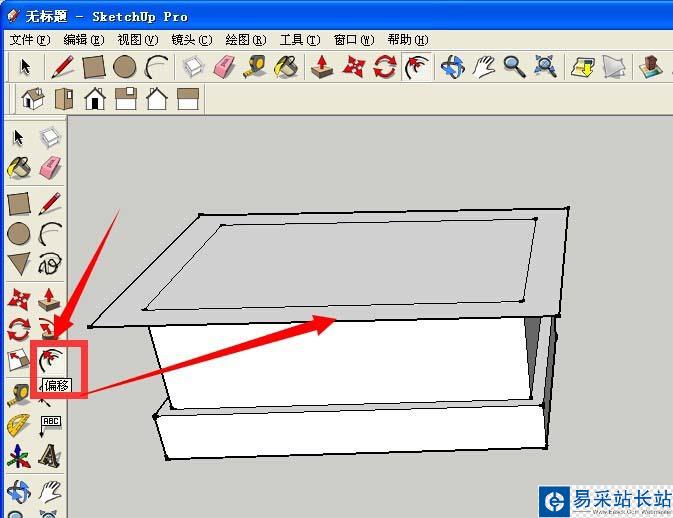

5、再次選中偏移工具，鼠標點擊頂面，并拖動出一個向外的偏移，鍵盤設置偏移量后點按回車確定

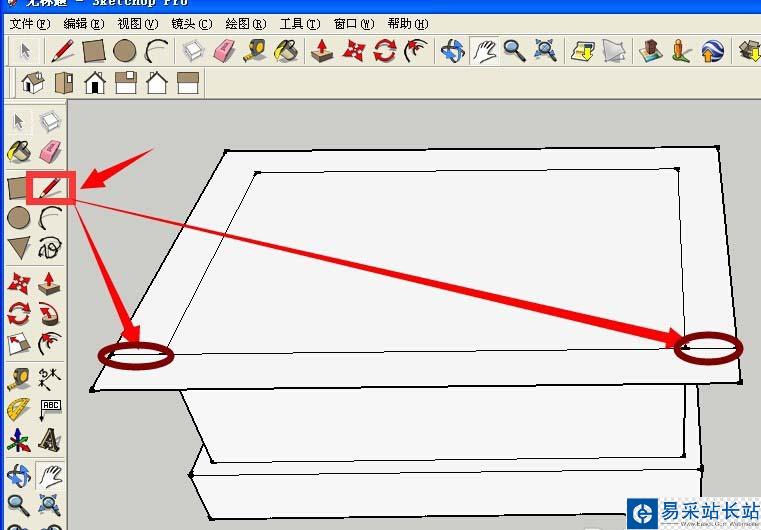

6、用直線工具，為偏移前的一個邊補線，延長至片以后的位置，效果和步驟參見下圖所示

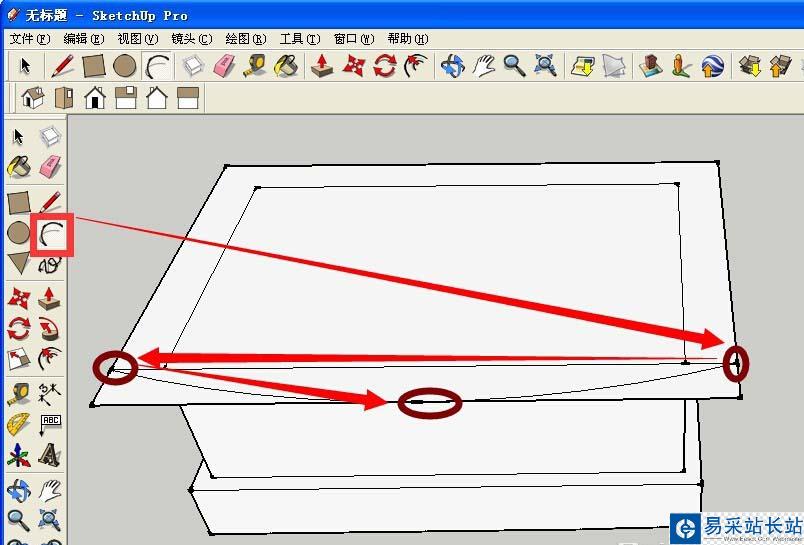

7、用圓弧工具先后點按箭頭所示的兩點，然后在單擊最后一個箭頭所示的位置，形成一個圓弧，效果如下圖所示

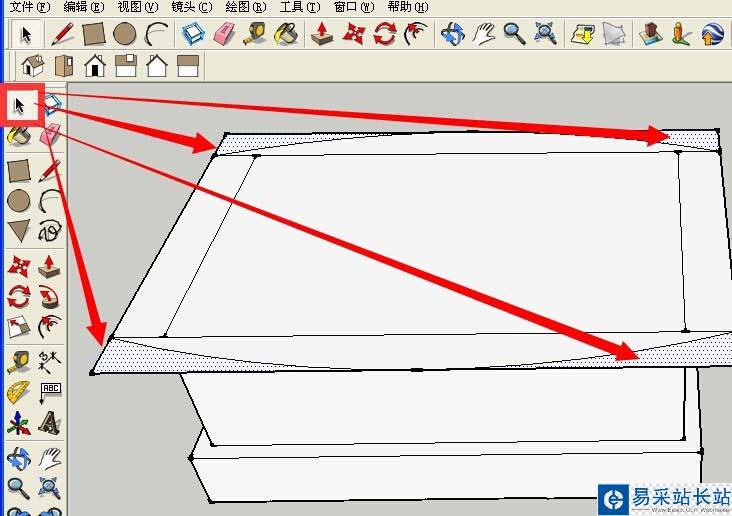

8、點按選擇工具，用選擇工具框選需要刪除的區域，然后點按delete鍵，刪除需要刪除的部分，效果如下所示

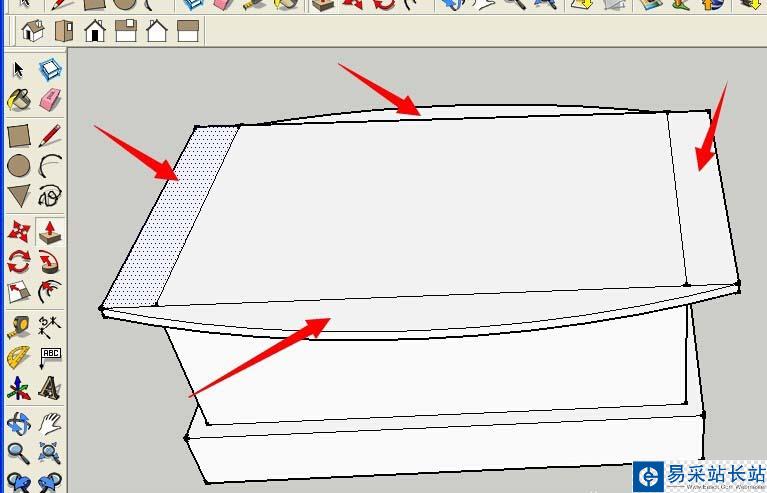

9、刪除后的效果如下，點按推拉工具，再次用推拉工具推拉出一個向上的高度，效果如下所示

10、其他邊緣位置雙擊即可實現快速推拉到高度一致的位置，效果如下圖所示

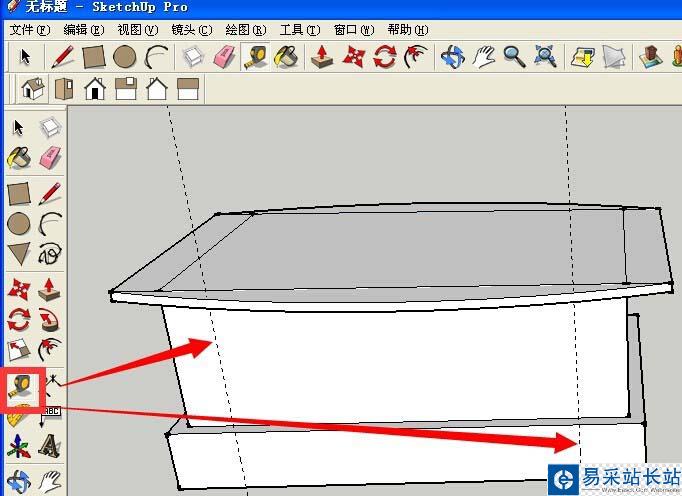

11、點按輔助線工具，然后點擊第一個端點，再點擊第二個端點，輸入數據回車，再次點擊第一個點，拖動出輔助線

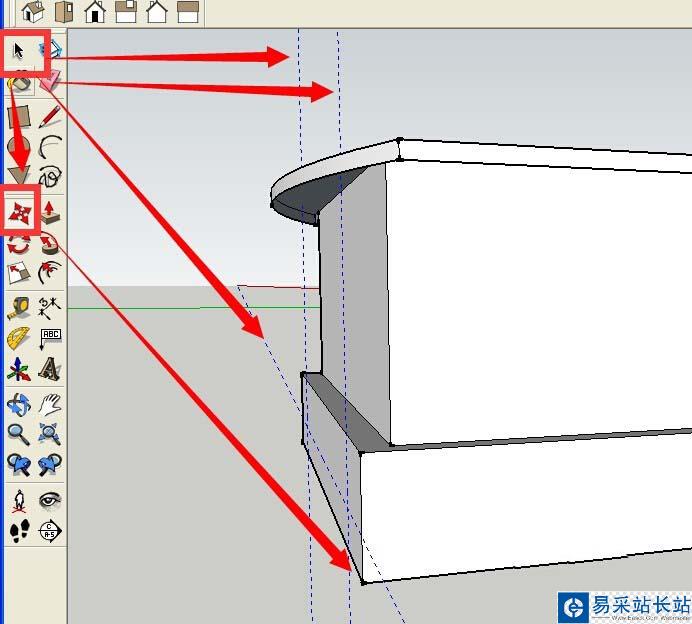

12、選擇工具選中三條輔助線，然后移動工具下點按某個端點，將端點拖動到背面，效果如下圖

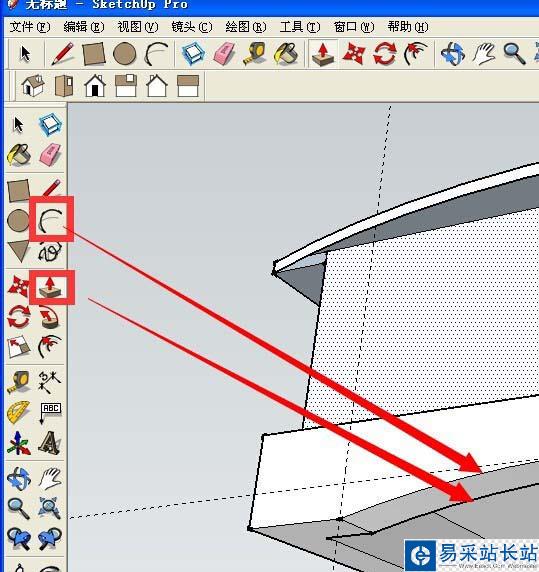

13、再次用圓弧工具盒推拉工具按前面的操作一遍后面，效果如下
