草圖繪制是CATIA中的基本操作，是機械零件設計的基礎。本篇經驗為如何啟動和退出草圖繪制器。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大小：1.84GB更新時間：2016-06-27

1、選擇菜單欄中的開始，然后選擇機械設計，再選擇草圖繪制器

2、選擇任意一個平面，注意必須是平面，即可進入草圖繪制。我們選擇YZ平面。

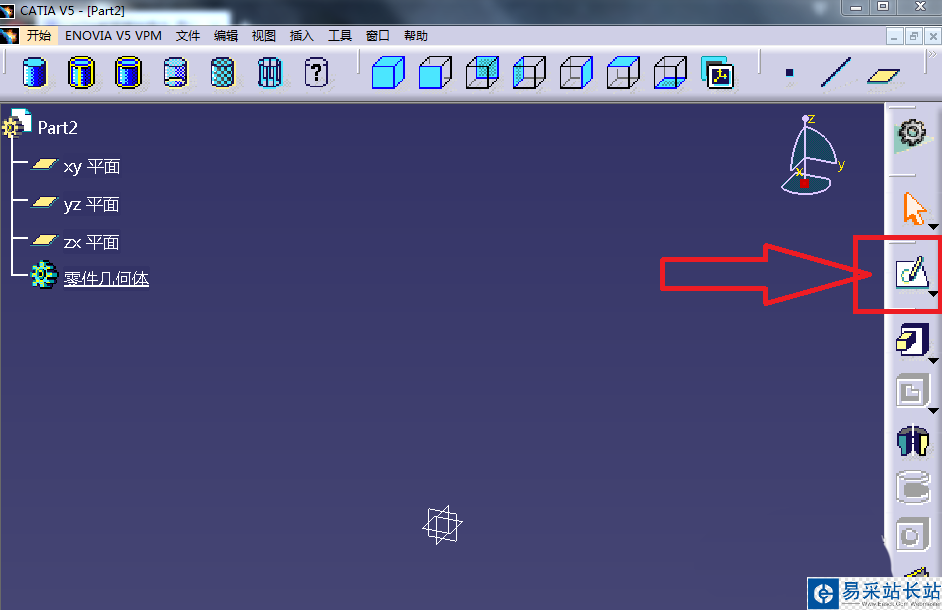

3、另外一種方法進入草圖繪制是在任意工作環境中，選擇草圖繪制器按鈕，例如我們在零件設計界面選擇草繪按鈕。

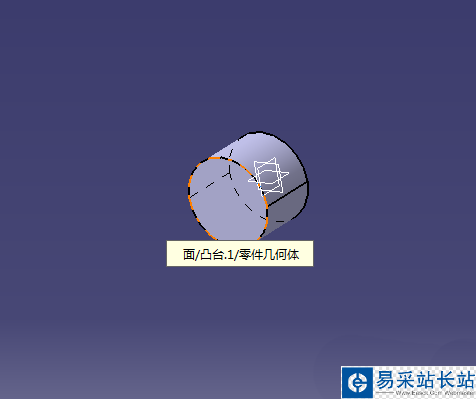

4、同樣選擇一個平面或者零件的平面，即可進入草繪環境。例如我們選擇一個圓柱體零件的端面，進入草繪環境。

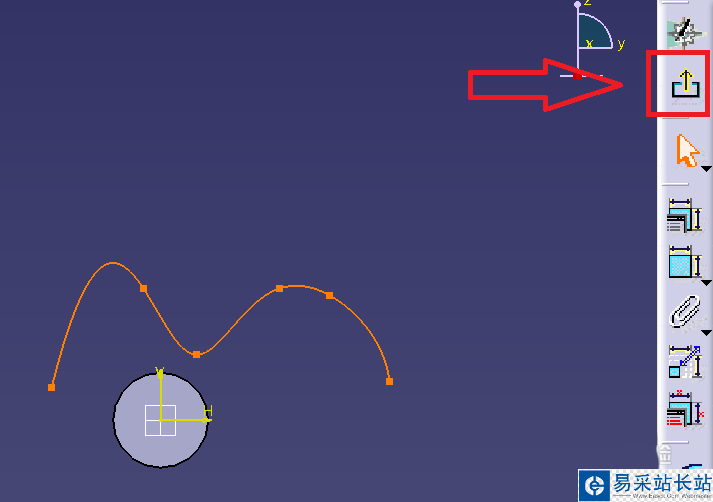

5、草繪的推出也是很簡單，完成草繪圖的繪制后，選擇退出按鈕即可退出草繪。

6、退出草繪即可針對草繪的圖案進行拉伸或者凸臺等操作。

7、草繪控制器的進入和退出認準圖標即可。另外除機械設計環境，其他環境想進入草繪采用第一種方法即可。
