用CATIA軟件繪制三叉套筒，用到肋的命令，并且用到法向平面命令等，看一下效果圖。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大?。?.84GB更新時間：2016-06-27

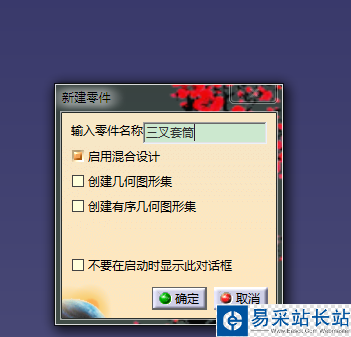

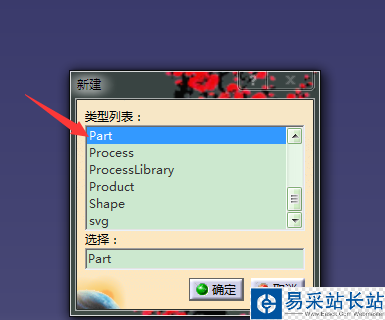

1、打開CATIA軟件，新建一個PART文件命名為三叉套筒；

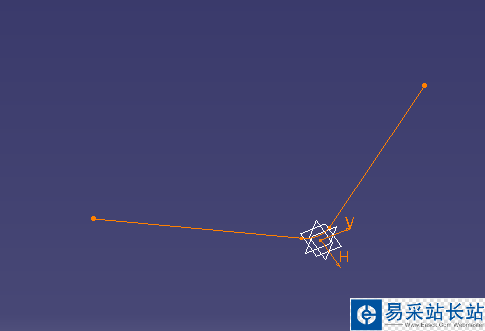

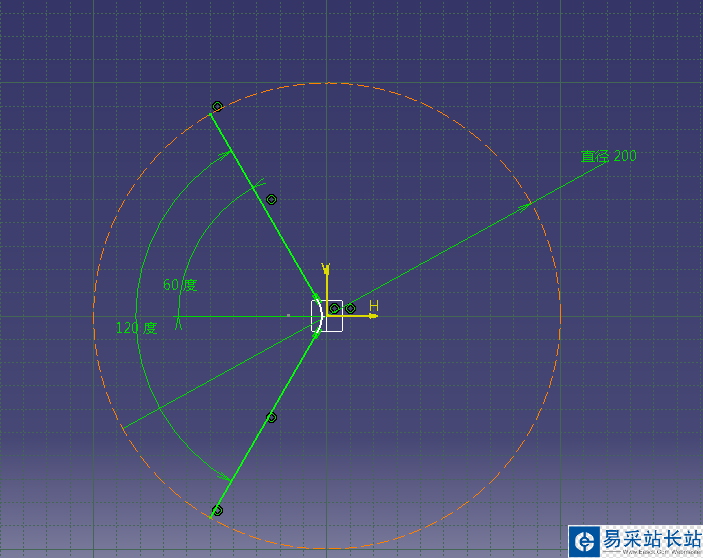

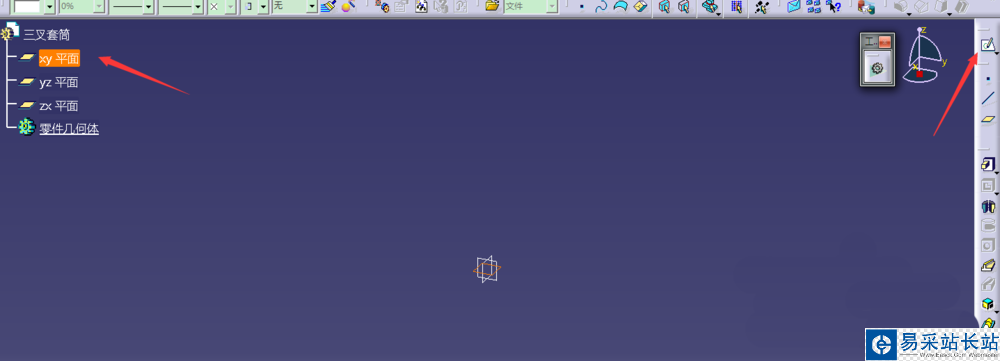

2、選擇XY平面進入草圖，繪制一條折線并且約束尺寸然后退出草圖；

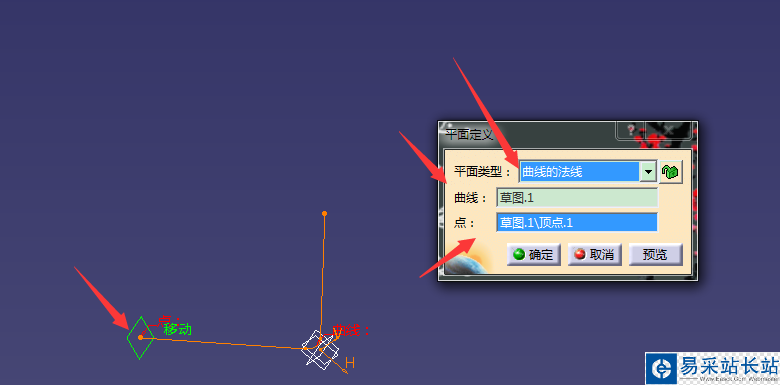

3、創建一個平面，選擇曲線的法向創建；

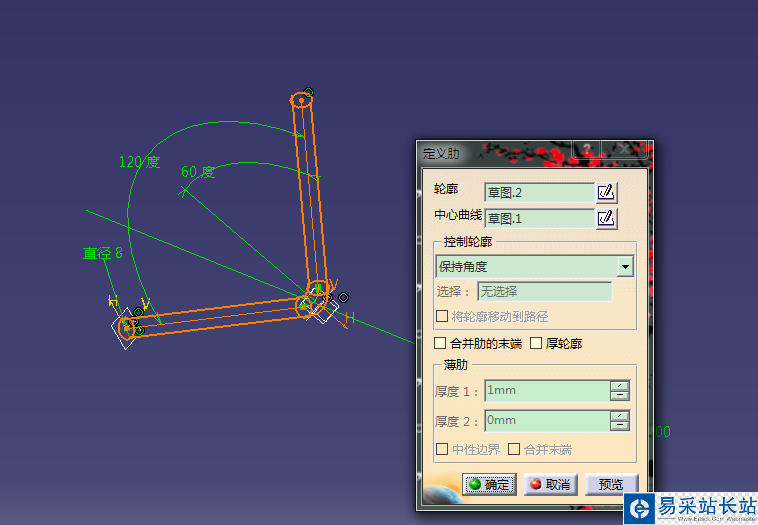

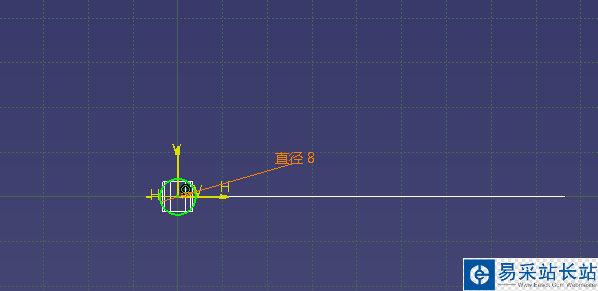

4、進入新建平面繪制一個直徑8的圓，退出草圖選擇肋

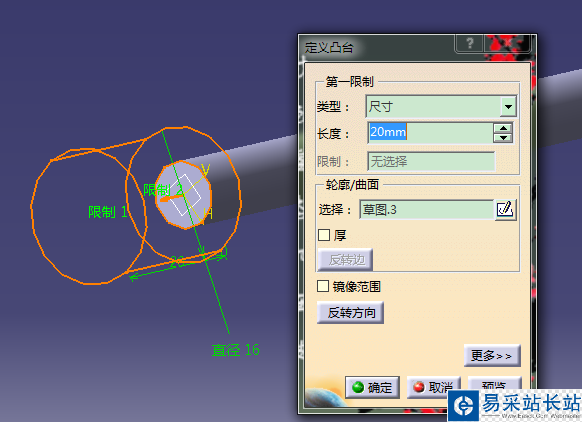

5、選擇一個平面進入草圖繪制一個直徑為16的圓，退出草圖進行拉伸，然后再繪制一個六邊形內接圓半徑為6，進行凹槽處理。
