網上看到有人問這樣的問題：CAD圖塊無法分解怎么辦？

直接這么問很難回答，因為有兩種情況，一種是普通的圖塊可以設置不允許分解，還有一種情況是一些CAD工具軟件將圖紙做成了多重插入的匿名塊，這么做是為了保護圖紙，不讓別人編輯修改圖紙。

情況不一樣，解決問題的方法也不一樣。下面就簡單給大家介紹一下。

圖塊被設置為不可分解

創建圖塊時默認是允許分解的，但我們可以設置為不允許分解，下面我們就看設置不允許分解的操作，以及遇到這種圖塊后的處理辦法。

要完成下面的練習可以繪制一個簡單的圖形，例如一個圓或加上一個矩形，選中繪制的圖形后，輸入B，回車，打開圖塊定義對話框，在對話框給圖塊起上名字，設置好基點坐標，取消勾選“允許分解”選項，如圖所示。

單擊確定按鈕，關閉創建圖塊對話框，同時完成了圖塊創建。我們來測試一下圖塊是否可以分解。

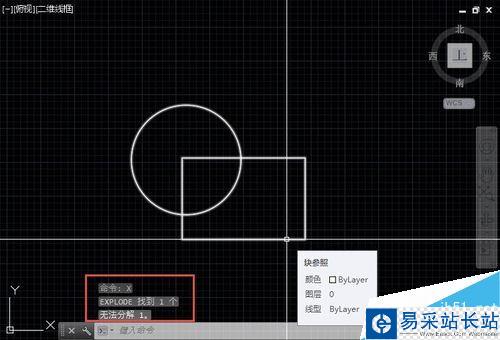

在工具欄或面板單擊分解按鈕，或者輸入X后回車，選擇圖塊，在命令行我們會看到圖塊無法分解的提示，如圖所示。

這種圖塊我們怎么重新設置成讓它可以分解呢？操作也很簡單。

雙擊圖塊，打開編輯塊定義對話框，單擊確定按鈕，進入塊編輯器。（如果圖塊是屬性框，雙擊會彈出增強屬性編輯器，可直接輸入BEDIT后回車或在菜單面板中執行塊編輯器功能）

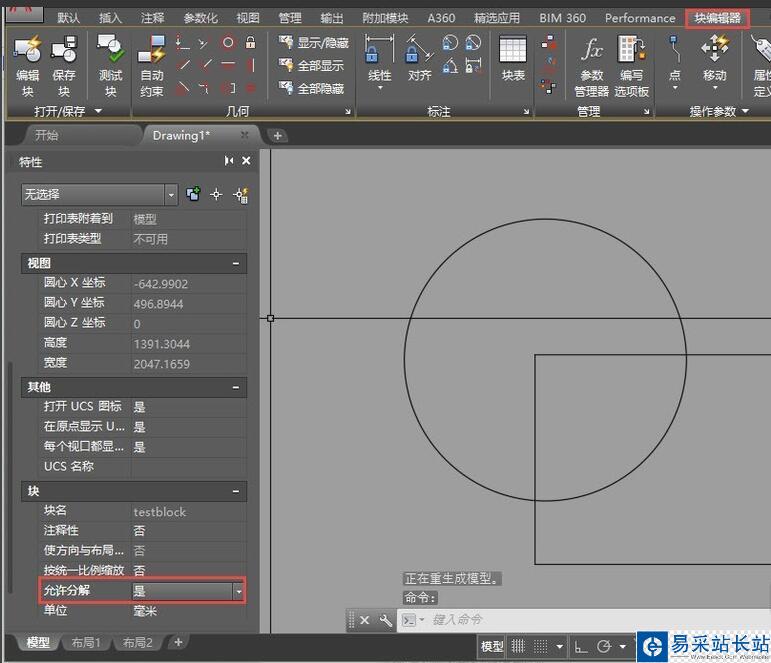

進入快編輯器后不要選中任何圖形，打開特性面板（CTRL+1），找到允許分解的參數，在后面的下拉框中選擇“是”。

單擊“關閉塊編輯器”，選擇將更改保存到圖塊中。

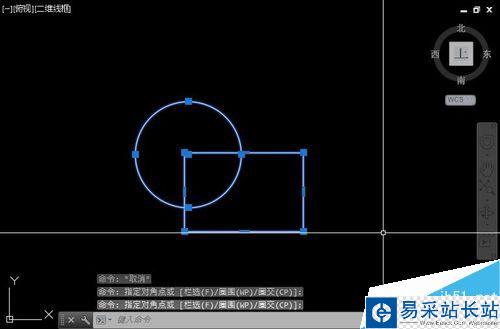

此時我們再嘗試分解圖塊，可以看到圖塊已經可以被分解了。

多重插入塊如何分解

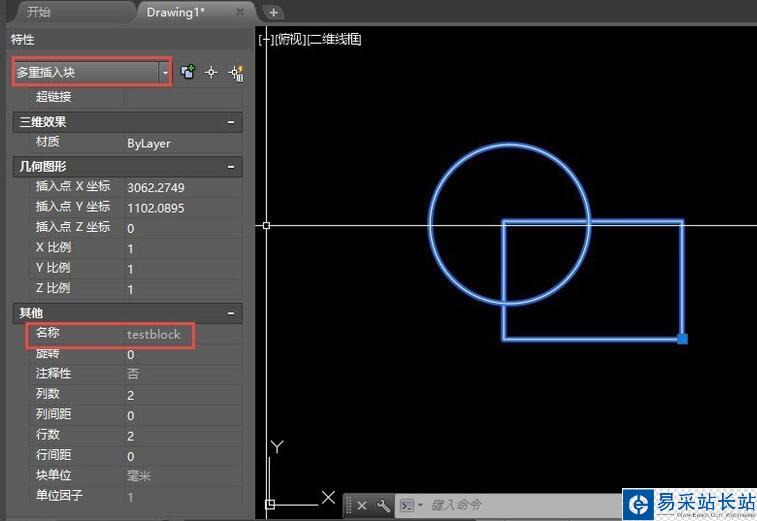

多重插入塊也是無法直接分解的，如果我們看到圖塊顯示為多重插入塊，需要先在特性面板(CTRL+1)看一下圖塊名是不是*U開頭的，如果不是*U開頭的匿名塊，要分解也很容易。
