CAXA中繪制圖紙的時候，經常需要調用標準零件庫中的零件，該怎么調用呢？下面我們就來看看詳細的教程。

軟件名稱：caxa2015電子圖板 簡體中文官方正式版軟件大?。?66.7MB更新時間：2015-01-26

1、在【常用】→【基本繪圖】命令下，找到【提取圖符】圖標。

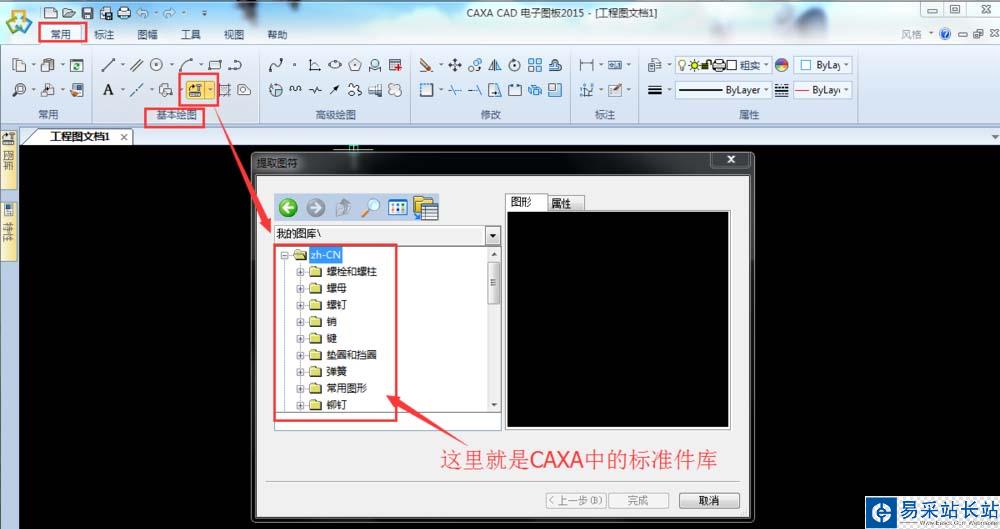

2、點擊【提取圖符】，即可進入CAXA標準零件庫，在這里可以看到有螺栓和螺柱、螺母、螺釘，還有銷、鍵，甚至有法蘭等標準零件。

3、這里我們以調用六角頭螺栓為例來講解。點擊【螺栓和螺柱】，進入【六角圖螺栓】。

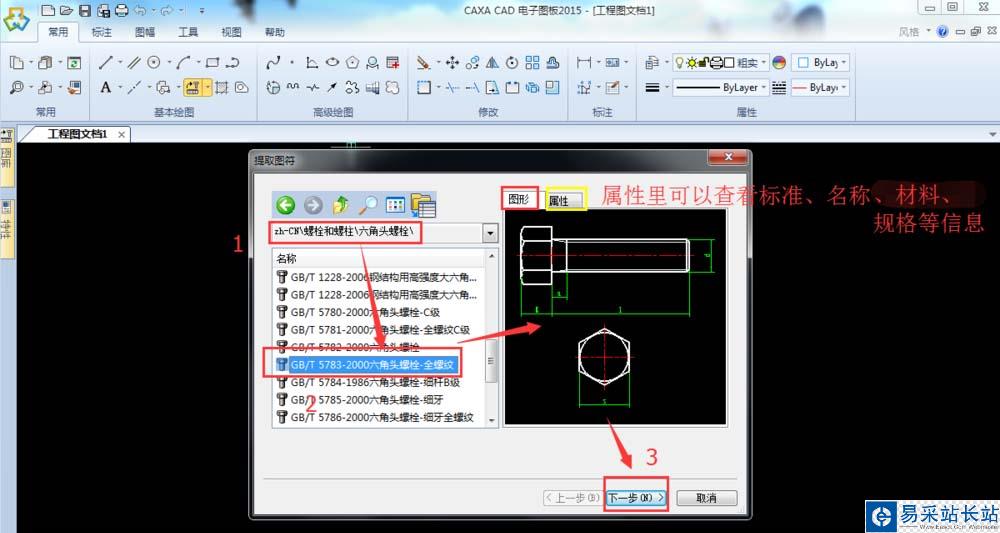

4、在這里有不同國家標準的各類螺栓。用戶根據自己的需要，選擇自己想要調用的螺栓。選擇一種標準后，在右側會顯示其圖形，還可點擊【屬性】查看相關的材料、標準、規格等。選定后，點擊【下一步】。

5、這里進入到了選擇尺寸和規格的界面。首選在左側選擇想要的規格，包括螺紋、長度等，然后在圖案下方的數字前勾選需要調入的視圖，點擊【完成】。這里有一個尺寸開關，默認是關，若打開，會在調入的圖中標注尺寸，有標注尺寸值和尺寸變量兩種，根據自己的需求選擇。

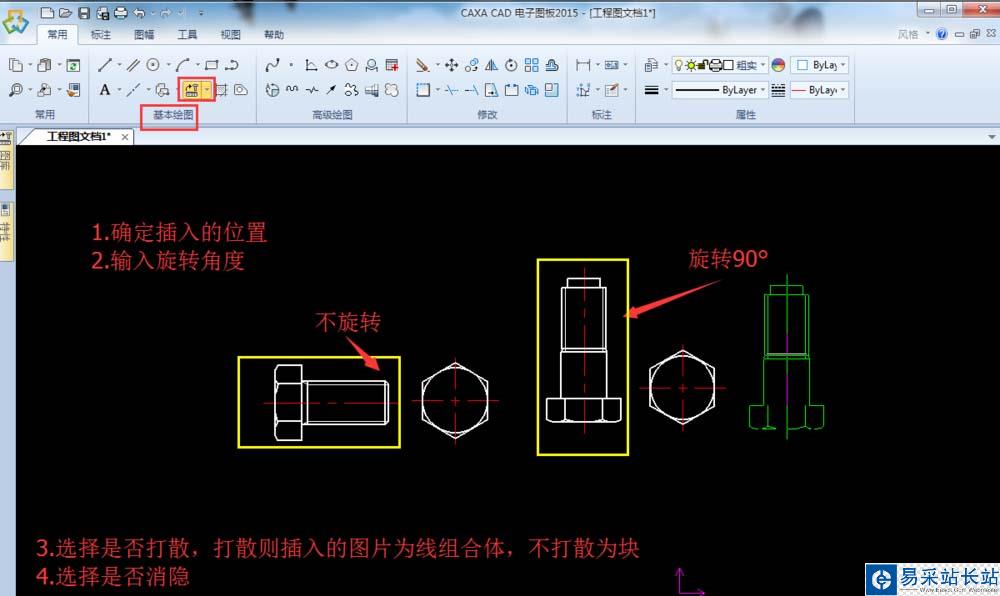

6、點擊【完成】后，進入主繪圖界面，鼠標左鍵點擊要插入的位置，然后選擇是否旋轉，如不旋轉，鼠標右鍵確認；如需要旋轉，輸入要旋轉的角度。在左下方還有【打散】和【消隱】選項，選擇【打散】則插入的圖案為線條組合，【不打散】則圖案為塊，是一個整體；【消隱】是為了裝配后隱匿看不見的部分。到此，調用六角頭螺栓就完成了。

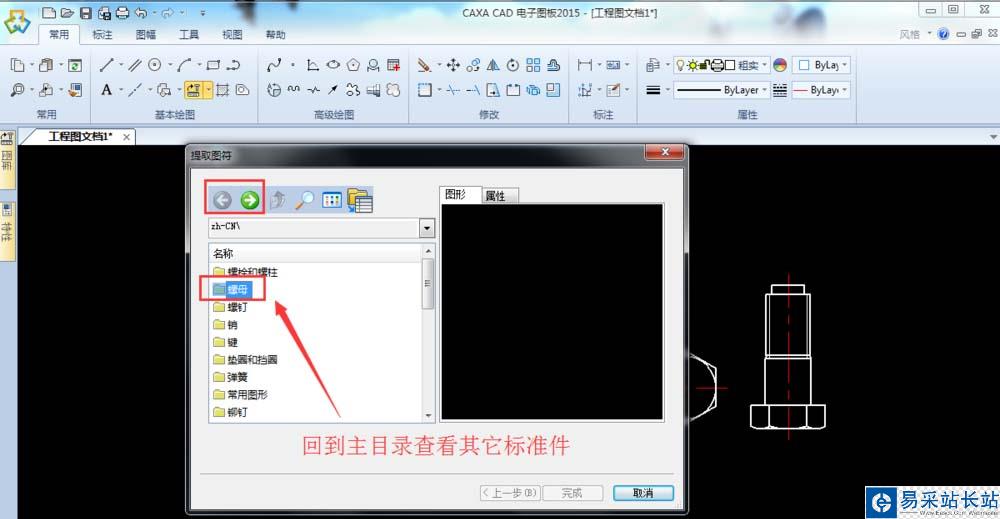

7、如果要調用其他標準件，用同樣的方法，根據自己的需要選擇不同的標準件插入繪圖中即可。
