UG8.0中繪制草圖很方便，該怎么畫草圖呢？下面我們就來看看詳細的教程。

軟件名稱：UG NX8.0正式版 64位 官方安裝免費版軟件大?。?.0GB更新時間：2016-10-20

1、首先打開UG8.0軟件，新建一個文件，進入建模環境，如下圖所示。

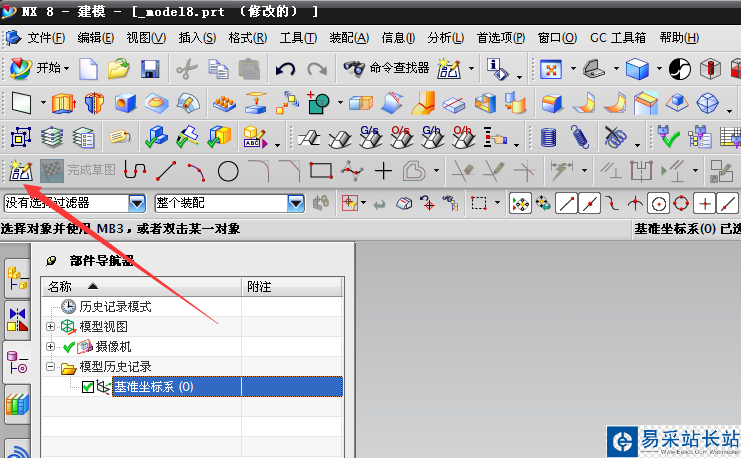

2、通過點擊工具欄的草圖標志，進入創建草圖對話框，或者通過菜單欄：插入—草圖，也能進入創建草圖對話框。

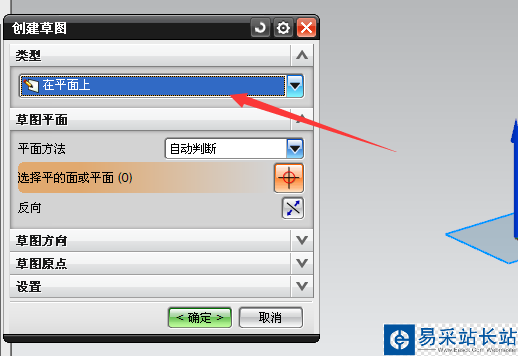

3、在類型選項，選擇：在平面上，就是我們要創建的草圖是在平面上創建的。草圖平面有好幾種，有：自動判斷、現有平面，創建平面，創建基準坐標系四種，如果有繪制好的平面，可以選擇現有平面，這里選擇自動平面，系統會默認坐標系X-Y-Z平面的X-Y平面。

4、在：草圖方向，選擇參考：水平，通過點擊反向可以改變X-Y平面的正反向，就是改變草繪平面的方向。

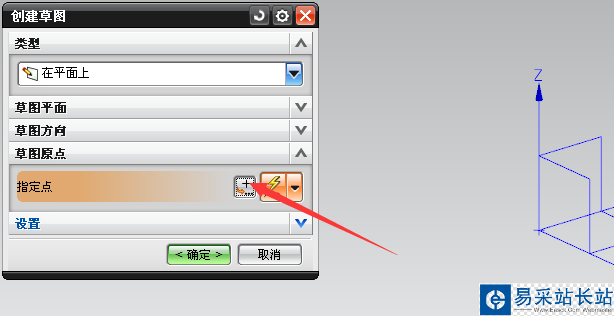

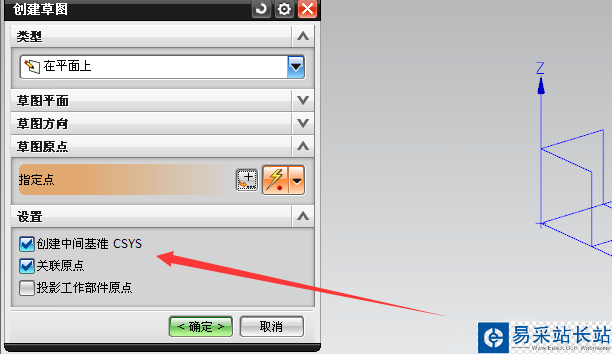

5、在：草圖原點和設置選項，系統默認，不用更改，如下圖所示。然后點擊確定，進入草繪頁面。

6、剛開始坐標系Z軸的方向并不是朝著我們，所以繪圖的時候很不方便，可以通過按F8按鈕，轉換為X-Y平面方向繪圖。

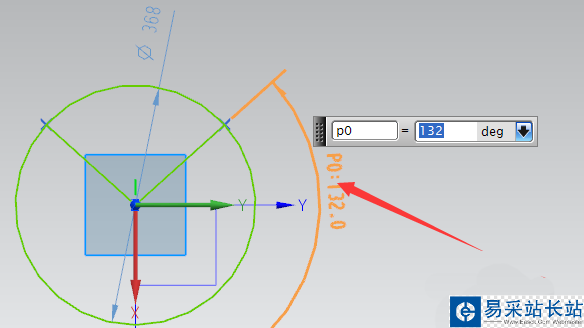

7、然后就可以繪制我們想要設計的圖紙，如下圖所示。如果想更改設計尺寸，可以雙擊尺寸，進行修改。

8、繪制完整之后，點擊完成草繪。

以上就是ug8.0繪制草圖的方法，希望大家喜歡，請繼續關注錯新站長站。
