用CATIA軟件繪制實體字，首先要在工程圖中寫字，然后轉換為空心字，然后再PART文件下拉伸，具體看下面分步操作。

1、打開CATIA軟件，新建一個Drawing文件；

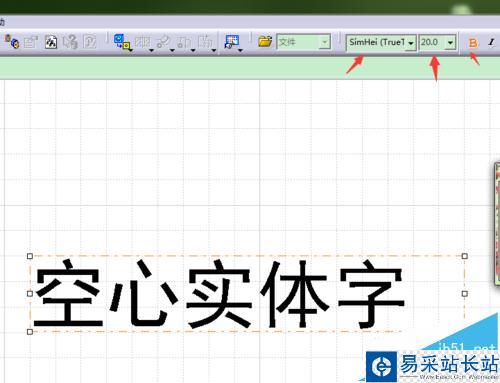

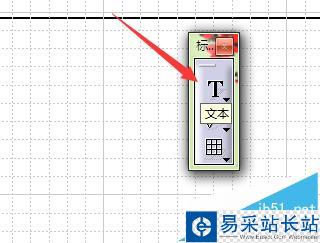

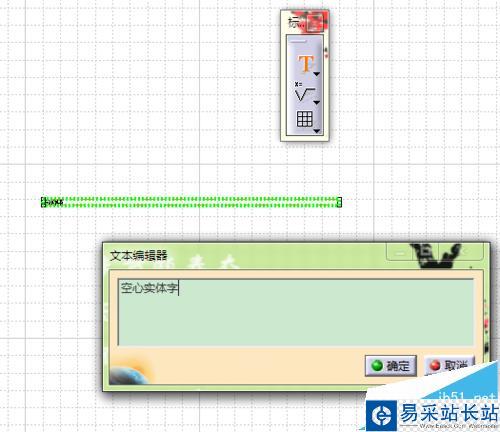

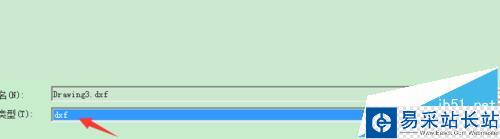

2、選擇文本，在對話框中輸入空心實體字，然后選擇字體（字體很關鍵），字高；另存為DXF文件，（這種文件是萬能格式）

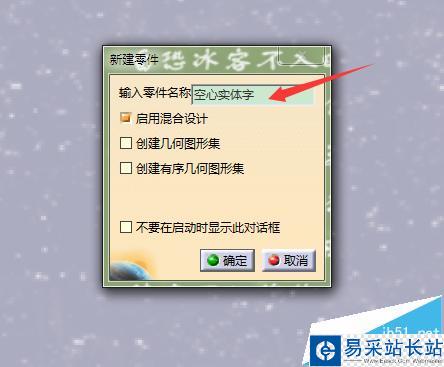

3、新建一個PART文件，命名為空心實體字；

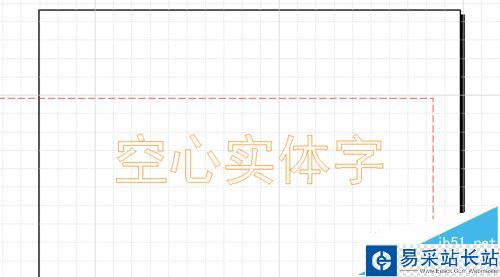

4、打開剛才另存的DXF文件，會發現字體變成空心的了，然后復制；

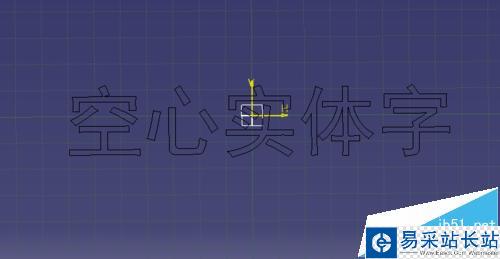

5、在PART文檔中，選擇YZ平面，進入草圖，把復制的空心字粘貼到里面調整到適當位置；

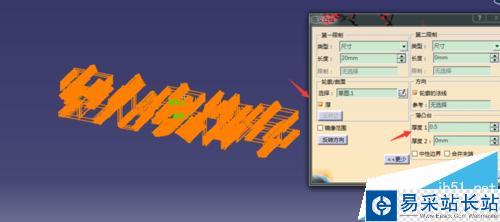

6、退出草圖，進行拉伸，然后添加材質，得到空心實體字。

注意事項：字體的選擇。
