該經驗為大家分享一篇solidwork怎么制作動畫的教程，這是一篇適合新手學習的教程。

軟件名稱：solidworks 2015 3d設計軟件(附序列號) sp5.0 安裝版 64位軟件大?。?.76GB更新時間：2018-05-17

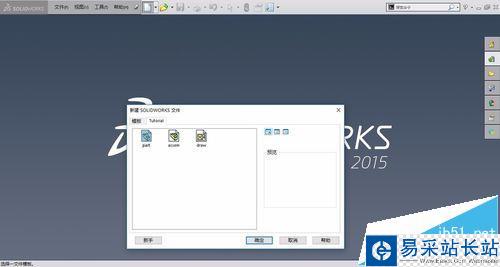

1、雙擊或者右鍵打開三維軟件solidworks2015，其他版本的solidworks軟件都可以使用該教程，然后新建一個零件文件，點擊確定。

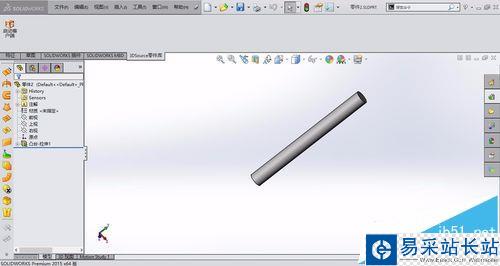

2、在做動畫之前，我們首先利用拉伸凸臺的命令，分別繪制2兩個模型，分別保存命令為零件1和零件2，如下圖所示的模型。

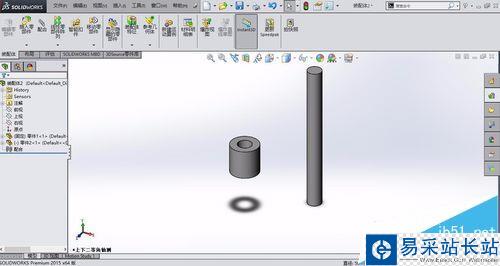

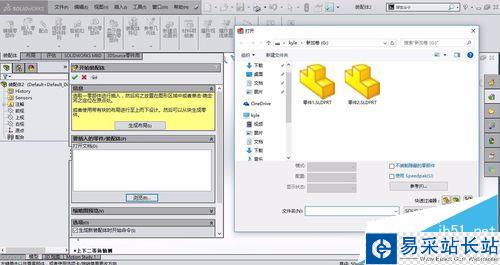

3、保存上述的模型后，我們來新建一個裝配文件，名稱為默認即可，然后將零件1插入裝配文件中，然后點擊插入零件，將另外一個的零件插入裝配體。

4、我們利用配合約束來將2個零件進行約束，點擊配合，選擇同軸心，然后打勾確定完成配合。

5、我們點擊新建運動算例，我們在配合中，已經將零件1固定，即圓套筒固定了，所以我們是移動圓柱體的。

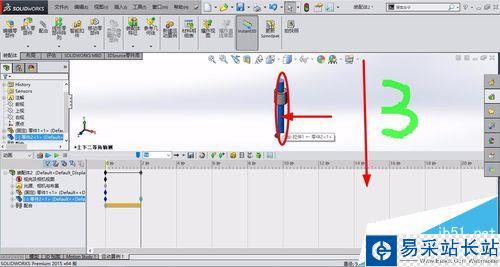

6、現在，按照我下圖所示標注的步驟，來完成。首先將移動時間線條（灰色），再移動菱形狀零件2（藍色）（也可以右鍵放置鍵碼），選取模型零件2使用鼠標移動等方式移動，（出現綠色橫條表示有動畫）最后點擊計算。

7、下圖為該教程的動畫.。
