CAXA做實體填充的時候不可以像CAD一樣可以選擇邊界，只能在封閉圖案內部點擊，因此很多朋友不會使用CAXA2013電子圖板填充圓環圖案。本人也曾遇到該問題，因此發出來與各位共享。

軟件名稱：caxa電子圖板2013 v12.0.0.250 機械版軟件大?。?8MB更新時間：2014-05-21

1、畫兩個同心圓，我們要將其填充成一個圓環，點擊填充命令。

2、右下角會出來選項，默認是“獨立”，此時拾取環內一點進行填充，你將無法填充成一個圓環，而是被整個圓全部填充成實體，這不是我們想要的結果。

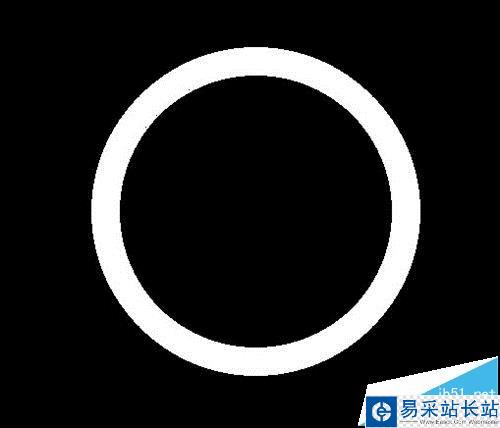

3、點選“填充”命令后，我們將左下角的選項改成非獨立，先點選大圓和小圓中間的環，后點選小圓的內部任意位置（此順序不能錯）。即可生成我們想要的實體填充的環了。
