幾何圖形畫陰影并不難，難在畫斜線陰影。斜線陰影可以使用幾何畫板來畫，下面小編給你介紹一個例子。有興趣的朋友請認真閱讀哦。

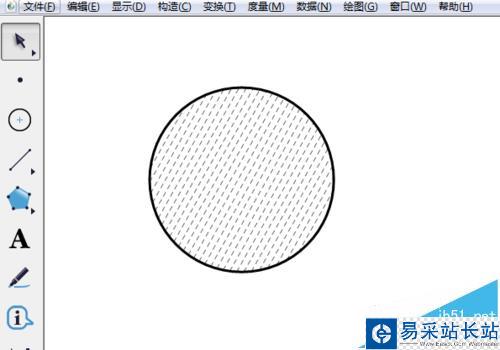

示范圖
1、打開幾何畫板，先畫一個圓，我要在圓內部加上斜線陰影。畫斜線陰影可以采用畫軌跡的方法來進行。所以要有一個動點和一條虛線的動線段。

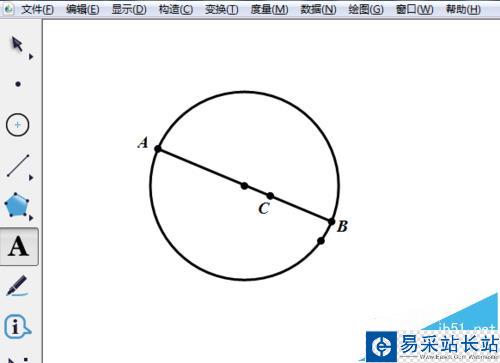

2、利用線段工具，畫一條直徑AB，在AB上任意畫一點C，作為動點。

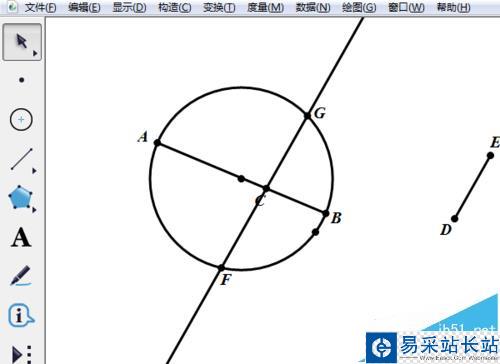

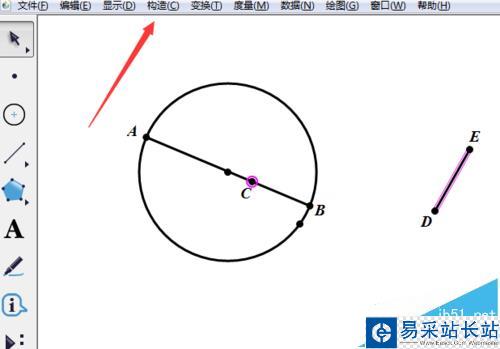

3、畫一條線段DE表示斜線方向。選中點C和線段DE，單擊構造---平行線。交圓于F,G。
4、選中平行線，單擊顯示，隱藏，把它隱藏起來。注意，我們只要圓內的部分。

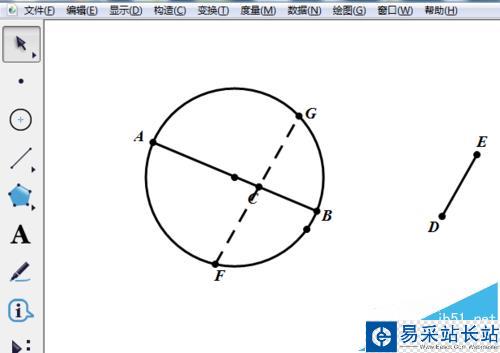

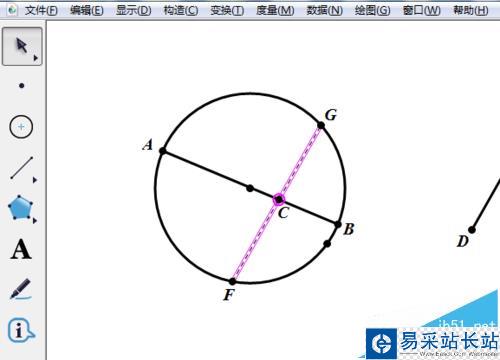

5、畫線段FG，選中它，單擊顯示---線型，設置為細線和虛線。
6、選中點C和線段FG，單擊構造---軌跡。

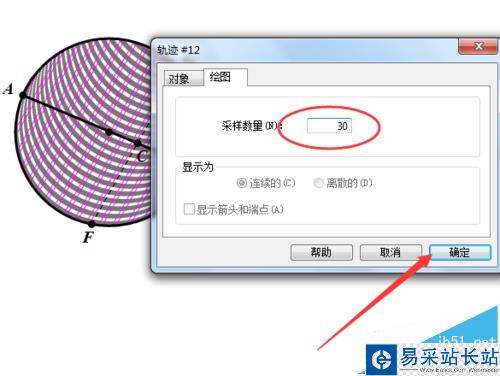

7、選中陰影，右擊---屬性---繪圖，把采樣數量設置為30。默認的采樣數量是500，國語密集。
8、選中多余的點和線段，單擊顯示---隱藏，這樣就可以了。

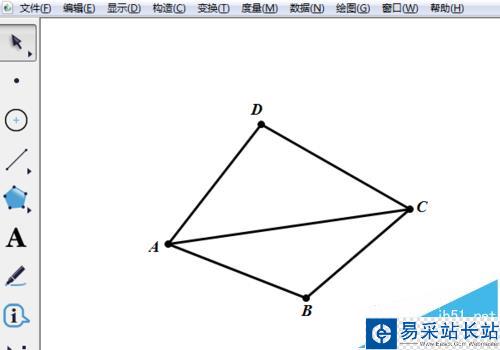

9、如果是多邊形應該如何處理呢？比如四邊形。連結AC，這樣把它分割成兩個三角形，就可以按照上面的方法分兩次進行。

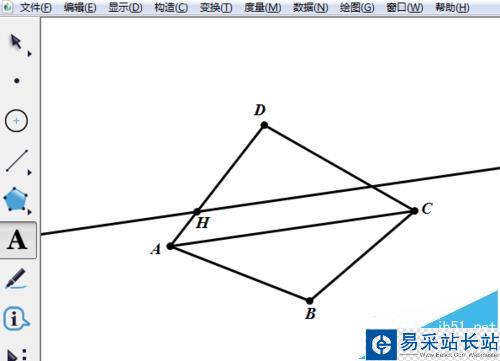

10、這時候可以在AD上任意畫一個動點，斜線方向就一AC為準。按早上面的方法進行下去。

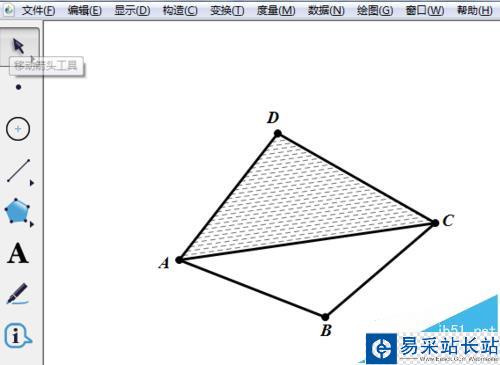

11、這樣畫出了上半部分，同樣的可以畫出另一部分。
