學機械相關專業的同學都應該會用到這個軟件，想我第一次畫彈簧，不知道該怎么繪制，后來摸索以后知道了，下面我以圖片中的彈簧為例，寫個教程幫幫那些沒聽課的孩子。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 64位軟件大?。?4.GB更新時間：2016-06-27

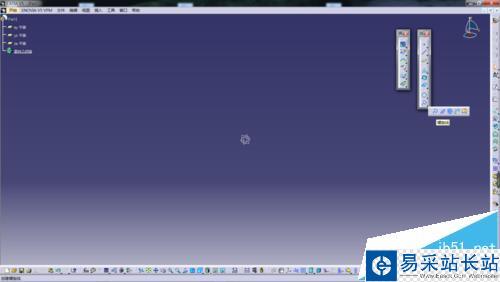

1、新建part。

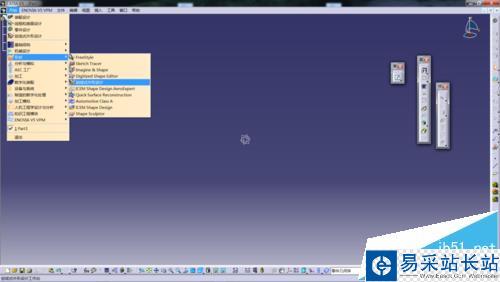

2、開始 →形狀 →創成式外形設計。

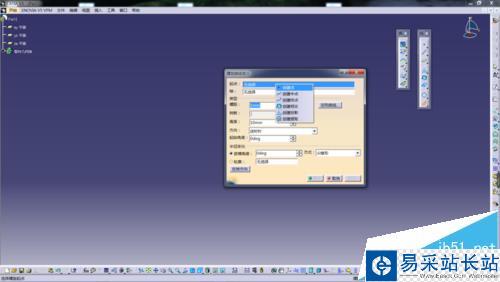

3、直接選中螺旋線，如圖。右鍵單擊起點，創建點。（創建點的規則是 以螺旋線的中心線到中心周線的距離為X或Y軸坐標。）這里我們創建的坐標為（0,20,0）。

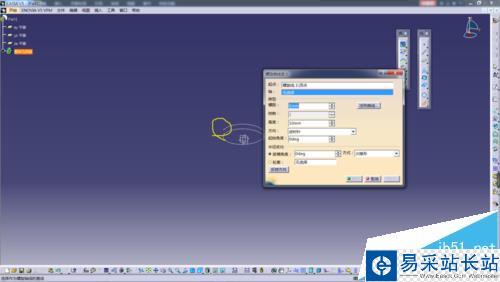

4、右鍵軸，選擇X或Z軸。（由于點在Y軸上，所以選擇X或Z軸，便于我們操作。）這里我們選擇Z軸。螺距5，高度7.5.這里要注意，高度一定是螺距的1.5倍?。?！后面多余的部分會被切除。確定，生成第一段螺旋曲線。

5、選中螺旋線Z軸上放的端點，螺旋線，Z軸，螺距12，高度90。確定，生成第二段曲線。

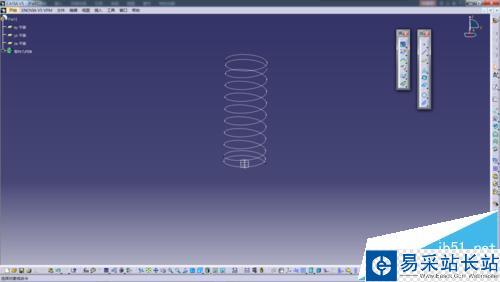

6、選中最上方的端點，單擊螺旋線，選Z軸，螺距5，高度7.5.生成第三段曲線。

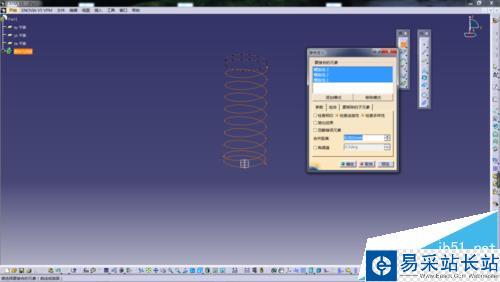

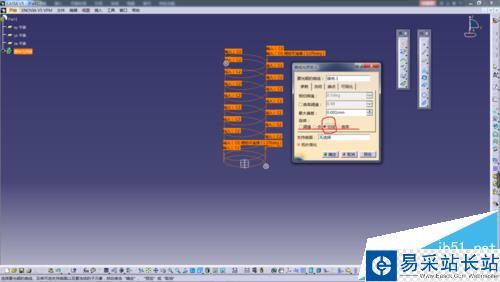

7、單擊接合命令，選中三段曲線，確定。單擊曲線光順，選中曲線，改閾值為切線，確定。
