1、打開catia三維制圖軟件，呈現如下圖界面;

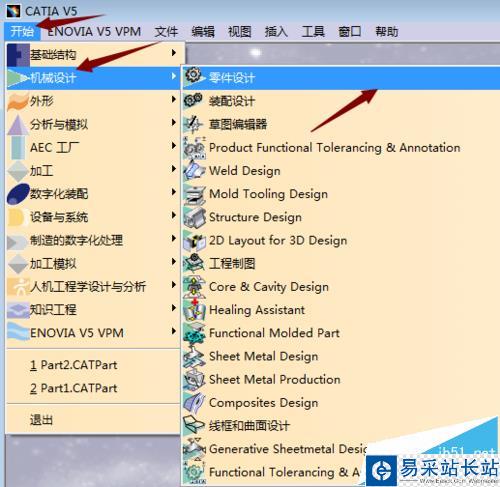

2、點擊打開界面中最上面的菜單欄中，找到開始命令，左鍵點擊開始命令，在彈出的下拉菜單中選擇機械設計，然后找到零件設計如下圖;

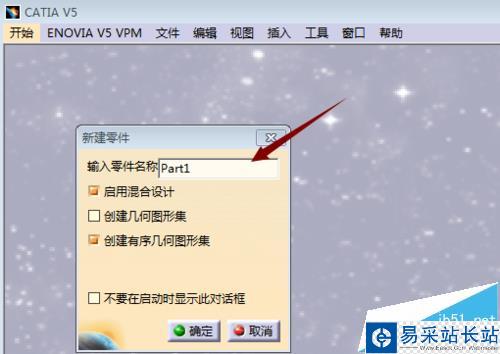

3、左鍵點擊零件設計，彈出新建零件對話框，具體如下圖；

4、在對話框中填入零部件名稱，點擊確定彈出零部件設計界面，如下圖；

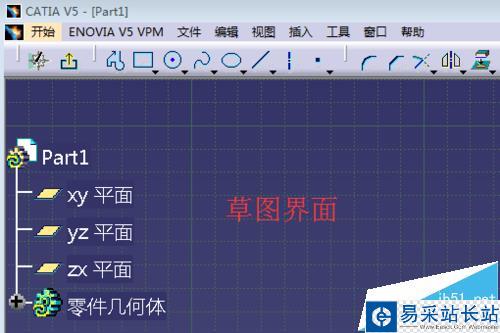

5、在零件件設計界面，點擊選擇X、Y、Z三個平面中的一個平面，然后點擊進入草圖繪制，如下圖

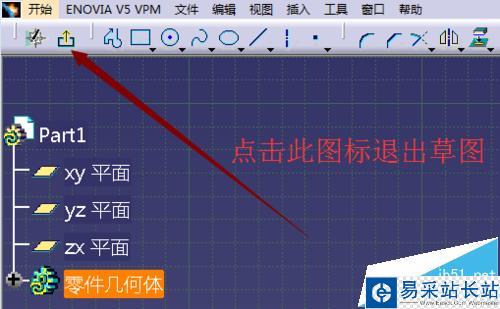

6、如果繪制完成后，需要退出草圖。只需要點擊退出工作臺即可回到零部件設計界面。具體如下圖；
