在繪制工程圖中，有些內在的線條是看不到的，所有需要對齊剖開，剖開就需要剖面符號來表示是剖開的，剖面符號就用到了，如下圖。

軟件名稱：caxa2015電子圖板 簡體中文官方正式版軟件大小：966.7MB更新時間：2015-01-26

1、雙擊運行程序；

2、彈出對話框按確認鍵；

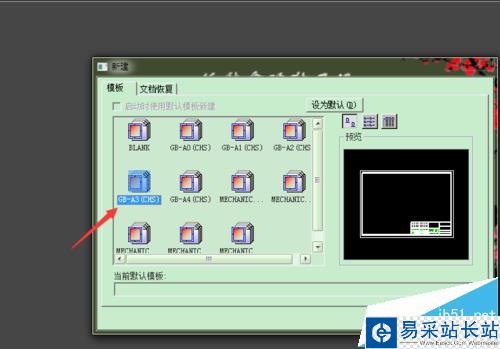

3、新建A3圖框；

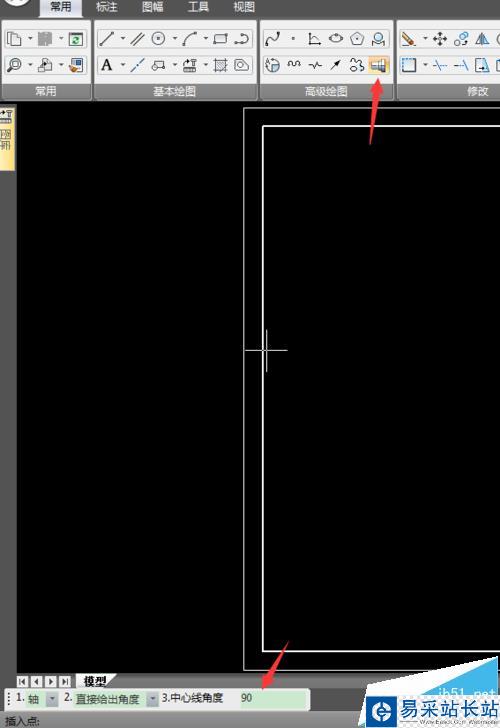

4、選擇軸孔工具繪制一個凸臺；

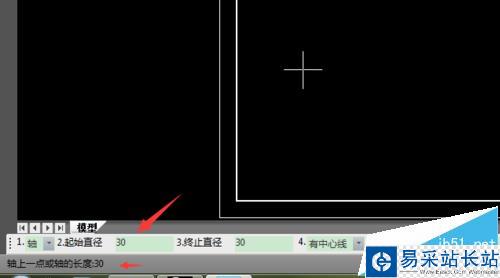

5、凸臺屬性如下圖；

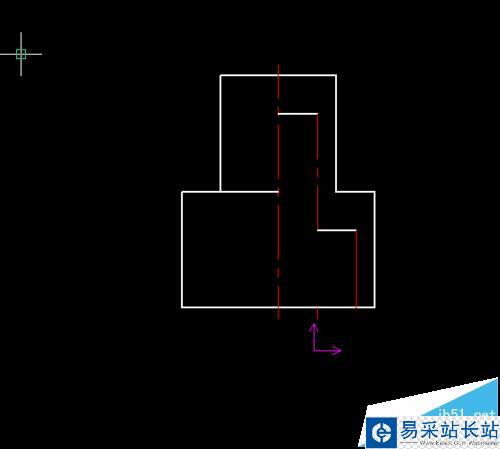

6、按照圖示繪制；

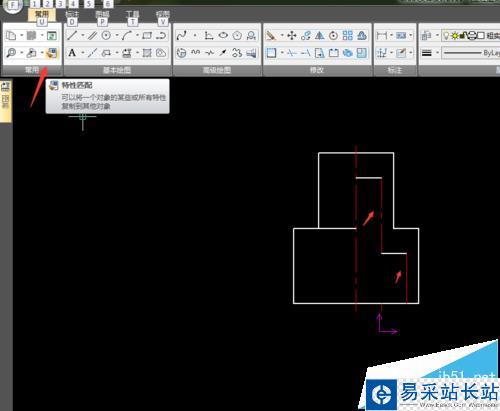

7、然后用特性匹配工具改成如下圖；

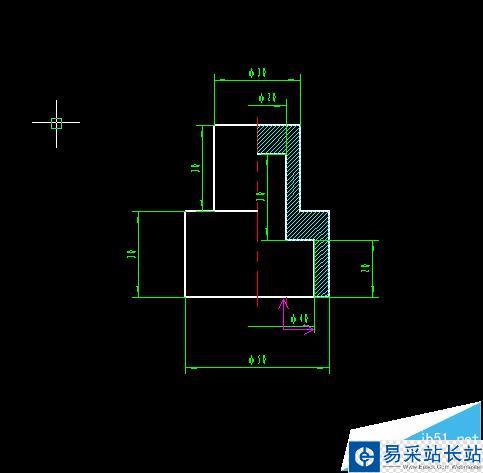

8、選擇剖面線，注意剖面線修改如下圖；

9、添加相關尺寸，保存圖紙，完成。

注意事項：

注意箭頭處

注意剖面線的角度
