在繪制工程圖的時候，經常為了表示不同的事物二用不同粗細，不同顏色的線條表示，這次分享一下線條的變換。

軟件名稱：caxa2015電子圖板 簡體中文官方正式版軟件大?。?66.7MB更新時間：2015-01-26

1、雙擊運行程序，打開CAXA文件；

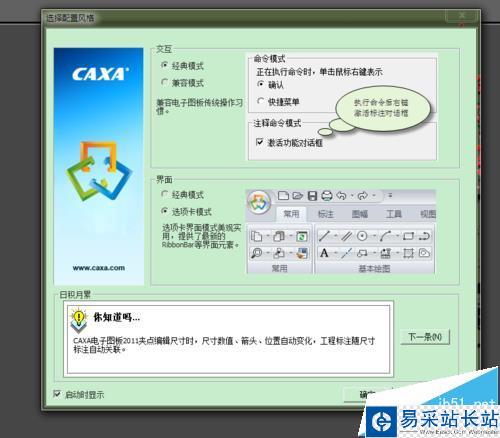

2、在探出對話框按確認鍵；

3、建立一個A3圖框；

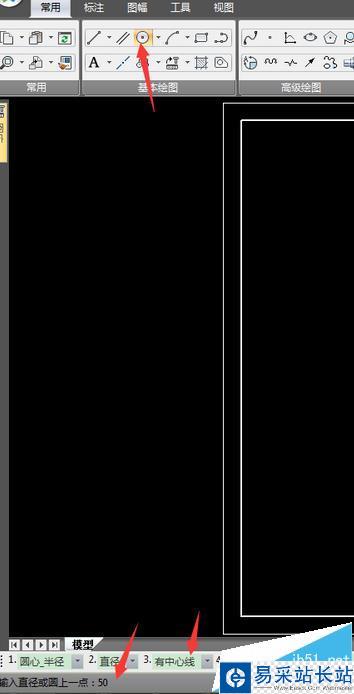

4、繪制一個直徑50的圓；

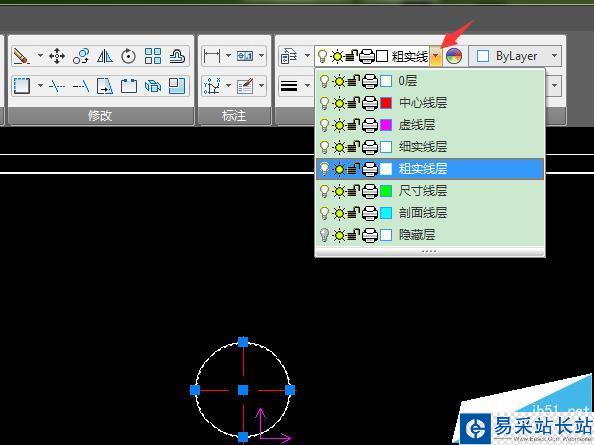

5、點擊圖層，可以使用原始圖層的默認線條；

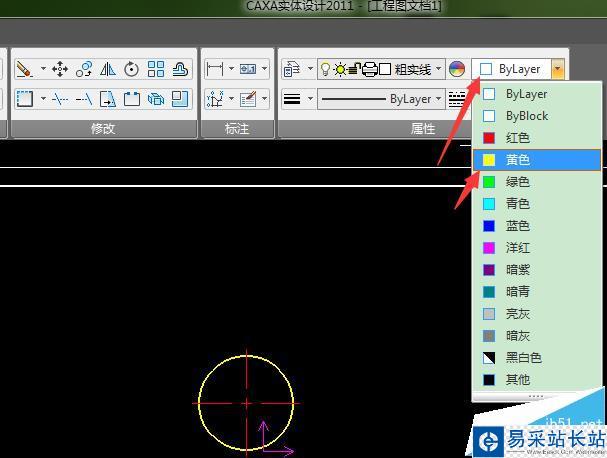

6、點擊顏色可以修改圖層中線條的顏色；

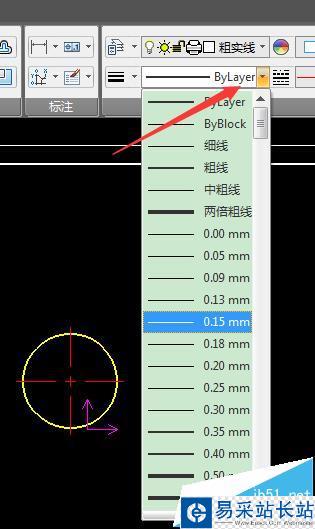

7、點擊線寬可以修改圖層中的線寬；

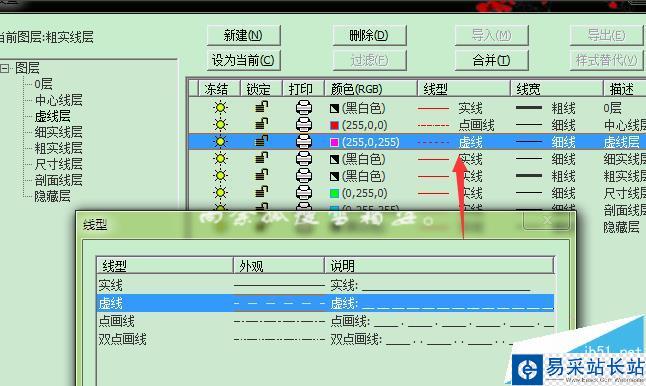

8、點擊線型可以修改圖層中的線型；

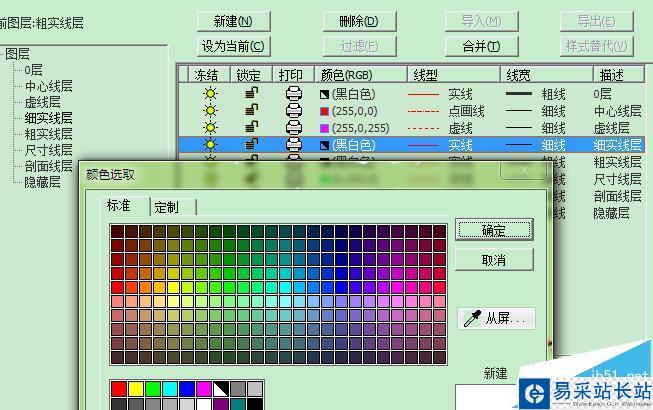

9、當然也可以圖層左邊的小三角進行圖層的各種操作；包括顏色線型，線寬等等

10、修改滿足要求后，保存圖紙。

注意事項：

注意箭頭處

注意圖層中線條改變之后，更換圖層線條就隨之變化
