我們在工作中，經常會用到pdf格式的圖紙，而有時客人提供的報價圖紙又是PDF格式，但圖紙里有些尺寸卻沒有標尺寸，這時我們需要知道怎么辦？這里就需要用到測量工具，不要小看這個功能，不會使用的測量就會錯誤。下面我們來看看到底怎么去使用測量工具。

1、打開一個PDF圖紙，舉個例：比如測量圖紙中的產品的長。

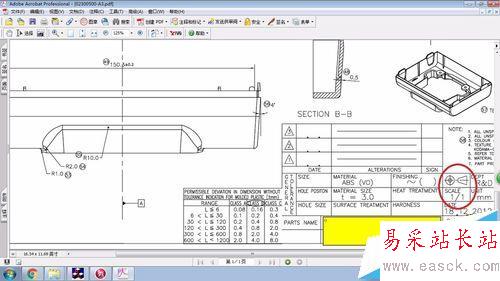

2、首先我們要學會檢查圖紙的存放比例，圖紙的右下方會有一些關于圖紙產品的信息，看“SCALE"項，如果是1/1,測量出來是多少就是多少，如果是2/1,測量出來的結果就要除以2.

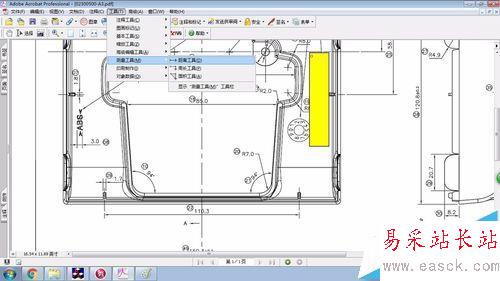

3、打開”工具“下拉菜單下的“測量工具”，選擇“距離測量”。

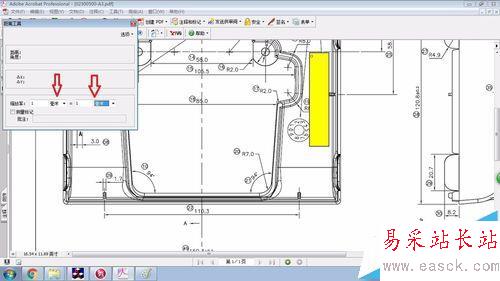

4、打開測量畫面，在“縮放率”那里把單位改成“毫米”，我們國內圖紙一般是以毫米為單位的。

5、鼠標對準要測量的線條，與線條對齊，從需要測量的一端拉到另一端。

6、角度那里是90或180度，說明是直線的，測量結果也就顯示出來了。但是PDF測量數據不太準確，所以說還是轉成CAD測量要準備一些。
