在畫一些簡單的框圖、流程圖時，visio是一款很好用的作圖軟件。在使用latex進行排版的時候，多使用eps格式的圖形，因為它是矢量圖，可以無限放大而不影響清晰度。本文介紹怎樣從visio中導出eps圖形，并去掉多余的邊框。

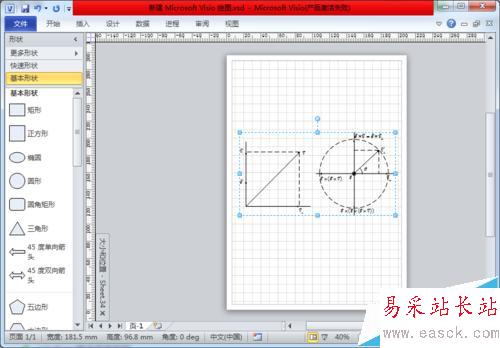

1、首先，打開要轉換的visio文件。這里我們以圖中的visio圖形為例，整個圖形只占頁面的中間部分。在輸出eps圖形之前，我們需要安轉Adobe Acrobat 9 Pro，在安裝是選擇典型安裝就可以。我們主要用它的虛擬打印機和后續的編輯功能。下面開始轉換。

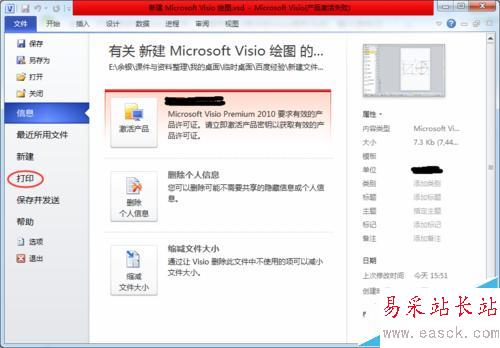

2、首先選中要導出的圖像區域，這里以上一步藍色虛線框中的區域為例。然后單擊Visio的“文件”菜單，選擇打印。

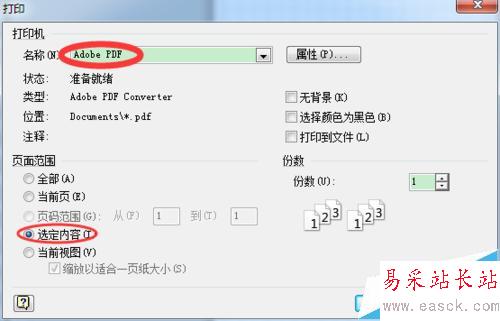

3、在彈出的打印對話框中，打印子選擇“Adobe PDF”，勾選“選定內容”前面的復選框。

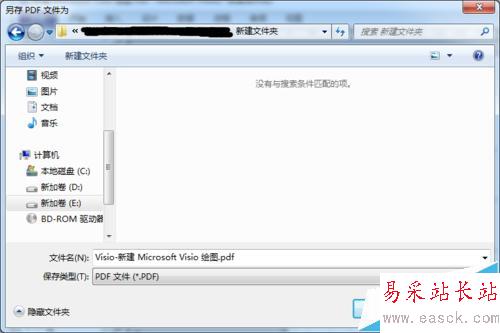

4、點擊確定，彈出對話框選擇打印生成的pdf的文件位置，然后點擊保存即開始打印。

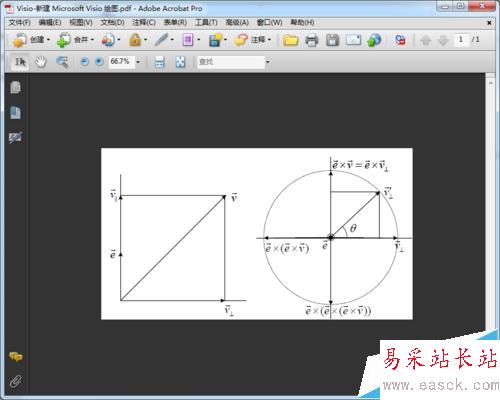

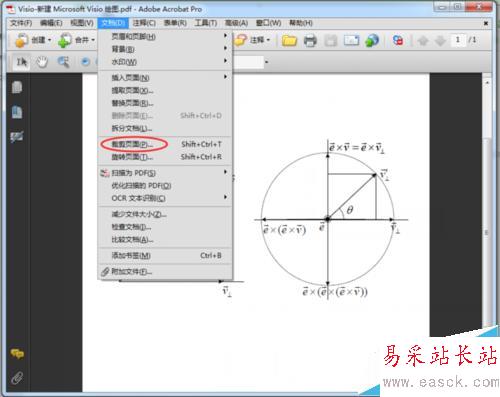

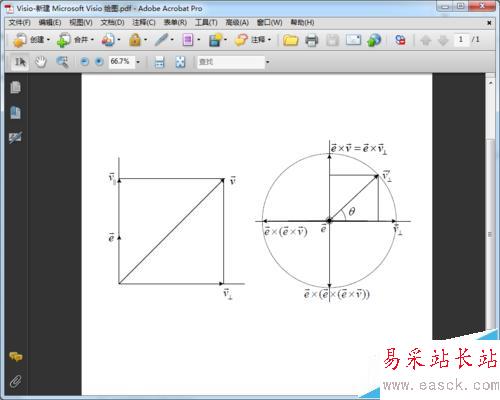

5、打印完成后，用Adobe Acrobat 9 Pro打開文件。由于打印時默認采用的A4紙張，因此圖形周圍有很多空白邊框。點擊“文檔”菜單，選擇“裁剪頁面”。

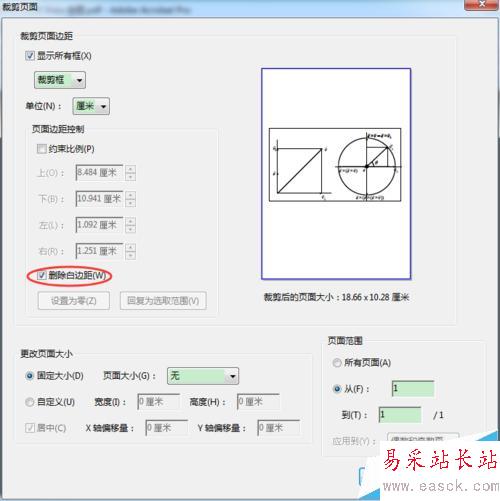

6、在彈出來裁剪對話框中，勾選“刪除白邊距”前面的復選框，點擊確定，可以看到白邊框沒了。

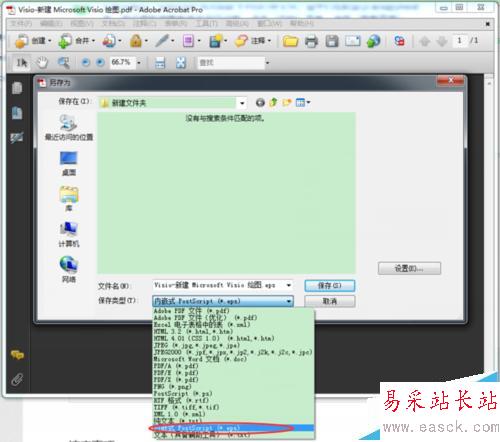

7、然后點擊“文件”菜單下的“另存為”選項。在彈出來的保存對話框中，選擇保存的文件格式為“eps”，重命名保存的文件名，點擊保存，就成功得到了eps文件。
