PDF閱讀器怎么查看立體的查看3D圖檔？下面我們就來看看3d文件的查看方法，請看下文詳細介紹。

1、用proe軟件打開一個3d圖檔，另存為一個副本

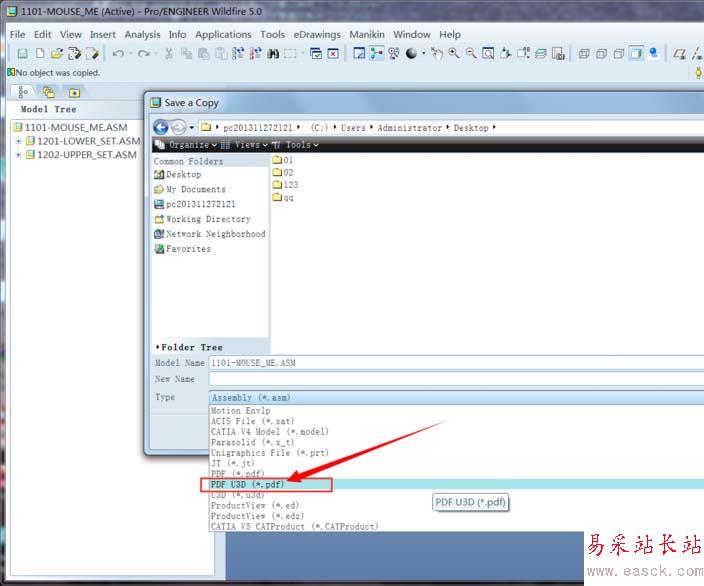

2、選擇保存格式的時候一定要選擇PDF U3D，SolidWorks里面情況是另存為pdf圖檔的時候勾選作為3D pdf即可。

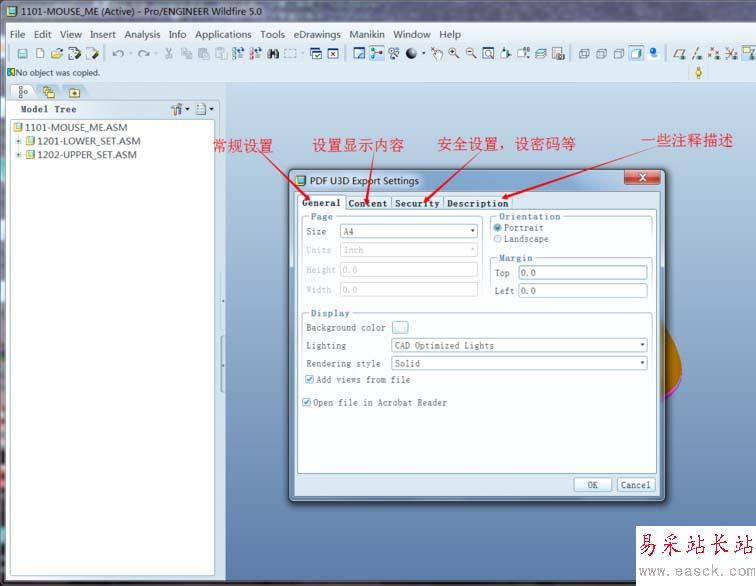

3、按它的默認設置即可。點ok

4、保存成功后，我們可以看到電腦里面多了一個pdf格式的圖檔，圖標是跟普通pdf是一樣的。沒錯，直接雙擊打開即可。

5、默認是Adobe reader，打開圖檔后，軟件提示單擊激活3D屬性。

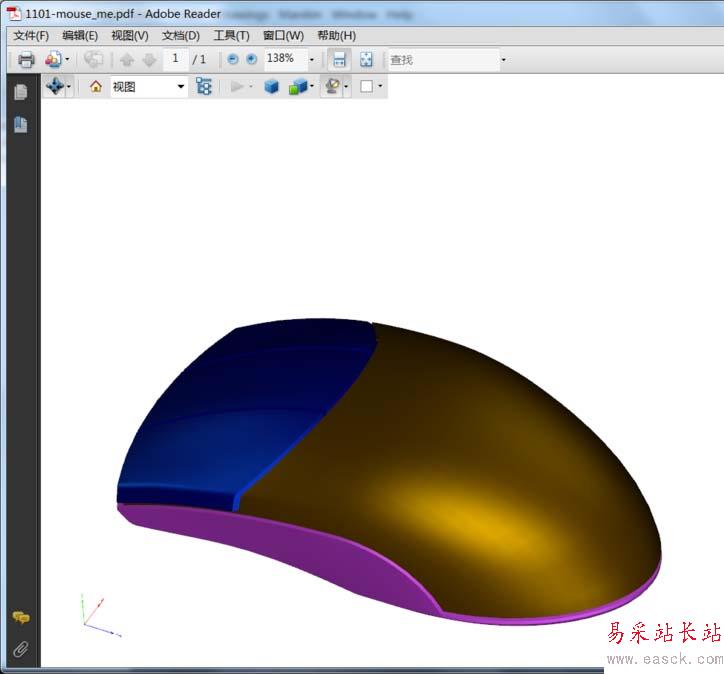

6、單擊鼠標后背景變成了白色，并多了一排工具欄

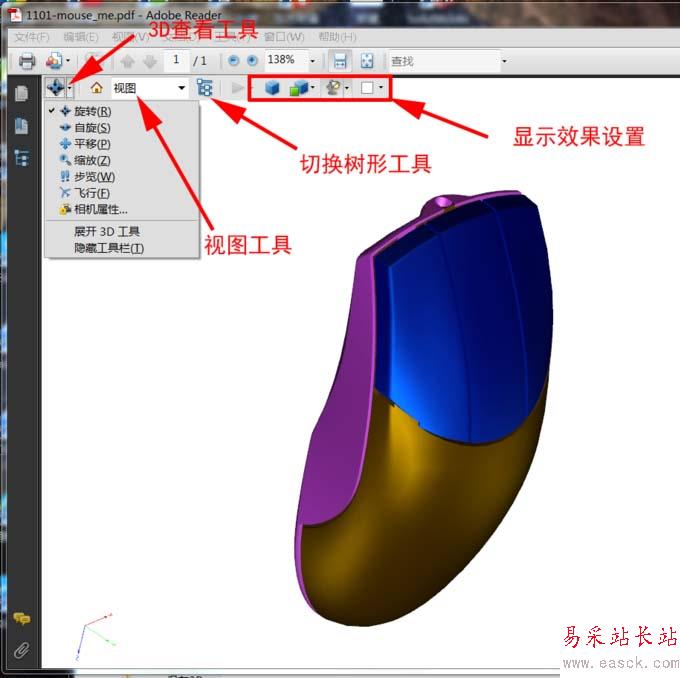

7、各工具欄的大致用法看下圖說明

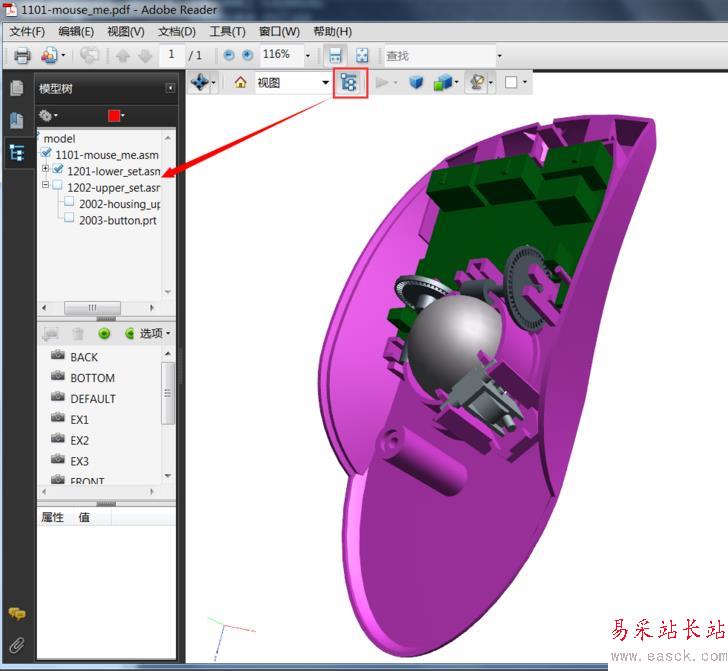

8、重點講解一下這個模型樹的用途。這里我們可以隱藏顯示各個零部件，還可以單獨隔離相應的零部件來查看，非常的方便。

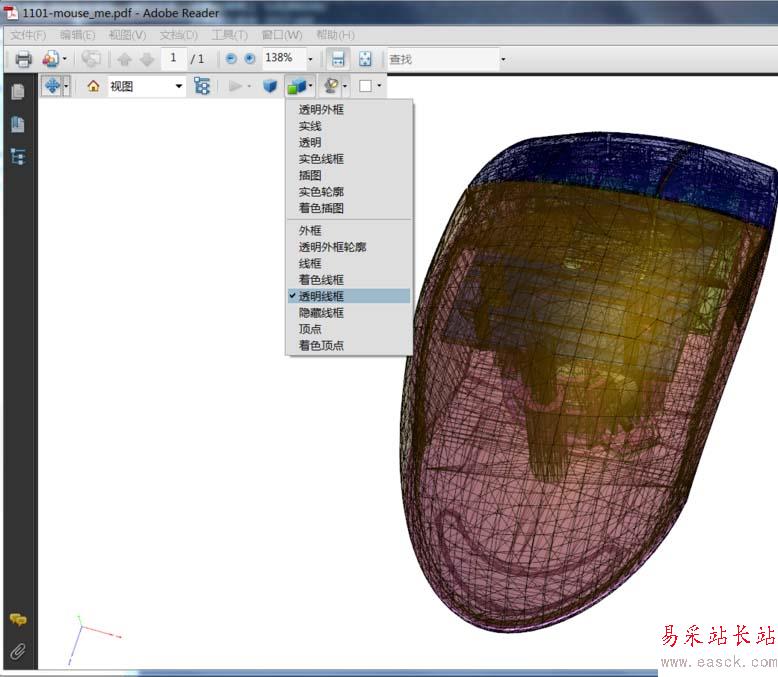

9、這個模型渲染模式工具可以設置不同的顯示模式來觀察產品，非常的方便。其它工具體會一下就很容易操作。

以上就是PDF查看3D圖檔的教程，希望大家喜歡，請繼續關注錯新站長站。
