軸網是由兩組到多組軸線與軸號、尺寸標注組成的平面網格，是建筑物單體平面布置和墻柱構件定位的依據。 完整的軸網由軸線、軸號和尺寸標注三個相對獨立的系統構成。這里介紹制直線軸網和圓弧軸網的繪制。

1、直線軸網功能用于生成正交軸網、斜交軸網或單向軸網，由命令【繪制軸網】命令中的“直線軸網”標簽執行。

軸網柱子→繪制軸網(HZZW)

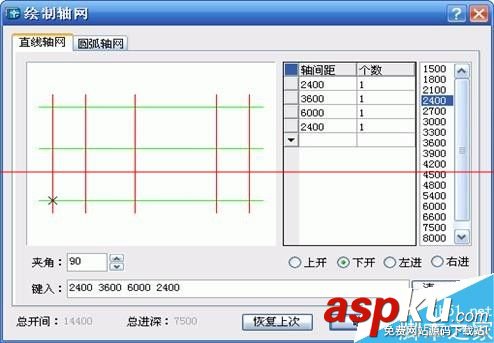

單擊繪制軸網菜單命令后，顯示【繪制軸網】對話框，在其中單擊“直線軸網”標簽，輸入開間間距如下：

2、 輸入軸網數據方法： 1. 直接在[鍵入]欄內鍵入軸網數據，每個數據之間用空格或英文逗號隔開，輸入完畢后回車生效。 2. 在電子表格中鍵入[軸間距］和[個數]，常用值可直接點取右方數據欄或下拉列表的預設數據。

3、如果第一開間(進深)與第二開間(進深)的數據相同，不必輸入另一開間(進深)。

* 輸入的尺寸定位以軸網的左下角軸線交點為基點，多層建筑各平面同號軸線交點位置應一致。

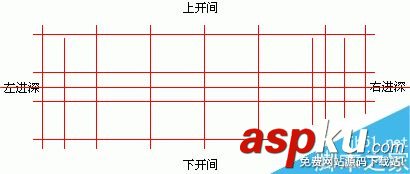

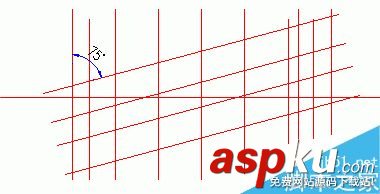

實例：上開間鍵入：4*6000，7500，4500 下開間鍵入：2400，3600，4*6000，3600，2400。左進深鍵入： 4200，3300，4200 右進深與左進深同，不必輸入。正交直線軸網，夾角為90度：  斜交直線軸網，夾角為75度：

4、墻生軸網

在案設計中，建筑師需反復修改平面圖，如加、刪墻體，改開間、進深等，用軸線定位有時并不方便，為此天正提供根據墻體生成軸網的功能，建筑師可以在參考柵格點上直接進行設計，待平面方案確定后，再用本命令生成軸網。也可用墻體命令繪制平面草圖，然后生成軸網。

軸網柱子→墻生軸網(QSZW)

點取菜單命令后，命令行提示：請選擇墻體<退出>: 點取要生成軸網的所有墻體或回車退出。

在墻體基線位置上自動生成沒有標注軸號和尺寸的軸網。

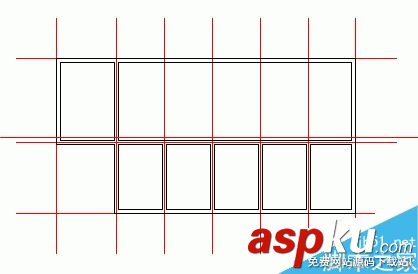

墻生軸網設計實例

先使用【墻體繪制】命令繪制墻體，執行【墻生軸網】生成軸線：在實例中墻軸線是按墻體繪制中的基線生成的。

5。、軸網合并

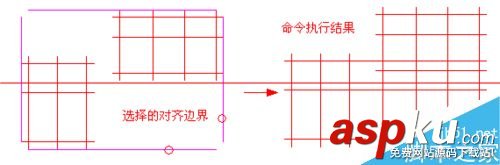

本命令用于將多組軸網的軸線，按指定的一個到四個邊界延伸，合并為一組軸線，同時將其中重合的軸線清理。目前本命令不對非正交的軸網和多個非正交排列的軸網進行處理。

軸網柱子→軸網合并(ZWHB)

點取菜單命令后，命令行提示：

請選擇需要合并對齊的軸線<退出>:這里請圈選多個軸網里面的軸線，對同一個軸網內的軸線沒有合并必要；

請選擇需要合并對齊的軸線<退出>: 接著選取或者回車結束選擇；

請選擇對齊邊界<退出>: 在圖上顯示出四條對齊邊界，點取需要對齊的邊界，命令開始合并軸線；

請選擇對齊邊界<退出>: 接著繼續點取其他對齊邊界；

請選擇對齊邊界<退出>: 回車結束合并；

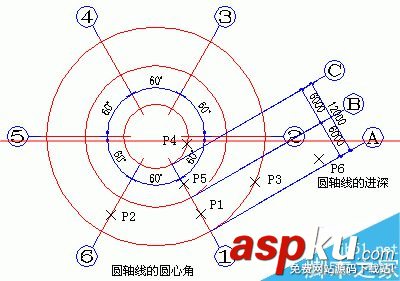

6、圓弧軸網由一組同心弧線和不過圓心的徑向直線組成，常組合其他軸網，端徑向軸線由兩軸網共用，由命令【繪制軸網】命令中的“圓弧軸網”標簽執行。

軸網柱子→繪制軸網(HZZW)

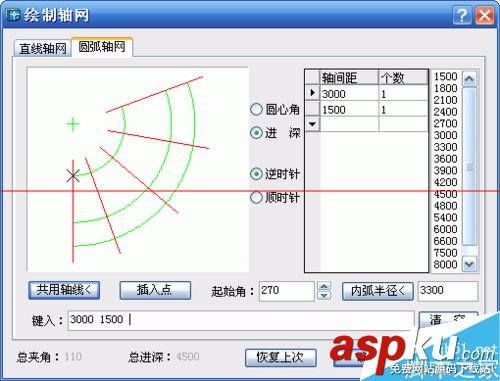

單擊繪制軸網菜單命令后，顯示【繪制軸網】對話框，在其中單擊“圓弧軸網”標簽，輸入進深的對話框如下：

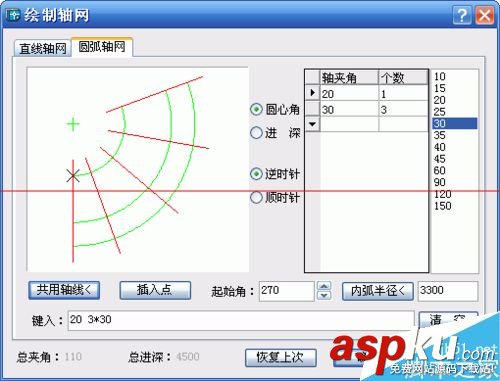

輸入圓心角的對話框顯示如下：

7、輸入軸網數據方法： 1. 直接在[鍵入]欄內鍵入軸網數據，每個數據之間用空格或英文逗號隔開，輸入完畢后回車生效。 2. 在電子表格中鍵入[軸間距］/[軸夾角]和[個數]，常用值可直接點取右方數據欄或下拉列表的預設數據。

8、圓弧軸網設計實例：

進深：1500，3000 圓心角：20，3*30   內弧半徑：3300

輸入參數后，單擊【共用軸線<】按鈕，在圖上點取軸線2，逆時針方向拖動

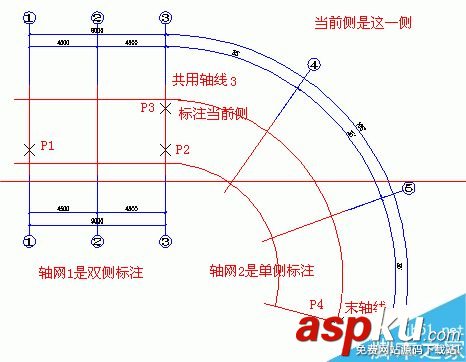

標注完成的組合圓弧軸網如下圖所示：
