天正軟件是依據Autocad軟件進行二次開發的一個插件，用天正編輯過的DWG文件，用autocad軟件直接打開時，有些內容無法顯示，需要導出來變成autocad可以識別的Dwg文件。

1、對于不能查看的內容做個對比，用T20繪制的機柜立面圖和線纜標識，可以全部顯示，查看標題欄，可以看到是用T20軟件打開，還是用Autocad打開，如下圖：

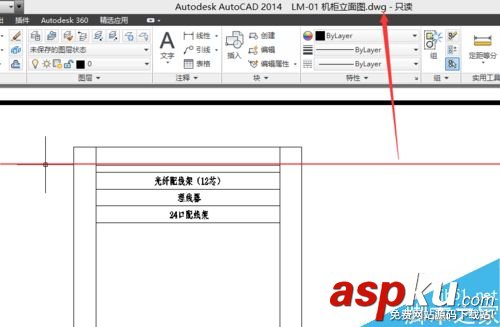

2、用Cad打開后，標識和引線不顯示以及機柜的安裝位置（U數）不顯示。同時打開同一個文件時，有一個顯示是只讀，沒有寫權限。如下圖：

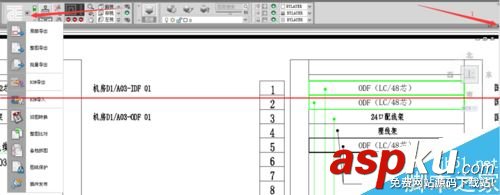

3、我的天正默認隱藏T20自帶的菜單組，可以點擊三角按鈕將其顯示出來，再點擊天正公司的軟件logo處，彈出菜單，如下圖：

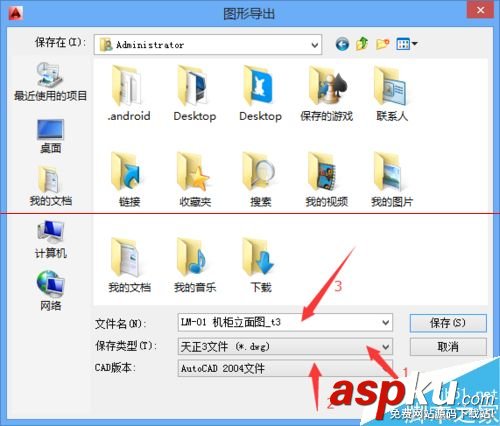

4、選擇彈出菜單中的【整圖導出】按鈕，彈出對話筒框，如下圖：

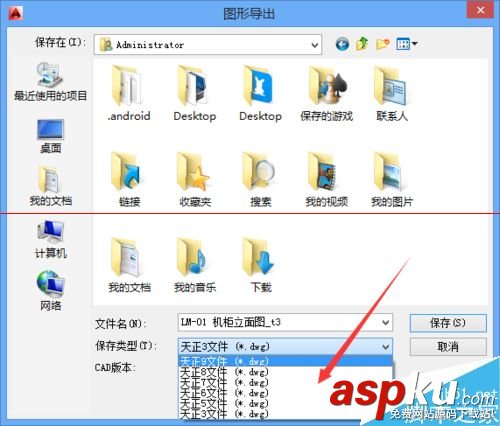

5、可以在保存類型中選擇天正3-9的文件，一般說的導T3格式，就是天正3的格式，用Autocad軟件可以直接打開并識別圖紙中所有內容。天正8文件為天正8.5編輯的文件，也是天正格式，CAD不能直接識別，但是天正8.5的軟件可以直接識別，默認T20的格式，8.5版本的天正軟件不能識別，天正9為天正2014軟件，其它版本的不常用就不再介紹了。

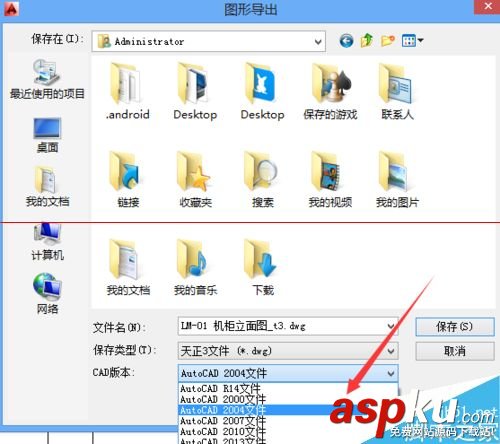

6、在CAD版本中可以選擇打開該圖紙的CAD軟件版本或者說是圖紙保存格式有2004、2007、2010、2013等格式，選擇適用的CAD版本即可。

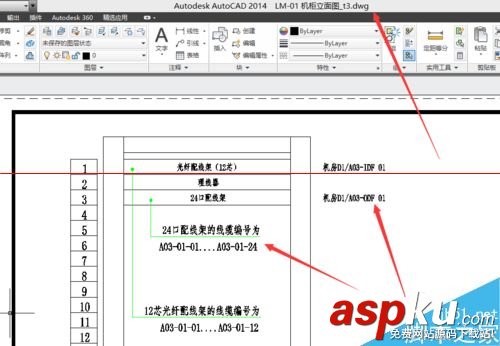

7、導出成功后，文件名字中會自動添加_t3的文字，下圖為導出t3后的CAD文件，通過標題欄可以查看到是用autocad軟件直接打開的，引線、標識、機柜的U數等都有顯示。

注意事項：如果用T20編輯的圖紙，想用2014版本的天正軟件打開，可以存成T9格式，但是普通autocad軟件還是不能完全顯示。
