對于比較復雜的截面模型，畫起來比較費時，如果有cad草圖，可以直接導入，快來試試吧。

1、將現有的CAD圖紙保存在英文目錄下，文件名也要改成英文的。

2、打開UG6.0.

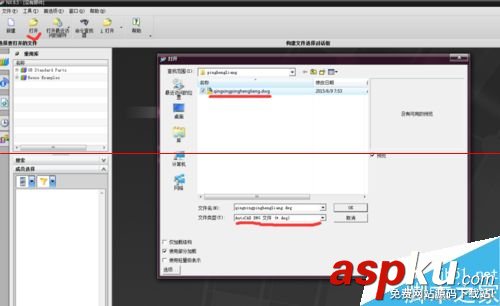

3、點擊【打開】。找到保存的cad文件，【文件類型】選擇『*.dwg』。如圖所示，點擊【ok】

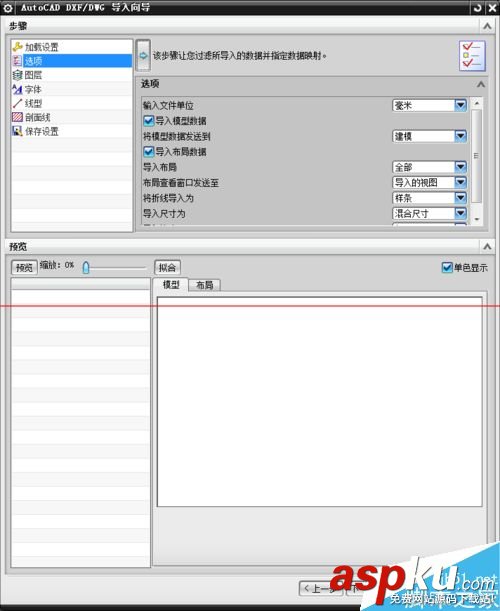

4、彈出AutoCAD DXF/DWG 導入向導。默認設置就可以，點擊【完成】

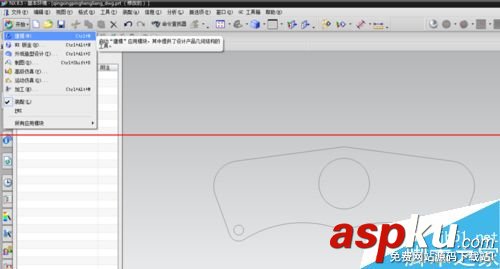

5、成功導入后改變模型環境。點擊【開始】-【建?！?/p>

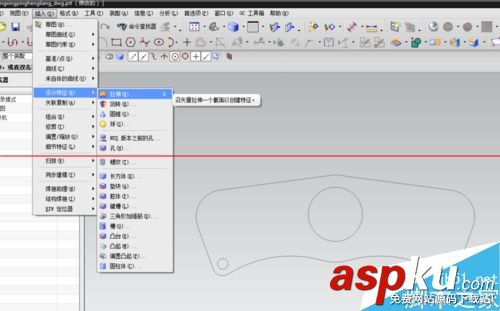

6、接下來做個簡單的拉伸。點擊【插入】-【設計特征】-【拉伸】

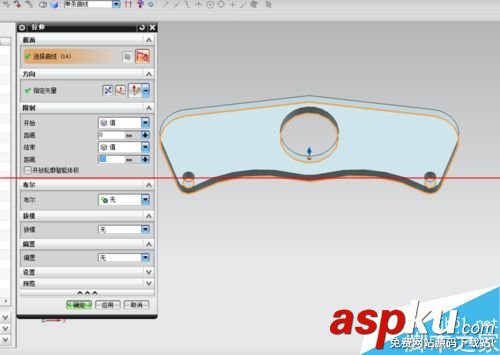

7、彈出【拉伸】對話框。選擇曲線（全選），距離自定義，其他設置默認。

8、【ok】

注意事項：【文件類型】選擇『*.dwg』。
