本教程向朋友們介紹AE掃描儀表盤效果的制作方法，看過有關海難或空難大片的觀眾對掃描儀表盤也許并不陌生。下圖是掃描儀表盤效果中的一幀。 感興趣的朋友一起來學習吧！

光束沿順時針方向掃過畫面時，產生漸隱的掃尾效果。

下面，我們將逐步介紹這種效果的制作方法。

首先，雙擊AfterEffect圖標啟動它。使用菜單File/New/New project或ALT+CTRL+N新建項目。在項目窗口中單擊右鍵選擇Inport/file或CTRL+I導入一張地圖圖片。

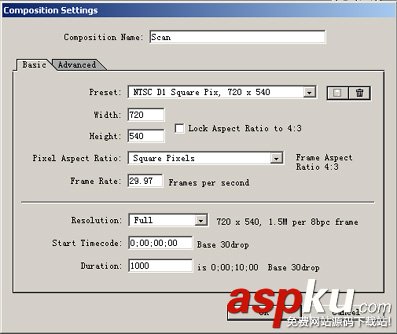

 使用菜單composition/New composition（或CTRL+N）建立一個新的合成影像。打開合成影像設置的對話框。在composition name中輸入scan。

在Basic（基本設置）頁面的preset(預設)下拉菜單中選擇NTSC D1 square pix 720*540,在可選項Resolution(解析度)的下拉菜單中選擇Full（完整）。若你的系統配置低可選用Medium 320*240規格,或選擇half的解析度。在Duration（持續時間）中輸入1000（即10秒）單擊ok。

接著。

在項目窗中選擇T.JPG拖入時間線窗口中。在時間線窗或合成圖像窗口中右擊選擇New/solid或CTRL+Y新建固態層。大小與合成窗一致。color(顏色)選擇黑色。建完后，在時間線窗口中可以看到新建的固態層位于T.JPG層之上。

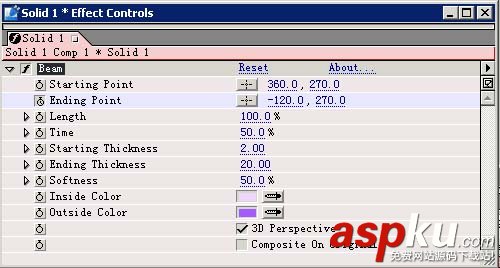

選擇固態層點擊右鍵選擇Effect/Render/Beam，為固態層應用beam特效并調節參數，將starting Thickness設為2 ,Ending Thickness設為20,softness設為50%,length設為100%,Inside color設為藕荷色,outside color設為白色或淺紫色,單擊starting point后的按鈕,在合成窗口中將激光開始位置移到合成窗口中央單擊。

激活Ending point關鍵幀記錄器，在時間指示器指向0幀位置時，坐標為（-120 ，270）；時間線指示器指向4秒時，坐標為（840，270）；時間線指示器指向8秒時，坐標為（-120，270），然后再定義2秒時，坐標為（360，-210）；6秒時，坐標為（360，750）；10秒時，坐標為（360，-210）。

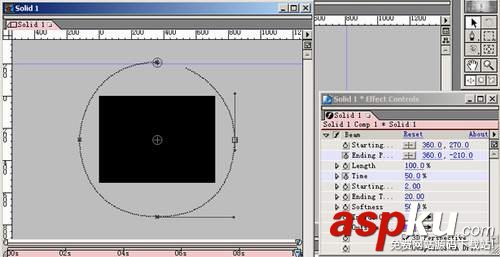

可雙擊固態層，在層窗口菜單中選擇Beam.并在層窗口中將顯示調為25%,在主菜單中選擇View/show Rulers可顯示標尺。選擇各坐標點，將出現調節錨點。通過錨點調節，可將其軌道調節為接近于圓形。

下面，我們將制作光束劃過畫面而產生的掃尾效果。首先,我們進行固態層的重組,選擇菜單"layer/pro-compose"。

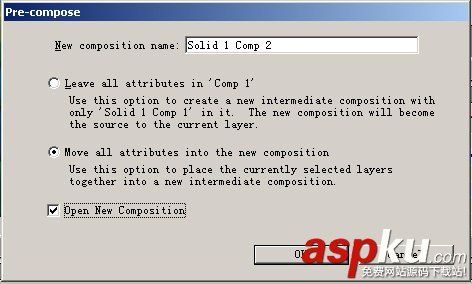

選擇Move all attributes into the newcomposition(重組所有屬性),為了在以后的工作中可以對它進行修改。請勾選open New Composition以創建一個備份,單擊OK。

選擇重組層，設置層模式為Add（在時間線窗口的控制面板區域,任選一面板右擊,在出現的菜單中選擇panels/Modes 可打開層模式面板）。

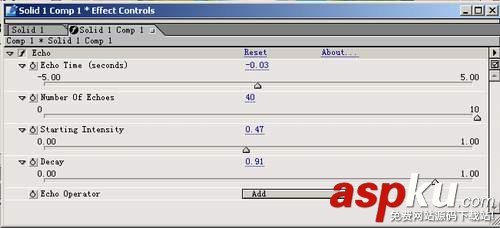

要產生掃尾效果，我們必須為固態層運用一個時間特效。選擇固態層，單擊鼠標右鍵選擇菜單，Effect/Tine/Echo。在彈出的對話框中，將Number of Echoes值設為40，Decay值設為0.9。

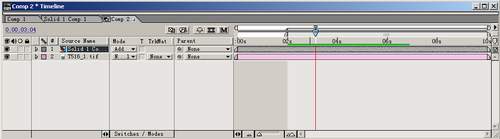

 到此為止我們的掃描儀表效果制作基本完成。在預覽前,先將質量開關設為最高質量。按空格鍵或數字鍵盤0鍵進行預覽（選擇重復播放），在播放中我們可以看出在兩次播放的街接處，即固態層起點位置（時間線上為00S-02S）因處于初始狀態，時間特效無法在00S位置產生掃尾效果，所以兩次播放的街接處并不是我們所期望的效果。這也就是我們在創建合成影像時，持續時間設置為10秒而不是8秒的原因。在時間線區域，將工作區標記入點位置調至02S位置。

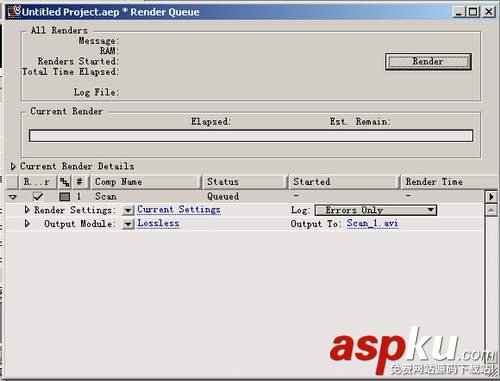

 按空格鍵或數字鍵盤0鍵進行預覽（選擇重復播放）即可得到較為滿意的效果最后，我們可以進行合成影像的渲染，關閉時間線和合成影像窗口，在項目窗口中選擇Scan,選擇菜單composition/make movie命令,在對話框中輸入scan.mov為文件名稱,并選擇路徑,單擊save 即可打開Render Queue（渲染隊列）窗口。

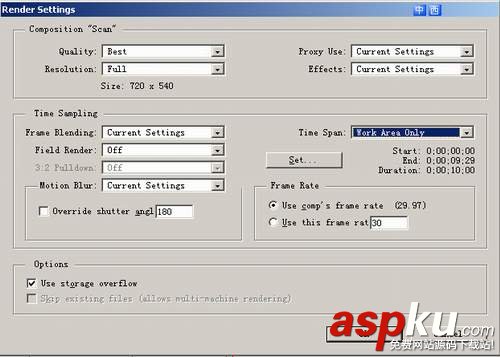

單擊帶下劃線的Current settings（當前設置）,在對話框中Quality(質量)下拉菜單上選擇Bast,Resolution（解析度）下拉菜單上選擇full(全)，在Time span（時間跨距）下拉菜單上選擇work area only（工作區域）。

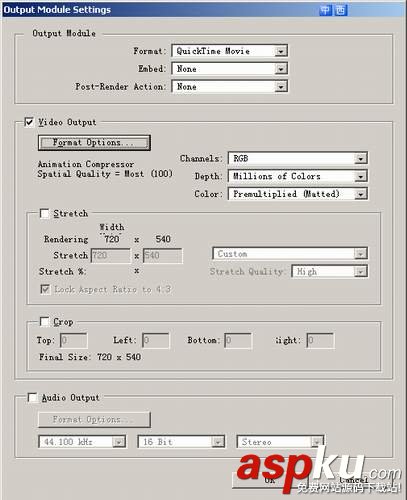

單擊下箭頭打開output Module（輸出模塊）彈出菜單選擇Custom(自定義)，在對話框中Format(格式)選擇Quick Time Movie，單擊formatoptions按鈕在對話框中的compressor(壓縮程序) 下的兩個彈出的菜單上分別選擇了Animation（動畫）和Millions of colors選項。...

單擊OK關閉壓縮設置對話框，單擊OK關閉輸出模塊設置對話框，在渲染前保存項目，然后單擊Render（渲染）按鈕，即可進行合成影像的渲染，完成以后，在設定的路徑中打開渲集生成的mov 文件,即可看到最終的掃描儀表效果。
