Raid的安裝基本步驟如下：

1、BIOS設置打開Raid功能；

2、開機畫面按相應熱鍵進入Raid模式設置；

3、制作Raid驅動；

4、安裝操作系統過程中加載Raid驅動；

5、系統里面安裝Raid管理軟件。

（1）Intel平臺XP Raid設置和組建；

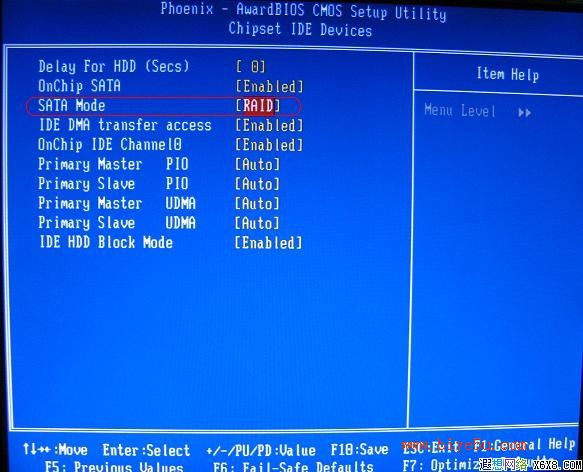

BIOS—>Integrated Peripherals—>Chipset IDE Device—>SATA Mode—>Raid Mode

保存CMOS設置重新啟動計算機，在開機畫面會提示按“Ctrl+I”熱鍵進入Raid模式設置界面：

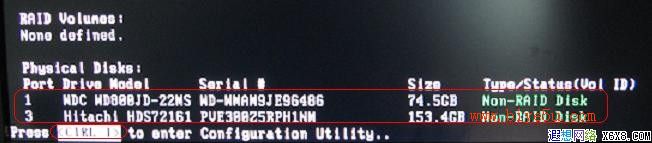

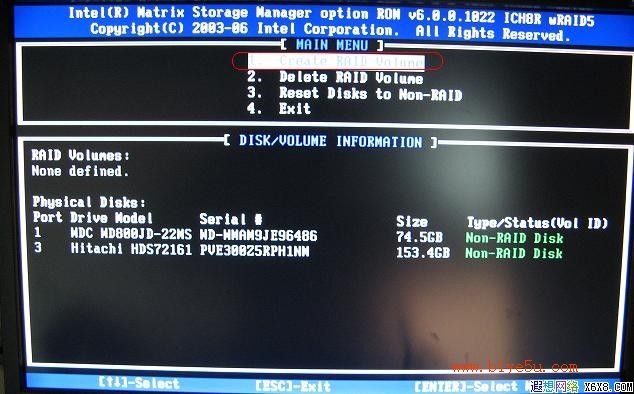

由上面圖片可以看到硬盤提示為Non-RAID Disk，還沒有組建Raid,畫面最后一句就是提示按“Ctrl+I”進入Raid架構設置界面，如下圖：

圖中：

1、Create RAID Volume  (注：創建RAID。)

2、Delete RAID Volume （注：刪除RAID。）

3、Reset Disks to Non-RAID  （注：將磁盤重新設置非RAID模式）

4、Exit  （注：退出）

所以要組建Raid就選擇1、回車進去，到下圖：

圖中：

Name：Volume0  (注：Raid名字)

RAID Level：Raid0（Stripe） (注：RAID模式，包括Raid1（Mirror）、0+1、5等)

Disks：Select Disks  (注：選擇硬盤，因為只有兩個硬盤，所以就沒什么選擇的啦)

Strip Size：128KB  （注：控制器寫到邏輯卷中一個物理磁盤的大小，建議采用默認值）

Capacity：149.1GB  （注：Raid最終總容量。在這里插入各種模式Raid容量的計算公式）

RAID 0 N*單位硬盤容量

RAID 1 硬盤總容量/N

RAID 0+1 硬盤總容量*2/N

RAID 5 硬盤總容量*（N-1）/N

注：N指硬盤數量。單位硬盤容量指一塊硬盤的容量，但是以最小容量那一塊做標準。硬盤總容量=N*單位硬盤容量。

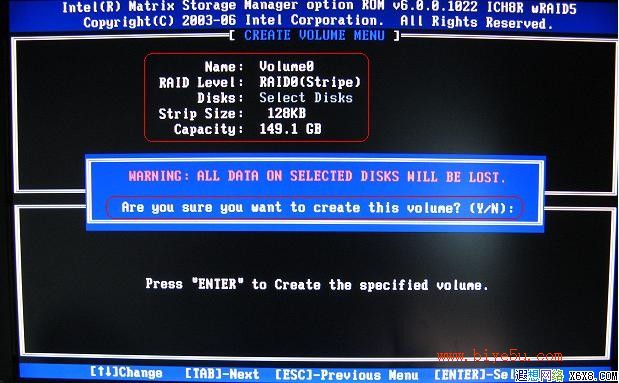

設置好這些參數后，按下“[F7]-Finish”，就會跳出是否清空硬盤的對話框。一定要選擇“Y”，不然組成的Raid會使用不穩定，例如，藍屏、死機、系統無法啟動等等。

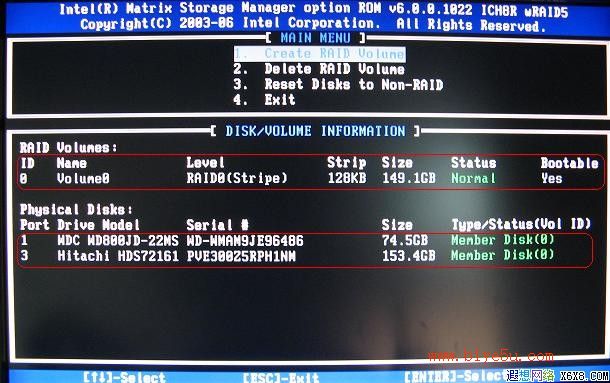

選擇“Y”，回車后，就回到第一個畫面，但是跟之前可不一樣羅，注意看下圖紅線框部分跟這前的圖對比，區別就在于Raid模式組建成功了:

保存退出就開始安裝系統了。

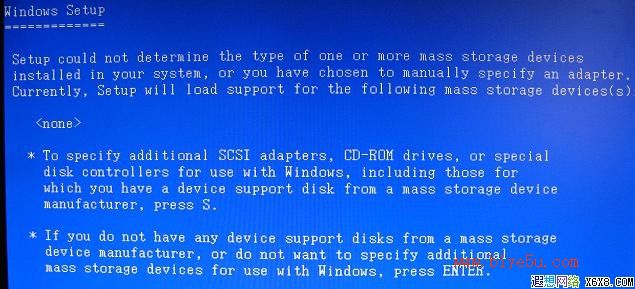

XP安裝Raid驅動的步驟所有芯片都一樣，但驅動加載稍有不同。即在安裝過程中按“F6”鍵啟動Raid驅動加載，然后用軟驅把制作好的軟盤驅動安裝進去就行了，其它部分跟正常安裝XP系統無異。什么時候按“F6”？系統光盤啟動到藍色背景安裝界面，顯示的第一話“Press F6…………”這個時候按。什么時候加載軟盤驅動？出現下圖的時候按“S”鍵進入加載程序：

I965+ICH8R（如：5P965+GLI、AP965+GLI）平臺需要加載的驅動如下圖：

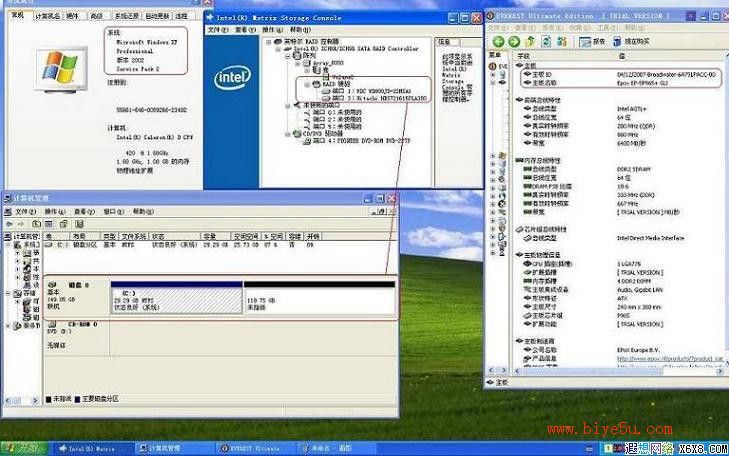

如果驅動正確并成功地加載了的話，那在分區界面只會看到一個硬盤，而且容量與在Raid模式設置時的容量相符。正常分區安裝就可以了。完成安裝截圖：

（2）nForce平臺XP Raid設置和組建；

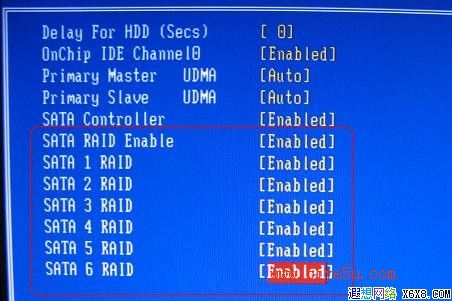

BIOS—>Integrated Peripherals—>Chipset IDE Device—>SATA RAID Enable—>Enable，并且相應地將硬盤位置的Raid端口打開，例如下圖的SATA 1 RAID至SATA 6 RAID：

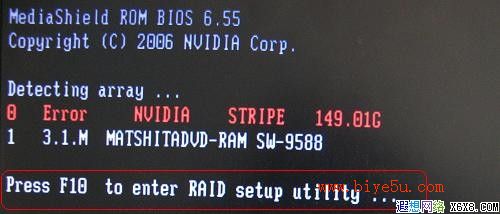

保存設置重新啟動計算機，開機畫面提示按“F10”進入Raid模式設置：

設置界面如下：

圖中：RAID Mode：設置Raid模式，包括了Striping(Raid0)、Mirroring(Raid1)、Stripe Mirroring(Raid0+1)、Spanning、Raid5。

Striping Block：Raid單位容量。通常按默認的“Optimal(優化)”即可。

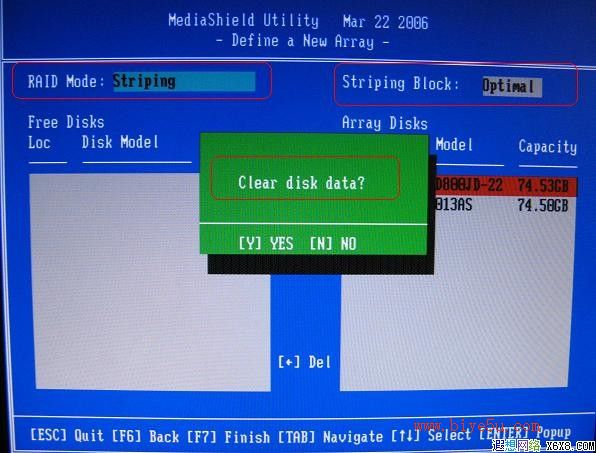

將要組建Raid的硬盤從左邊選擇至右邊，然后按下“[F7]Finish”，跳出清空硬盤對話框，選擇“Y”。然后進入下一畫面：

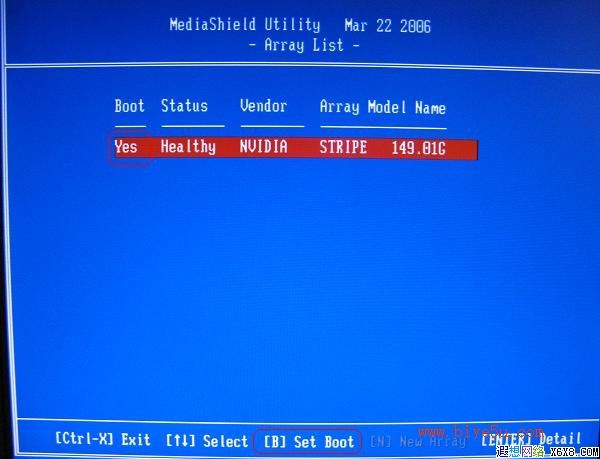

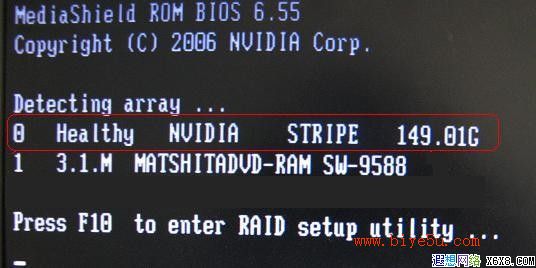

按下“[B]Set Boot”，設置Raid啟動功能。最后退出。再開機就可以看到Raid模式組建成功：

安裝系統跟驅動，步驟跟Intel平臺一樣，但在加載驅動內容上有差別，看下圖：

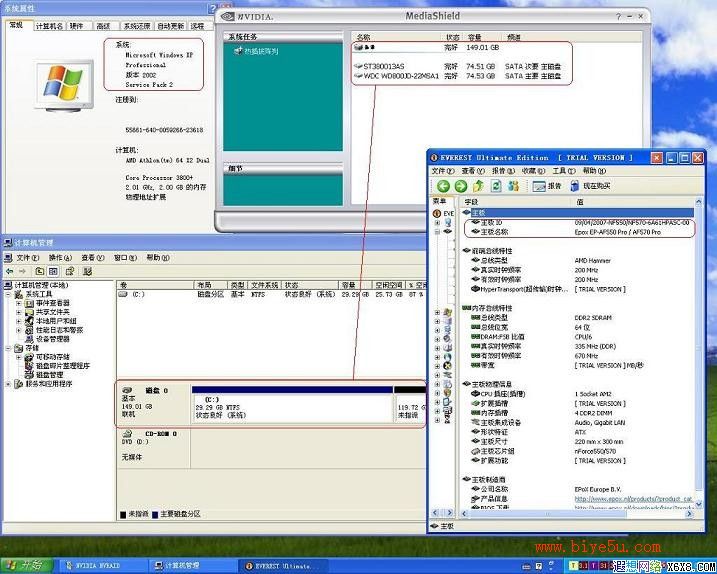

驅動“NVIDIA  RAID CLASS DRIVER”和“NVIDIA  nForce Storage Controller”兩個都必須加載上去。不能只加一個。完成安裝截圖：

（3）VIA平臺XP Raid設置和組建；

BIOS有兩項需要設置，分別是：

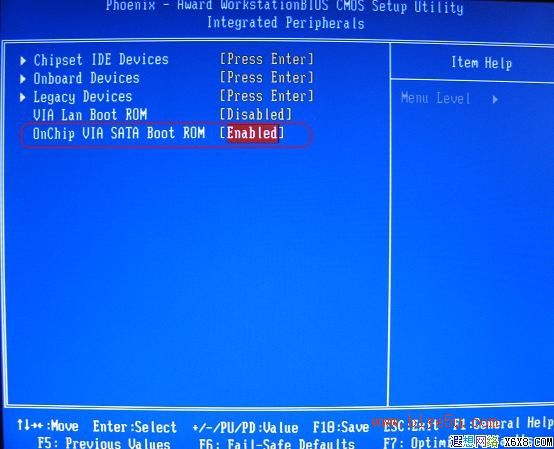

BIOS—>Integrated Peripherals—>OnChip VIA SATA Boot ROM—>Enable

BIOS—>Integrated Peripherals—>Chipset IDE Devices—>SATA Mode—>RAID

保存BIOS設置重新啟動計算機，會自動進入Raid設置界面，也可以在開機畫面按“Tab”鍵進入:

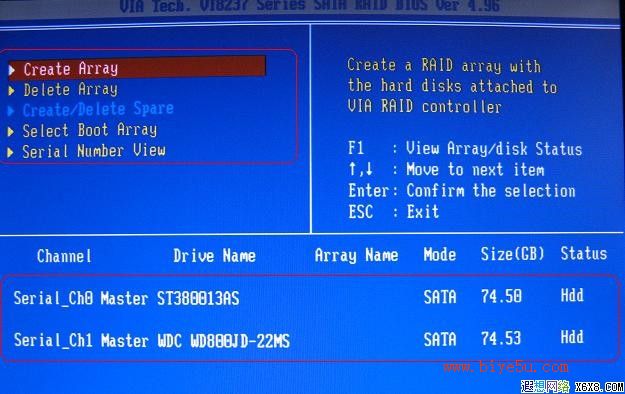

在Raid模式設置畫面中選擇第一項“Create Array”：

在“Create Array”界面中，選擇第二項“Array Mode”為Raid 0(Striping)，然后第三項“Select Disk Driver”選擇強硬，如下圖硬盤前面都有星點符號表示已經選擇。最后第五項“Start Create Process”開始創建:

保存設置退出重新啟動計算機，開機畫面提示Raid組建成功：

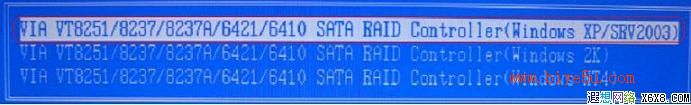

安裝操作系統跟Raid驅動，步驟同其它平臺一樣，但驅動內容有差別，如下圖：

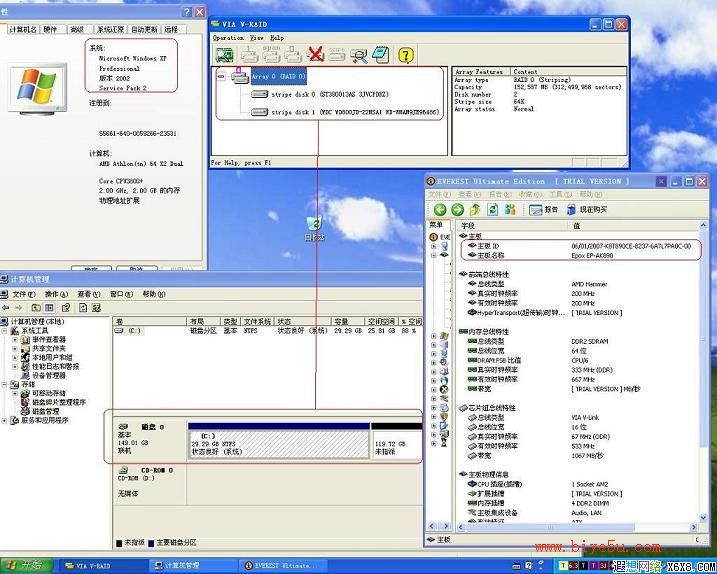

完成安裝截圖：

（4）第三方Raid控制芯片JBM363，XP Raid設置和組建；

BIOS有兩項需要設置，分別是：

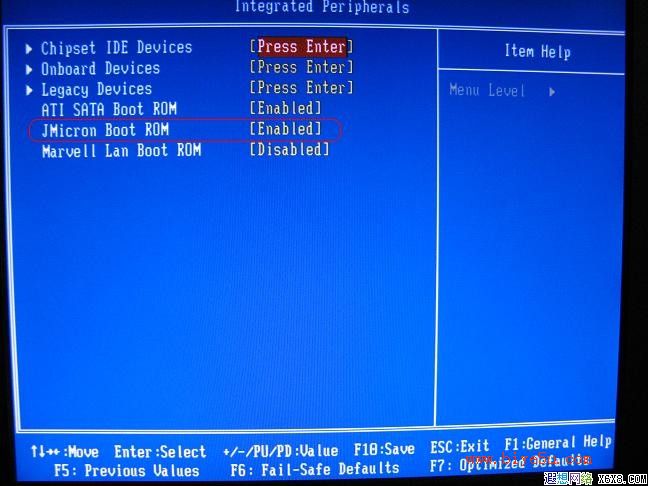

BIOS—>Integrated Peripherals—>JMicron Boot ROM—>Enabled

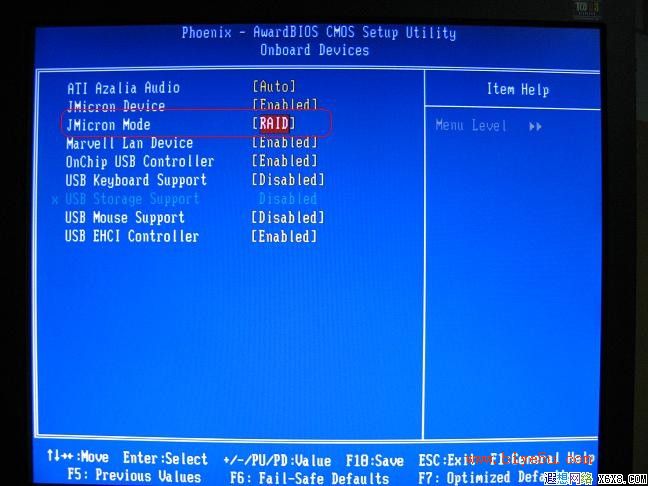

BIOS—>Integrated Peripherals—>Onboard Devices—>JMicron Mode—>RAID

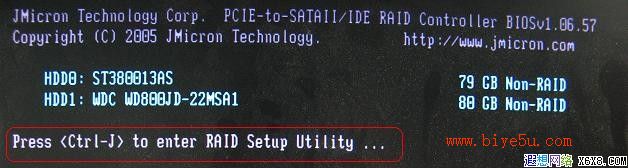

保存設置重新啟動計算機，開機畫面提示按“Ctrl+J”進入Raid模式設置:

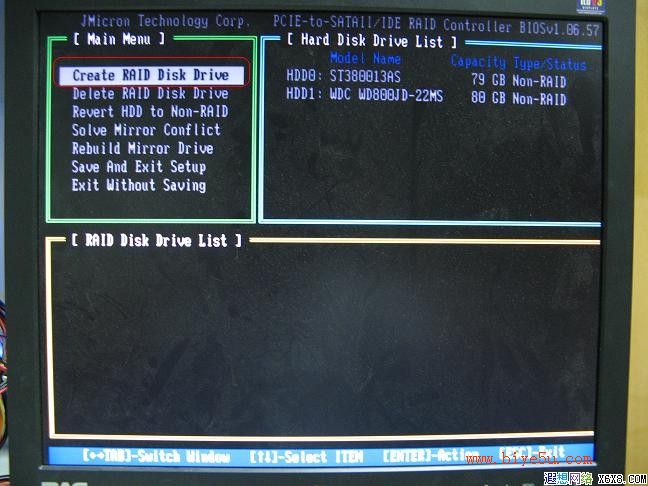

按下Ctrl+J進入Raid設置界面如下：

圖中：

Create RAID Disk Drive：創建Raid模式。

Delete RAID Disk Drive：刪除Raid模式。

Revert HDD to Non-RAID：重置硬盤為非Raid械。

Solve Mirror Conlict：修復Raid1架構。

Rebuild Mirror Drive：重組Raid1架構。

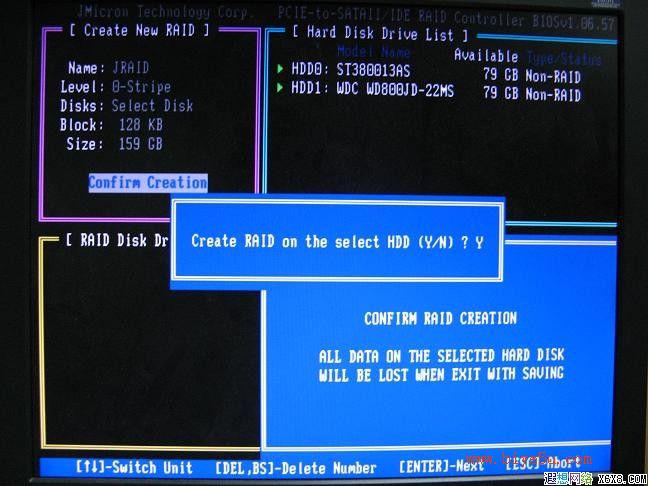

所以選擇“Create RAID Disk Drive”進入Raid組建，設置了Raid名字，Raid模式，選擇硬盤，Raid單位容量，Raid總容量后，選擇“Confirm Creation”跳出組建確認框，選擇“Y”繼續：

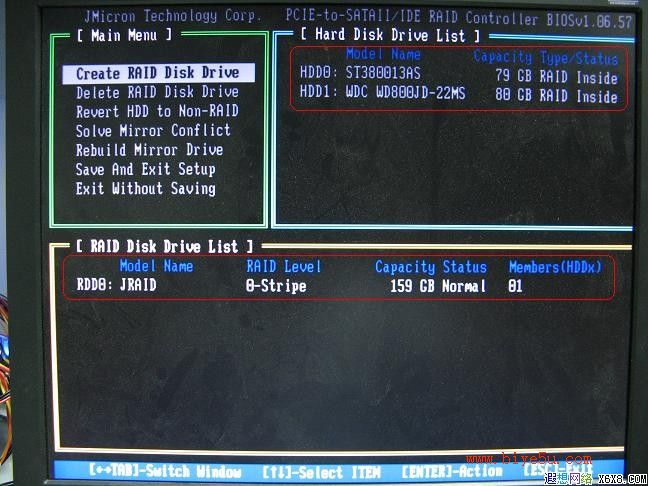

Raid模式組建成功：

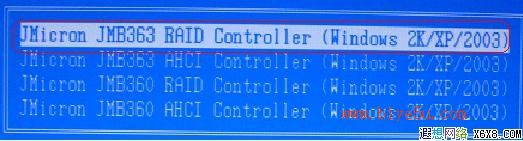

“Save And Exit Setup”保存退出，安裝操作系統加載Raid驅動：

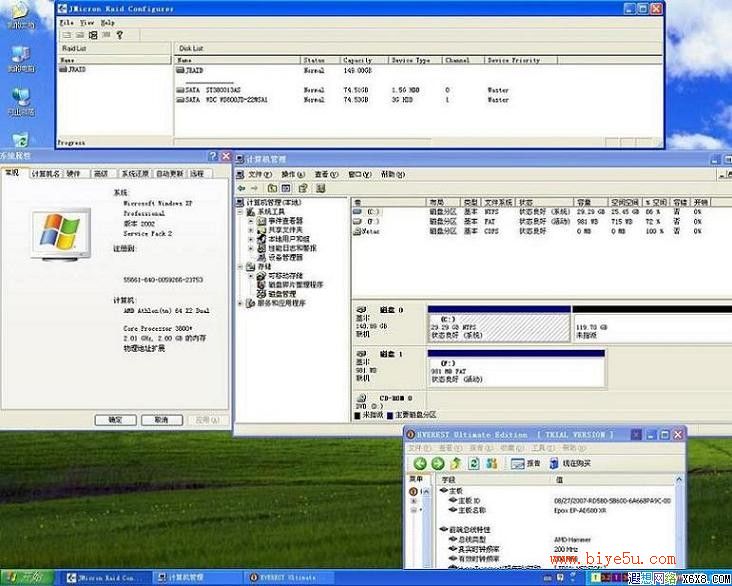

完成安裝截圖：

（5）ATi芯片XP Raid設置和組建；

BIOS有兩項需要設置，分別是：

BIOS—>Integrated Peripherals—>ATI SATA Boot ROM—>Enabled

BIOS—>Integrated Peripherals—>Onboard  Devices—>Chipset IDE Device—>RAID

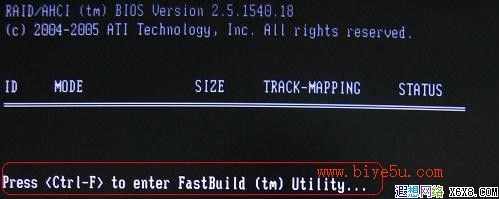

保存設置重新啟動計算機，開機畫面提示按“Ctrl+F”進入Raid模式設置：

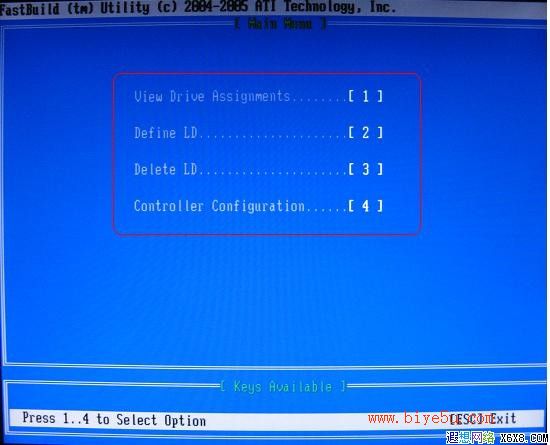

按下Ctrl+F進入Raid設置界面如下：

圖中：

View Drive Assignments:檢查硬件狀態；

Define LD:定義Raid；

Delete LD:刪除 Raid；

Controller Configuration:控制架構。

所以選擇Define LD進入Raid模式設置：

設置好參數后，按[Ctrl-Y]:Save,彈出“Press…………”的意思是按下Ctrl-Y可以修改Raid的容量（即是可以屏蔽硬盤容量D說），按任意鍵則Raid為最大硬盤容量。

按下任意鍵后，Raid模式組建成功：

保存退出，正常安裝系統，加載Raid驅動如下：

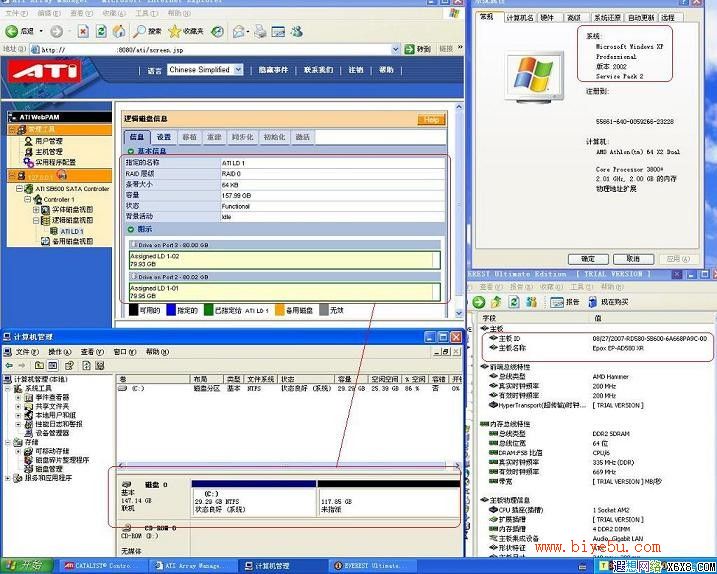

完成安裝截圖：

(6)Raid硬盤安裝Vista系統。

Raid硬盤安裝Vista系統跟安裝XP+SP2系統最大的區別就在于Raid驅動加載方法上。

XP+SP2系統可以理解為必須使用軟盤軟驅來加載Raid驅動，但是Vista可以使用U盤、光盤、硬盤做為驅動載體進行加載。

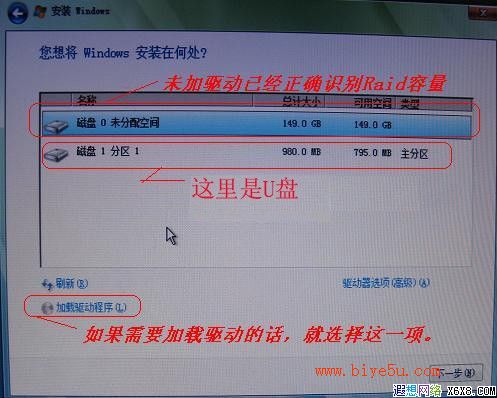

在測試965芯片主板跟570Ultra主板的時候，根本就不需要手動安裝Raid驅動，在BIOS設置好Raid打開，以及DOS下組建好Raid模式后，使用Vista光盤安裝系統，在分區的地方，就自動識別為單個硬盤容量。請看下圖：(安裝的是Windows Vista Ultimate簡體中文 旗艦版）

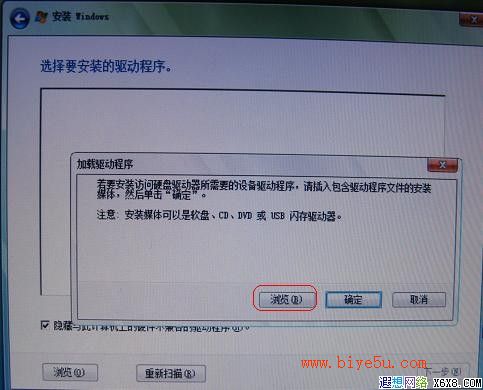

但是用939主板的時候，是需要在Vista下加載Raid驅動才可以正常顯示Raid硬盤容量的。所以，如果遇到要加載驅動的話，就選擇“加載驅動程序”這一項進行加載就可以了，下面以570 Ultra平臺為例，點擊“加載驅動程序”后，出現下圖：

選擇“瀏覽”，安裝程序就會掃描計算機上所有的存儲介質，U盤、光盤、軟盤、硬盤，然后列出文件定理菜單，選擇存放驅動的文件夾就可以進行驅動加載了。

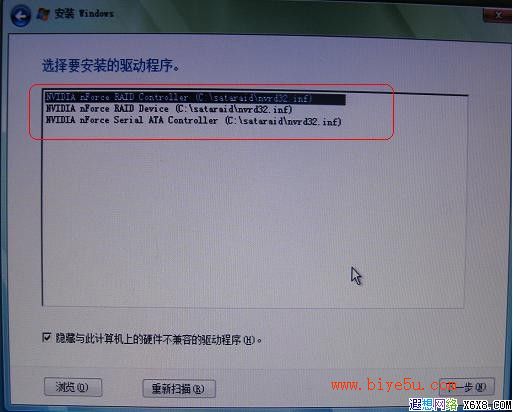

如果像nForce平臺要加載兩個驅動的，也不用擔心，因為它可以通過按住“Ctrl”鍵進行驅動復選，就可以一次性加將驅動加載完，請看下圖：

(7)XP系統下安裝Raid硬盤。

在以上不同芯片組和Raid控制芯片組Raid的完成安裝截圖，有每種芯片都有Raid磁盤管理器。

Intel——Intel Matrix Storage Console,安裝芯片組IAA驅動即可。

nForce——nVIDIA MediaShield,安裝芯片SW驅動即可。

VIA——VIA V-RAID，安裝芯片組4合1驅動中的VIA V-RAID Config and Monitor Utility項目即可。

ATi——WebPAM,安裝WebPAM程序即可。

JMB363——JMicron Raid Confiurer,安裝JMicron Controller Driver即可。
