本文就UML中類之間的關系的基礎知識做了介紹。

1、類間關系的種類

2、關聯

描述了系統中對象或?qū)嵗g的離散連接，關聯帶有系統中各個對象之間關系的信息。

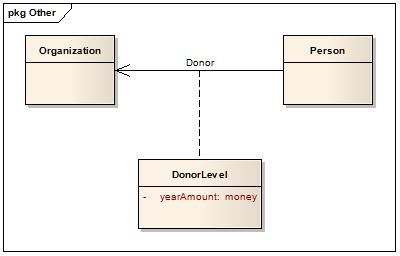

（1）關聯表示法

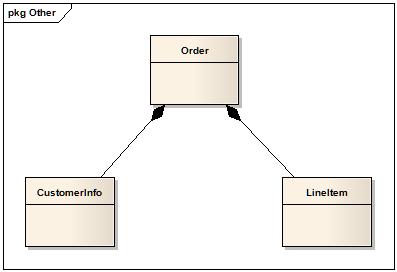

（2）聚集與組合

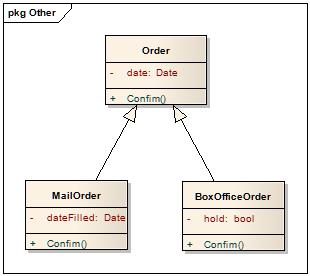

3、泛化，繼承【Generalization】

泛化關系是類元的一般描述和具體描述之間的關系，具體描述建立在一般描述的基礎之上，并對其進行了擴展。

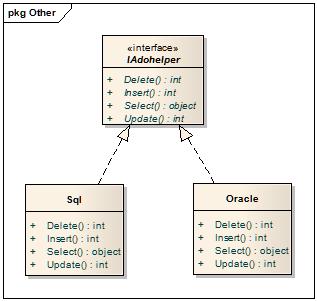

4、實現【realization】

實現關系將一種模型元素（如類）與另一種模型元素（如接口）連接起來，其中接口只是行為的說明而不是結構或者實現。

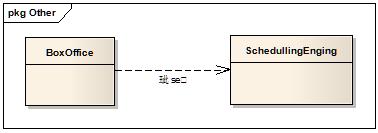

5、依賴【Dependence】

依賴表示兩個或多個模型元素之間語義上的關系。它只將模型元素本身連接起來而不需要用一組實例來表達它的意思。它表示了這樣一種情形，提供者的某些變化會要求或指示依賴關系中客戶的變化。

（1）依賴的種類

訪問：允許一個包訪問另一個包【access】

綁定：為模板參數賦值以生成一個新的模型元素【bind】

調用：聲明一個類調用其他類的方法【call】

導出：聲明一個實例可以從另一個實例中到處【derive】

友元：允許一個元素訪問另一個元素而不論被訪問元素的可見性【friend】

引入：允許一個包訪問另一個包的內容并未被訪問包的組成部分添加別名【import】

實例化：關于一個類的方法生成了另一個類的實例的生命【instantate】

參數：一個操作和他參數之間的關系【parameter】

實現：說明和其實之間的映射關系【realize】

精化：聲明具有兩個不同層次上元素的映射關系【refine】

發送：信號發送者和信號接受者之間的關系【send】

跟蹤：聲明不同模型中元素之間的連接，沒有映射準確【trace】

使用：聲明使用一個模型元素需要已存在的另一個模型元素，這樣才能正確實現使用者的功能（調用，實例化，參數，發送）【use】

6、約束

約束可以用來表示各種非局部的關系，如關聯路徑上的限制。約束尤其可以用來表述存在特性（存在X則C條件成立）和通用特性（對于Y中的所有y，條件D必須成立）。

7、實例

實例是有身份標識的運行實體，即它可以與其他運行實體相區分。它在任何時刻都有一個值，隨著對實例進行操作值也會被改變。
