什么是UML
UML（Unified Modeling Language,UML）是一個通用的可視化建模語言標準，用于對軟件進行描述、可視化處理、構造和建立軟件系統制品的文檔。
提到語言，很多小伙伴開始產生恐懼了，你腦子中可能會飄過English、Java、C#、PHP等這些神獸，它們可能把不少人折騰的夠嗆。
但UML不是一門程序設計語言，而是一種可視化的建模語言。之所以稱它為語言，因為UML提供了用于交流的詞匯及規則，用戶在這些詞匯與規則框架下可以對同一軟件進行無障礙的交流，使各種用戶對于同一事物產生相同的認識。
這要從上個世紀60年代末開始，隨著計算機技術的不斷普及，人們對軟件的需求量與日俱增，軟件的規模也在不斷擴大，軟件的復雜度也在日益增加。由于缺乏科學的理論指導，造成軟件的開發進度難以保障，軟件開發成本在不斷爬升，不斷變化的用戶需求對無法保證質量的軟件也是雪上加霜，又沒有相關的文檔資料作為參考，使軟件維護變得異常困難。人們形象的稱之為軟件危機。
怎么辦？那必須把軟件開發工作當做工程來干。因此，軟件工程的概念也應運而生。軟件工程旨在研究軟件生產的客觀規律，建立軟件生產的有關概念、原則、方法、技術和工具，以指導軟件生產活動。當然取得了令人滿意的效果。
隨著人們對軟件工程研究的不斷深入，面向對象的程序設計進入人們的視野。20世紀80年代到90年代初，誕生了很多面向對象的分析與設計方法，也出現了一大堆介紹面向對象方法的書籍。這有點像百家爭鳴的感覺。
每一位書籍作者都領導者一批實踐者，這些方法有很多相似之處，但又有細微的差別。
這給同一領域的實踐者也帶來困惑，在談論同一事物時，他們可能拿出不同的面向對象表示方法，這嚴重阻礙了他們對同一事物的理解和交流。
這個時候，有人提議，我們統一一下，使用相同的標準吧。眾人似乎沒聽到他的呼聲，無人理睬。有一個組織叫OMG（Object Management Group）也嘗試著對面向對象進行標準化，但只收到所有方法學家的一封公開抗議信。這讓Martin Fowler（UML精粹：標準對象建模語言簡明指南的作者）想起一則笑話：
A：方法學家和恐怖分子之間有什么區別呢？
B：恐怖分子可以談判。
在1995 OOPSLA（Object-Oriented Programming Systems,Languages and Applications）年度會議上，Grady Booch和Jim Rumbaugh首次公開描述了他們合并后的方法，即統一方法文檔0.8。
經過一系列的各方較量，1997年1月，各方組織一起提交了方法標準的建議書，Rational和其他組織一起協作，發布了UML文檔1.0版本。這也是第一次被叫做統一建模語言。
又經過各方掰手腕的過程，OMG采納1.1版作為官方的OMG標準。又經過一系列修改，UML1.4和UML1.5已經比較成熟。
很多人們在談論UML時，會把創造者的功勞主要歸于Grady Booch、Ivar Jacobson和Jim Rumbaugh，把他們稱為“三友”（Three Amigos）。
 |
 |
 |
| Grady Booch | Ivar Jacobson | Jim Rumbaugh |
當然也有人表示了反對，認為他們在前期做出了一定的貢獻，但在后期OMG委員會的人員做了很多貢獻，而三人中Jim Rumbaugh在后期是唯一做出貢獻的人。
（1）方法和表示法方面
在以往出現的方法和表示法方面，UML合并了許多面向對象方法中被普遍接受的概念，對每種概念，UML都給出了清晰的定義、表示法和有關術語。使用UML可以對已有的各種方法建立的模型進行描述，并比原來的方法描述得更好。
（2）軟件周期方面
在軟件開發的生命期方面，UML對開發的要求具有無縫性。開發過程中的不同階段可以采用相同的一整套概念和表示法，在同一個模型中，它們可以混合使用，而不必轉換概念和表示法。這種無縫性對迭代的增量式軟件開發至關重要。
（3）在應用領域方面
在應用領域方面，UML適用于各種領域的建模，包括大型的、復雜的、實時的、分布的、集中式數據或計算的、嵌入式的系統等。
（4）編程語言和開發平臺方面
在實現的編程語言和開發平臺方面，UML可應用于運行各種不同的編程實現語言和開發平臺的系統。
（5）開發過程方面
在開發過程方面，UML是一種建模語言，不是對開發過程的細節進行描述的工具。就像通用程序設計語言可以進行許多風格的程序設計一樣。
（6）內部概念方面
在內部概念方面，在構建UML元模型的過程中，應特別注意揭示和表達各種概念之間的內在聯系。試圖用多種適用于已知和未知情況的辦法把握建模中的概念，這個過程會增強對概念及其適用性的理解。這不是統一各種標準的初衷，但卻是統一各種標準最重要的結果之一。

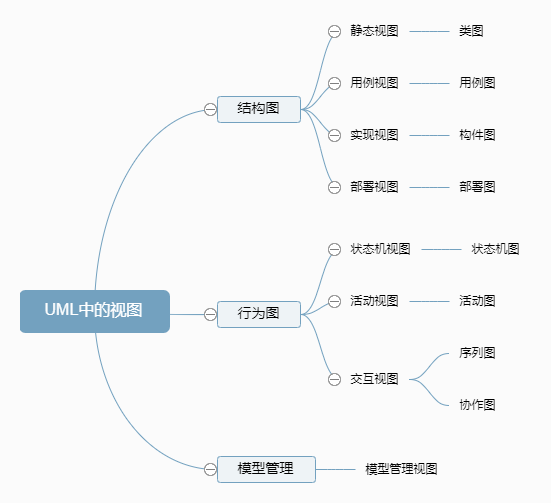

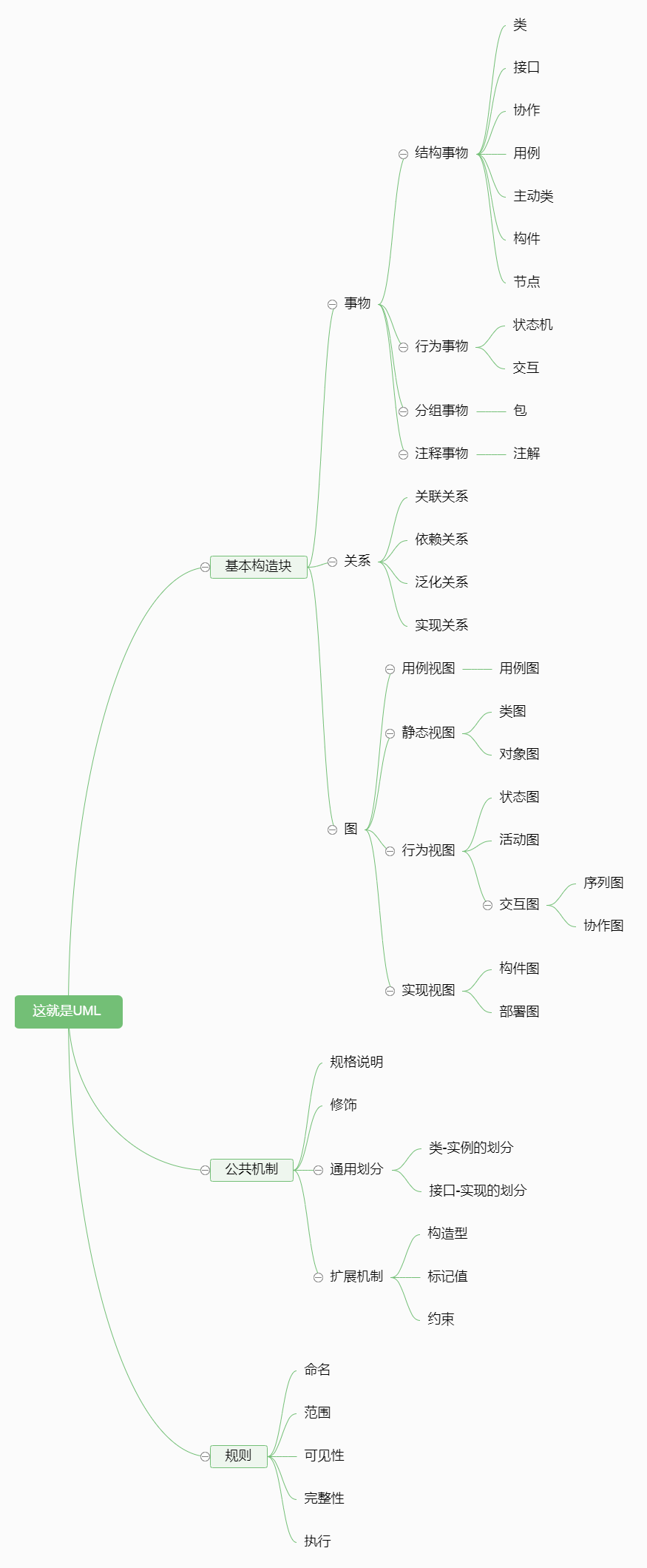

UML的組成可以使用下圖來說明。
