中科馭數自主研發的第二代DPU芯片K2成功點亮

2022-12-24 15:19:24

字體：大中小

來源：轉載

供稿：網友

12月23日，北京青年報記者獲悉，中科馭數自主研發的第二代DPU芯片K2成功點亮，這也是業內首顆完成點亮的國產DPU芯片。據了解，DPU是數據專用處理器，被稱為繼CPU、GPU之后，數據中心的“第三塊主力芯片”，可以提供網絡處理、計算加速、本地存儲、安全卸載等功能。

隨著數字經濟的推進，每年各行業產生的數據量以30%的速度增長，網絡帶寬從10G向20G、100G、400G邁進，然而后摩爾定律時代，CPU的性能以每年不足3%增長，網絡傳輸、存儲等任務就已經讓CPU不堪重負，無法再有更多的資源用于計算、任務管理調度等。數據中心面臨迫切的算力架構變革，DPU作為新型數據專用處理器，可以針對基礎設施層（IaaS）的計算負載，通過創新的專用DPU計算架構，解決“CPU處理效率低下、GPU處理不了”的任務負載，例如網絡協議處理，高速存儲協議，硬件資源虛擬化等。

目前國內尚無ASIC形態的DPU芯片產品，中科馭數成功點亮的K2是第一顆國產的ASIC形態的DPU芯片, 填補了我國在DPU芯片領域的技術空白。

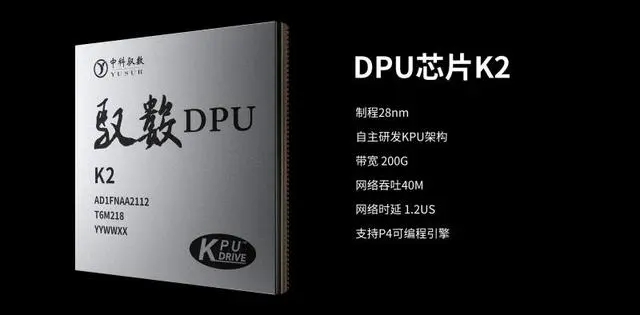

據介紹，K2采用28nm成熟工藝制程，可以支持網絡、存儲、虛擬化等功能卸載，是目前國內首顆功能較完整的ASIC形態的DPU芯片，具有成本低、性能優、功耗小等優勢。尤其在性能上，具有極其出色的時延性能，可以達到1.2微秒超低時延，支持最高200G網絡帶寬。在應用場景上可以廣泛適用于金融計算、高性能計算、數據中心、云原生、5G邊緣計算等場景，有望成為最快規模化落地應用的國產DPU芯片。

談及K2研發的挑戰，中科馭數聯合創始人、高級副總裁（兼CTO）盧文巖表示，一年時間內完成集成和芯片化研發難度是很大的，整個K2項目進行了60余次方案評審，芯片前端進行了近40萬行代碼的開發；DPU是一個與應用密切相關的芯片，在研發階段就要完成云原生、存儲、金融計算、邊緣計算等5大場景的應用的原型適配；在功能仿真和測試階段要完成數千個驗證和測試用例。

聯想研究院首席研究員肖利民認為，“在未來的數據中心基礎設施中，DPU將會是在CPU和GPU之外的又一個重要的算力支柱。它可以卸載網絡、存儲、虛擬化、安全等基礎負載，有效減輕CPU的負擔，具有廣闊的應用前景。”

目前NVIDIA、Intel(收購Bearfoot)、AMD（收購DPU初創公司Pensando）等國際芯片大廠紛紛入局DPU。

對于運營廠商自研或者云廠商深度綁定的DPU廠商，給第三方的DPU芯片廠商帶來的挑戰，中科馭數CEO鄢貴海表示，云廠商做DPU到底能不能做好，目前不太好下定論。如果把DPU理解成一個應用型的芯片，那可能是應用廠商能做得好。如果DPU的定位是在基礎設施層的芯片，可能還得由第三方來做。GPU最大的用戶其實是游戲廠商，后來做人工智能的廠商用的比較多，游戲廠商自己做DPU沒有那么大的競爭力。

因為芯片有它自己的邏輯，比如阿里做了DPU，首要服務的目標還是阿里本身的應用生態里面的廠商。其他的一些廠商未必會選用阿里的DPU，一方面是跟競爭、安全有關，另一方面基礎設施跟阿里不一樣，阿里的DPU不好適配到他們的系統里。“從中科馭數自己的角度出發，我們更有優勢的還是獨立第三方的廠商。” 鄢貴海如是說。

據了解，中科馭數是國內DPU芯片研發的領軍企業，是國家專精特新小巨人企業，至今已經開展三代DPU芯片的研發迭代。
