有的時候上網一碰網線頭就掉了出來,這時網絡就斷了,幾次都這樣,發現網線頭的卡子壞了,決定自己買個網線水晶頭自己重新做一個,順便小編寫一個網線水晶頭接法圖文并茂的教程,方便更多的網友學習,有了技術不求人!接下來我們來看下網線水晶頭接法圖解。
工具/原料
1、具有8P槽的壓線鉗。
2、五類網線
3、水晶頭
首先我們使用網線鉗的剝皮功能剝掉外皮約2cm即可,這時我們可以看見彩色互相纏繞的橙、藍、綠、棕、白橙、白綠、白藍、白棕。我們擺放順序為:白橙、橙、白綠、藍、白藍、綠、白棕、棕,推薦使用這個方法,比較通用,適合電腦與路由器、撥號貓、交換機。
擺好位置之后將網線擺平捋直,使用切線刀將其切齊,切線刀通常的網線鉗都有,一定要確保切的整齊,然后平放入水晶頭,使勁兒往前頂,當從水晶頭的前放都看到線整齊的排列之后,使用網線鉗子的水晶頭壓制模塊將其擠壓。
網線有兩種接法:
第一種、 直連線接法(平行線接法):相同設備,使用直連線接法,即:兩端都是TIA/EIA-568A標準或TIA/EIA-568B標準。
網線兩頭接法都是:白橙、橙、白綠、藍、白藍、綠、白棕、棕(強烈推薦)
第二種、 交叉線接法:相同設備,使用交叉線接法,即:一端是TIA/EIA-568A標準, 另一端是TIA/EIA-568B標準。
網線一端接法是白綠、綠、白橙、藍、白藍、橙、白棕、棕。另一頭接法是:白橙、橙、白綠、藍、白藍、綠、白棕、棕
以上選擇一個方法即可,推薦使用第一種,簡單,兩頭接線法都是一樣的。

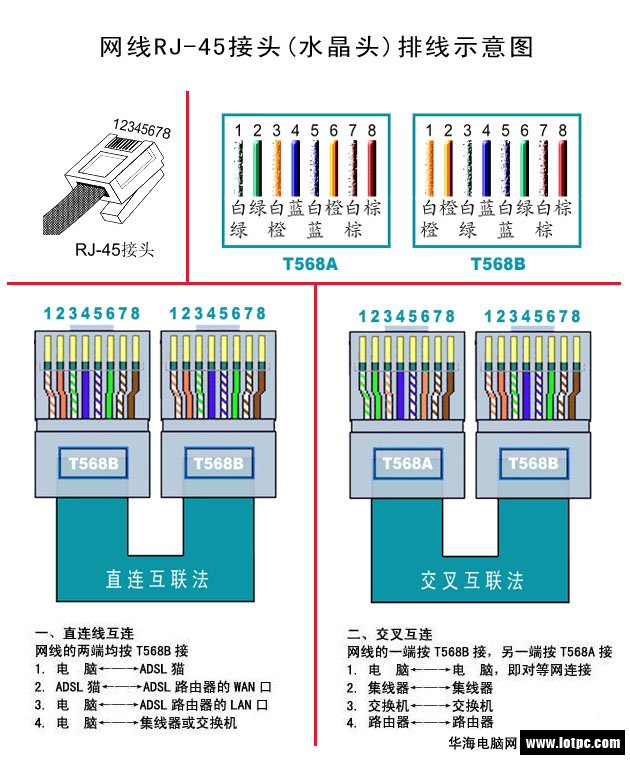

網線水晶頭接法圖解

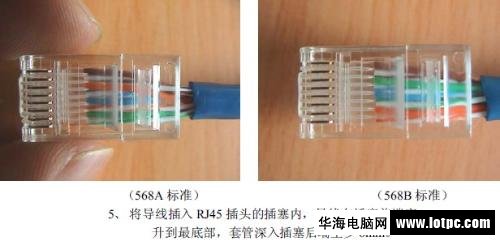

網線水晶頭接法實物圖解
兩種方法都可以,小編推薦使用直連線方法,因為簡單,網線兩頭接線法也都是一樣的,都是白橙、橙、白綠、藍、白藍、綠、白棕、棕。如果大家有什么不懂的問題可以在華海電腦網文章對應的評論框留言給我們。
