如今支持Intel第六代處理器的主板，從頂規高效能到入門機種應有盡有，而市場上也不少E-ATX等級的產品問世，當然與之相對的Mini-ITX迷你主板也不能缺席，此次技嘉提供「GA-Z170N-Gaming 5」主板，搭載了英特爾Z170芯片組，定位為G1 GAMING系列，性能上肯定不容小覷；提供2組DDR4內存插槽，最高可安裝至32GB最大容量，擴充插槽則提供一組PCIe 3.0 x16，以及M.2 Socket 1用來安裝Wi-Fi模塊。




  儲存則是提供M.2 Socket 3可選擇SATA或者PCIe x4之通道，同樣具備SATA-E與SATA介面；網絡方面則是采用Killer E2201殺手網卡控制器，并且具備Wi-Fi 802.11ac 2.4/5GHz 2T2R之無線；USB則大器使用Intel USB 3.1控制器，提供兩組USB 3.1連接，一組為USB Type-A另一組為Type-C，技嘉在設計上讓Intel USB 3.1控制器使用PCIe 3.0 x2通道，如此一來可充分提供10Gb/s的頻寬讓USB 3.1介面來使用。



不論多小都要G1 GAMIN



  主板上可以瞧見，在晶片組與供電模組上都安裝了散熱鰭片，并由一根散熱導管連接，在這么小尺寸的主機板上，看見這樣小巧的散熱鰭片，實在有點可愛；此外，在PCIe x16插槽上則加上金屬外殼，增加PCIe插槽的穩固性；M.2的儲存埠一樣設計在主板的背面，若有使用到M.2裝置，在DIY組裝時要注意安裝順序，以免白做工；實際裝機GA-Z170N-Gaming 5這張主板，可以說是相當順手，除了有90度的SATA-E介面之外，還有兩個直立的SATA接頭，因此在組裝上并不會太困難，但比較麻煩的是USB 3.0的內接接頭，似乎太靠近CPU了，若采用大面積下吹式的散熱器，可能會使這內接的USB 3.0接頭無法使用，因此在組裝挑選零組件時須注意。





主板后方I/O

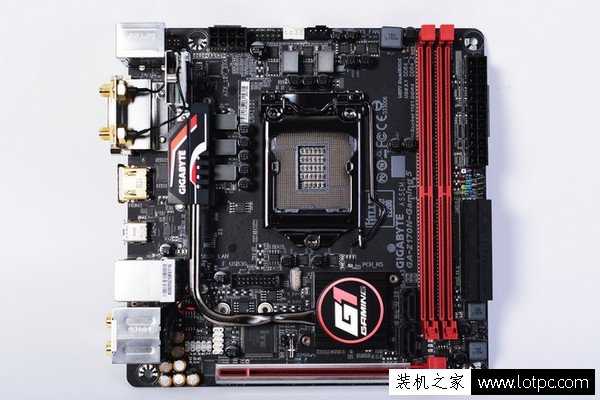

小板上帥氣的G1 GAMIN散熱導管與鰭片

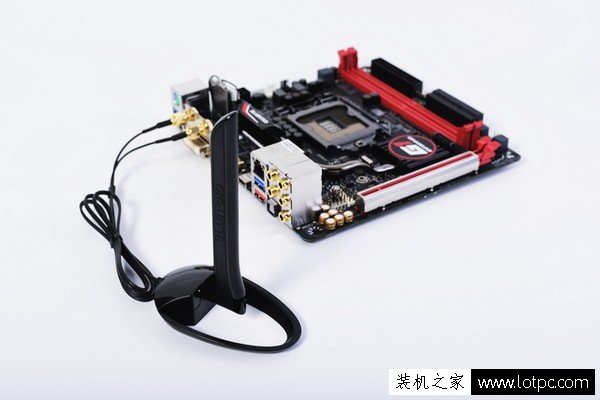

具備2T2R無線天線，支持雙頻802.11ac與藍牙v4.2

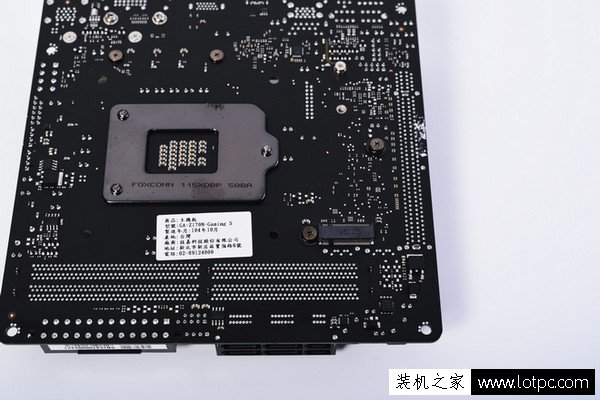

背后的M.2插槽

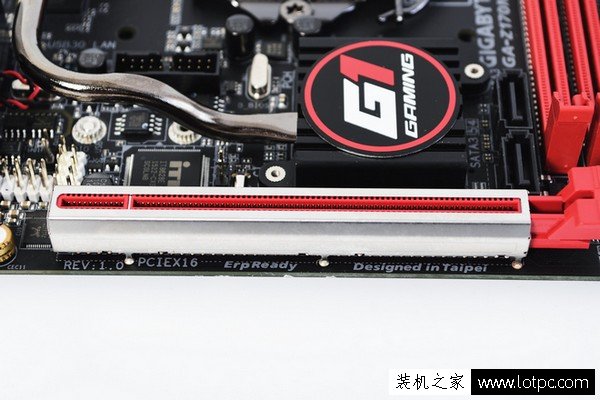

強化PCIe

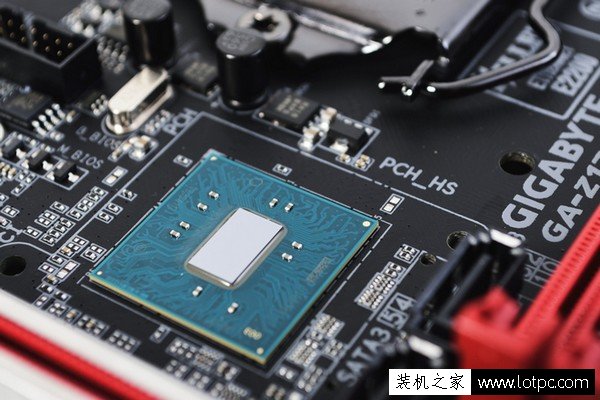

Z170芯片組

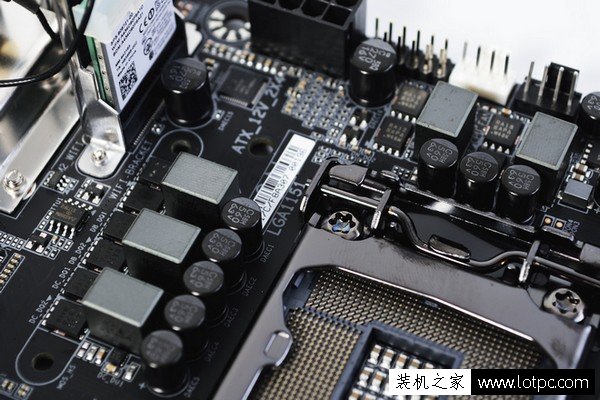

供電模組



技嘉Z170N Gaming 5主板參數規格：

主機板規格：Mini-ITX (17.0cm x 17.0cm)

處理器插槽：LGA 1151

芯片組：Intel Z170

內存：2 x DDR4 DIMM、最高32GB、3333(O.C.)/2133 MHz

擴充插槽：1 x PCIe 3.0 x16、1 x M.2 Socket 1(Wi-Fi)

儲存：1 x M.2 Socket 3 (SATA & PCIe x4)、2 x SATA-E、6 x SATA 6Gb/s

網路：Killer E2201

無線模塊：Wi-Fi 802.11ac 2.4/5GHz 2T2R、藍牙 v4.2

音頻：Realtek ALC1150、Sound Blaster X-Fi MB3

USB：2 x USB 3.1(1*Type-A、1*Type-C)、5 x USB 3.0、2 x USB 2.0

視頻輸出：HDMI 1.4、DVI-D
