技嘉GAMING 三劍客獲得了雷電Thunderbolt 3的認證，擴大了技嘉在雷電技術市場的份額，這是英特爾想看到的，盡管市場上雷電依舊高不可及，但代表這最新技術，在各家板商推動下，應該陸續普及開來。

  最早獲得雷電3認證的是，今兒我們的主角-技嘉Z170X-UD5 TH。這塊板子的定位嚴格的說有些奇葩，實際用料其實很強悍，但命名卻讓人找不到方向。Z170X-UD7 TH對于主流游戲高端玩家用其實也有些浪費，武林網認為新款技嘉Z170X-UD5 TH正好合適，配置方案、用料和技術加持也都屬于上乘，對付高端玩家也綽綽有余了。

  技嘉Z170X-UD5 TH主板采用Intel的Thunderbolt控制芯片，支持最新的Thunderbolt 3技術，有兩組USB Type-C介面，提供各通道最高40 Gb/s 的超高頻寬，相較于上一代的Thunderbolt 2技術，技嘉Z170X-UD5 TH主板可提供2倍的頻寬。除了大幅提升傳輸頻寬之外，技嘉所采用的Intel Thunderbolt™ 3控制晶片也支持USB 3.1技術，提供更高速傳輸并向下相容于USB 3.0及USB 2.0等規范，為電腦玩家開創嶄新視野；而對DisplayPort 1.2協定的支持，更讓Thunderbolt™ 3規范成為重量級玩家不可或缺的技術。

  關于技嘉Z170X-UD5 TH的用料和技術，接下來就交給武林網的小編來給您解析，看看這塊板子的技術加持和新特性，希望會喜歡。

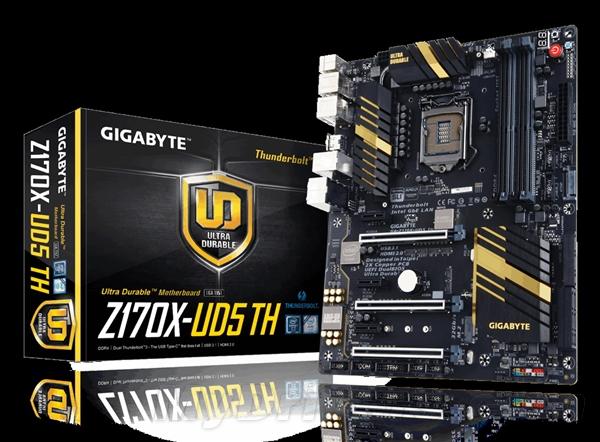

技嘉Z170X-UD5 TH超耐久家族雷電輸出

  技嘉Z170X-UD5 TH定位屬于技嘉超耐久家族，盒子設計相對簡潔，只保留一個大大的技嘉UD超耐久新LOGO。為保證擁有最佳的耐久度，每塊超耐久家族的主板，出廠都會進行魔鬼壓力拷機測試，只為產品到手可以更耐用。另在，UD超耐久家族的板子配色都是黃色系，也許你不會喜歡，但最近幾年華碩和華擎以及微星閃電都再用這個配色，我們也慢慢的不反感了。

  盒子的右上角大大的標注了雷電THYNDERBOLT 3的字樣，下面也有說明，這個稍后我們?cè)賮?lái)詳解。

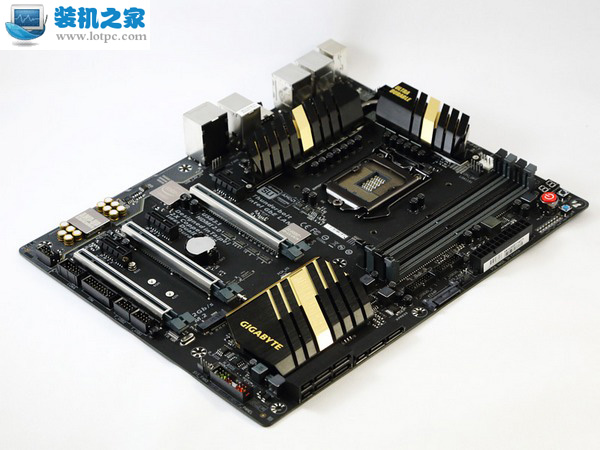

技嘉Z170X-UD5 TH主板的詳解用料說明

  這塊板子的配色采用經典金黃色，也是幾家超耐久家族管用配色，只是這次表面陽極化處理，仔細看還不是那種黃色，金黃色的感覺很搶眼，賣相加分不少。

  主要的用料配置規格上，技嘉Z170X-UD5 TH基于于ATX板型，旁邊很低調的黑灰色相間4XDIMM DDR4 3200MHZ+OC超頻雙通道DDR4，旁邊有2XUSB3.0，24PIN ATX供電，手動開機/重啟和電壓測量點，DEBUGLED糾錯顯示。最核心的CPU插槽是SKYLAKE LGA1151，可兼容I76700K的skylake-s桌面級。

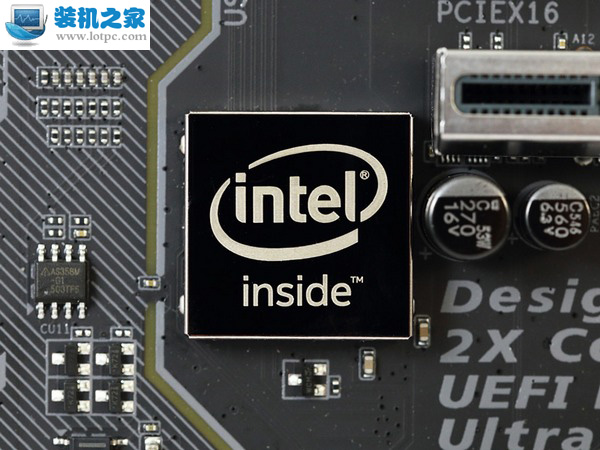

  左側邊緣是音頻方案，擠滿了專業音頻用料，AMP-UP音頻EMI防磁罩屏蔽，專業耳機功放放大器，PCB切割降噪處理，保證最少信號干擾。另外我們?cè)谂赃吙吹揭粋€(gè)一樣有防磁罩的家伙，上面還有英特爾的LOGO，這貨是啥？奧，原理是個USB3.1控制器。

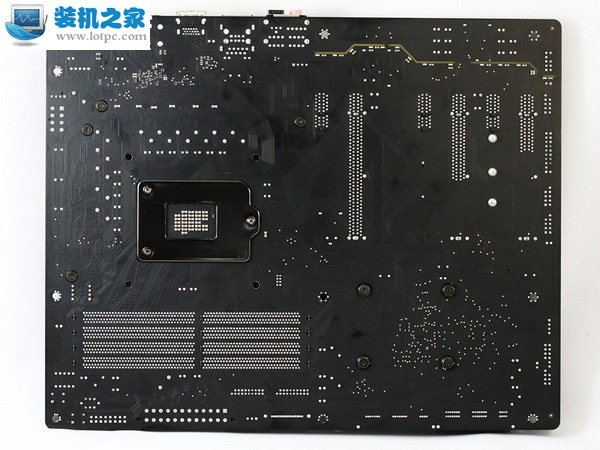

技嘉Z170X-UD5 TH主板背面的8層加厚

  背面有特別抗氧化和防潮鍍膜涂層，看上去黑黑的。這塊板子是加厚8層PCB雙倍盎司銅用料，穩定電氣性更好。還有在背面，我們發現全部的散熱模組是螺釘固定，拆解很輕松。另外在邊緣音頻部分有Ambient LED 背光燈條處理，還支持律動音頻方案，在夜晚游戲、音樂中隨著鼓點低頻閃動，烘托游戲氣氛。

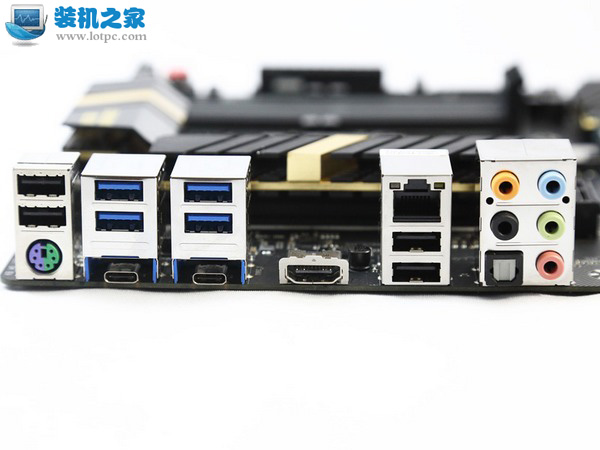

尾部I/O有USB3.1 TYPE-C

  尾部I/O的擴展相對豐富，常規的配置，其中最大的亮點是下面的兩組USB3.1 TYPE-C/雷電3技術的接口，有點意思。

  技嘉 Z170X-UD5 TH 主機板採用Intel的Thunderbolt控制晶片，支援最新的Thunderbolt™ 3技術，有兩組USB Type-C™介面，提供各通道最高40 Gb/s 的超高頻寬，相較于上一代的Thunderbolt™ 產品技術，技嘉Z170X-UD5 TH主機板可提供2倍的頻寬。

  另外，菊鏈?zhǔn)降拇佣喾N外接設備，最多可以12個設備，超級帶寬可以享受雙4K屏幕以60 FPS更新率進行超高分辨率輸出，或單路5K超高分辨率輸出。 除此之外，Thunderbolt™ 3 這次還集成了USB Type-C™搭載快充Power Delivery 2.0等技術，正反可逆差，10GB/S的帶寬，提供更快的傳輸性能。

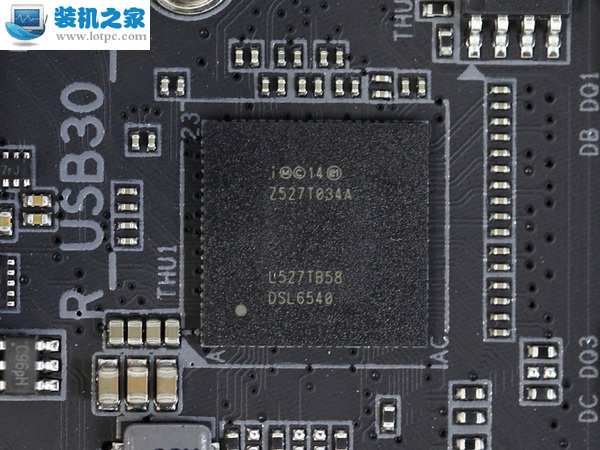

  搭載雷電英特爾第三方控制器，Intel英特爾自家產Thunderbolt 3控制器-「Intel DSL6540」。

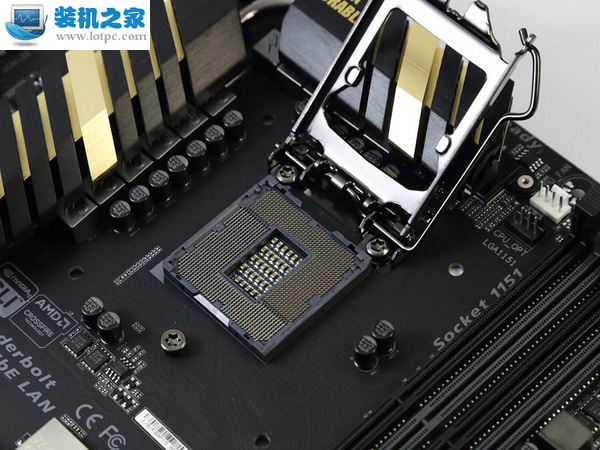

技嘉Z170X-UD5 TH基于新的LGA1151針腳

  鍍金抗氧化處理，只為最好的接觸性。LGA1151 新的插槽支持酷睿第六代SKYLAKE 處理器，這里推薦下頂級I7 6700K 吧，而且強悍的用料有助于超頻，獲得更多的性能。

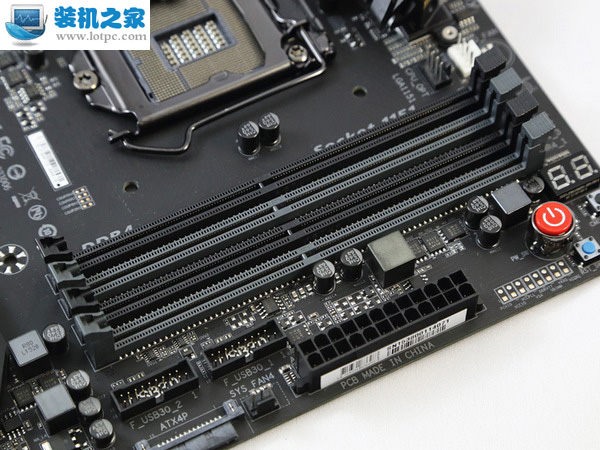

技嘉Z170X-UD5 TH自帶的雙通道DDR4

   附近的的是雙通道黑灰相間DDR4內存插槽，全固態黑電容和超磁電感，保證最佳穩定性。這里還有兩組USB3.0直角插槽，ATX4P以及24PIN供電，甚至還有電壓測量點、手動開機/重置和DEBUG按鍵。內存最高可支持64GB容量，單條16GB最大；頻率上可支持DDR4 3800(O.C)/3733(O.C)/3666(O.C) /3600(O.C.) /3466(O.C.) /3400(O.C.) /3333(O.C.) /3300(O.C.) /3200(O.C.) /3000(O.C.) /2800(O.C.) /2666(O.C.) /2400(O.C.) /2133 MHz，另外，還支持ECC UDIMM 1Rx8/2Rx8內存(non-ECC模式運作)。

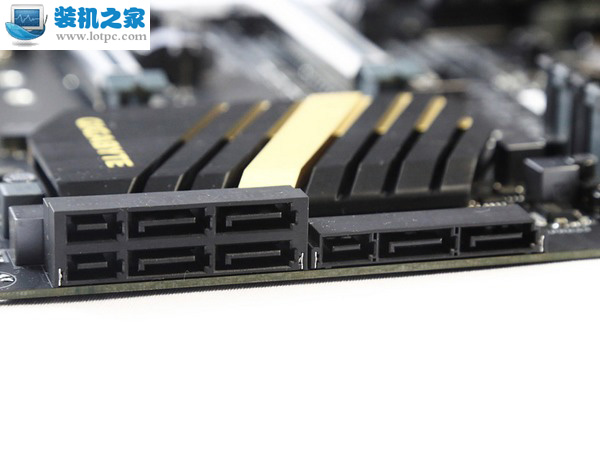

技嘉Z170X-UD5 TH自帶雙SATA-E接口

  三組可共享SATA的SATA-E，我建議一組可擴展外置USB3.1用，16GB/S最高帶寬，確實需要超級讀寫性能，果斷M.2 吧。

PCI-E顯卡插槽的防磁加固支撐設計

  三路帶有金屬屏蔽EMI和支撐架的PCIEX3.0插槽，相間的還有三個X1和一個M.2 32G/S的插槽。這個可以提供32G/S的帶寬，三星SM951或者750英特爾SSD都可以體驗狂飆2.4G/S+以上的性能。還有我們?cè)谥虚g看到大量PCIE頻寬控制器，主板PCB上海印刷了大量字樣，重點說了這貨的特點，比如USB3.1/HDMI2.0；臺灣臺北設計，雙BIOS和技嘉UD超耐久品質。

  技嘉Z170X-UD5 TH自帶英特爾第三方網卡，Intel® GbE LAN 搭配 cFosSpeed 網絡加速軟控制器。

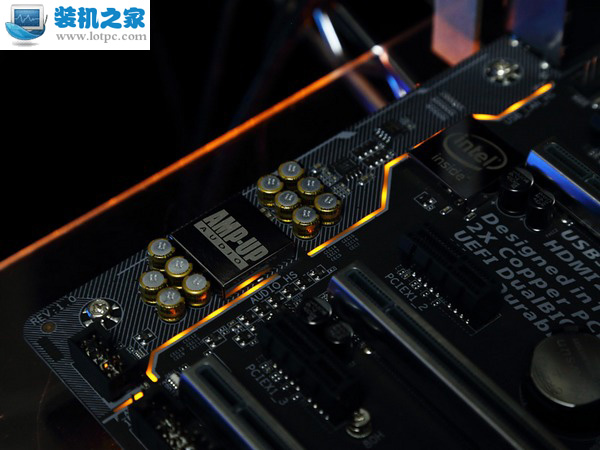

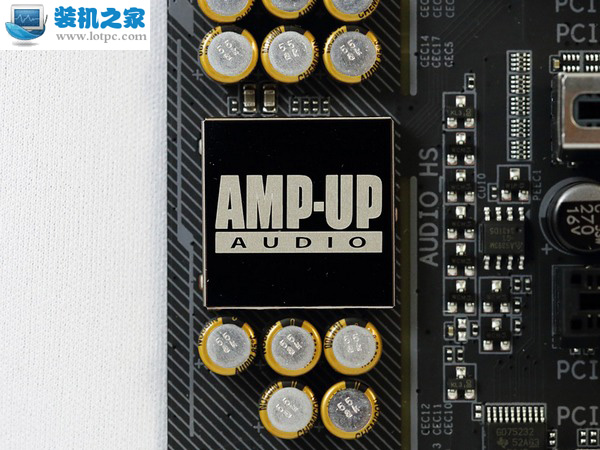

技嘉AMP-UP集成聲卡和專業濾波電容

技嘉AMP-UP的音頻解決方案，EMI防磁罩遮蓋下面的是ALC1150聲卡，附近有專業尼吉康電容和PCB切割降噪處理，還有不錯的背光燈，通電有律動燈效。

技嘉Z170X-UD5 TH通電后的LED背光燈條

  要是再多點護罩就完美了，總覺得少了點啥。關于Ambient LED燈效，我就不多說了，你可以百度或者武林網左下角搜索下。

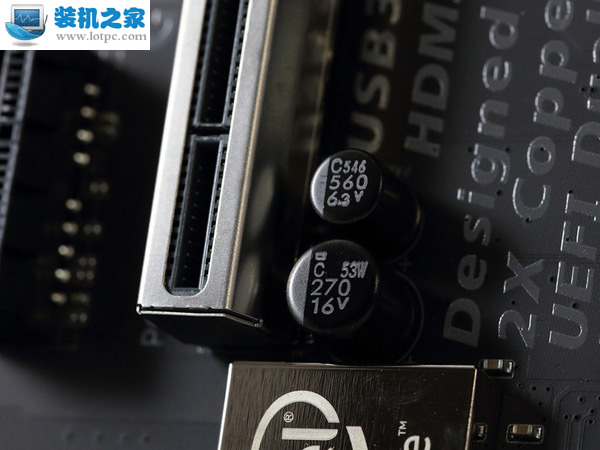

技嘉Z170X-UD5 TH超耐久黑色固態電容

  技嘉超耐久家族的主板，都采用了超高品質的固態電容，超低電阻特性，無論處理器的負載多高，它都可以輕松處理并提供穩定的電源供應。

超耐久黑色固態電容™ (UEFI) 設計

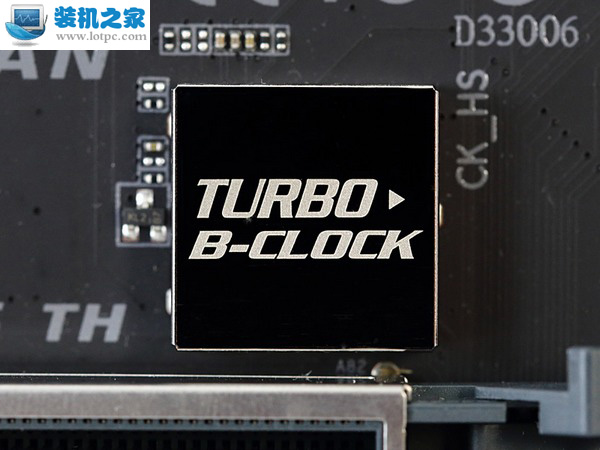

Turbo B-Clock:效能調校晶片(第三方外頻超頻控制器）

  技嘉Z170X-UD5 TH內建的TURBO B-Clock 控制器，技嘉主機板可以讓玩家隨心所欲的調整BCLK頻率，以達到他們所要的超頻效果。目前我們嘗試用這個，可以將外頻超頻至132MHZ，倍頻X34可以將I7 6700K順利超頻至4.5G附近。要說的是，超外頻對于整體性能的提升巨大，內存、頻寬絕對是單超CPU 倍頻無法獲得的。不過，你要注意內存的頻率設置，手動降低至靠近2133MHZ，X16X133得到2128MHZ，時序CL15穩定運行。
