當今Skylake系列晶片組規格眾多，主板產品也琳瑯滿目。如何在眾多類似的產品中，挑選到耐操、好用、穩定、功能夠用、保固超長，且具備最佳C/P值的電競級主板，讓大多數消費者買回家即可享有最佳的聲光影音享受呢？接下來就來看看這張由No.1電競品牌的微星科技，為玩家所量身訂做的專業級主板。

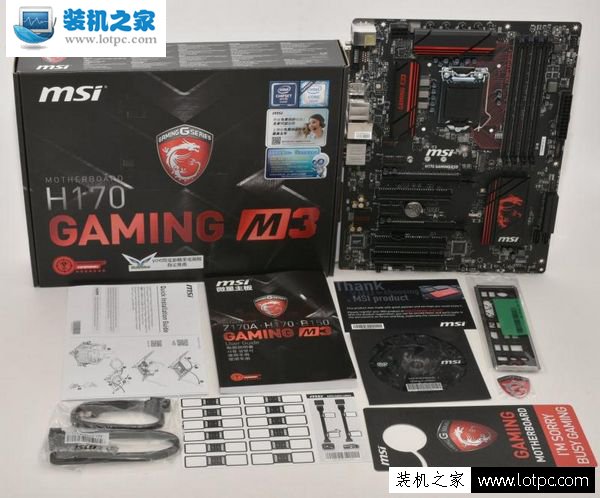

  MSI H170 GAMING M3包裝上以黑＋紅的電競主題配色為主，主板采用軍規級用料，并提供豐富的各式配件。

  英特爾所規劃的Skylake晶片組產品線中，可分成旗艦的Z170、高端的H170、中端的B150，以及入門級H110，都可支持LGA 1151插槽的第六代Core i3/i5/i7與Pentium/Celeron等處理器，DDR3/DDR4內存，差別在于是否有提供超頻功能、PCI-E 3.0通道數、SATA 6Gbps與USB 3.1插槽數量、RST for PCI-E的支持裝置數量等等。然而對于專業電競玩家而言，能支持最多款CPU、顯示卡，并提供穩定運作，打個通霄也不會當機的主板才是首要之選，因此H170芯片組就可以滿足各類玩家的需求。

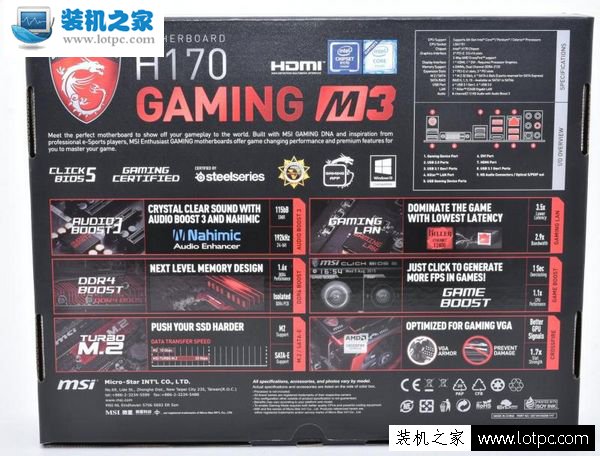

  主板盒子背面密密麻麻的功能與特色解說

  微星科技(MSI)在H170產品線中，共推出了H170 GAMING M3、H170A GAMING PRO、H170A PC MATE、H170M PRO等系列產品。這次介紹的是針對絕大多數玩家所量身打造的H170 GAMING M3的主板產品。之所以會推薦這片主板的主要原因與特色，在于它是經過專業電競玩家24小時不間斷測試，能確保最佳游戲穩定度，也就是說，這張主板是有掛「游戲?qū)I(yè)認證」的，即使不小心因為非人為因素而操到掛掉的話，微星很貼心的提供主板最高「5年保固」，并有免費到府收送或全家代送的服務，讓你不用出門忍受風吹雨淋地將主板拿去原廠送修。

  頂規設計，為玩家所打造

  先來看看微星H170 GAMING M3主板的外觀與整體佈線，其主色系采用紅配黑的設計，主板PCB上有黑色的防護涂布。在南橋晶片與CPU電容散熱區都有配置搶眼的散熱片。在用料上采用自家第五代軍規料件，采用全新的鈦金電感(Titanium Choke)與黑色電容(Dark CAP)，可在系統面臨高溫環境下，提供更穩定更耐久的運行能量。此外還提供濕度保護、高溫保護、電路保護、靜電保護、EMI保護等Guard-Pro的保護基因，使主板具備強固、穩定的運作能力。

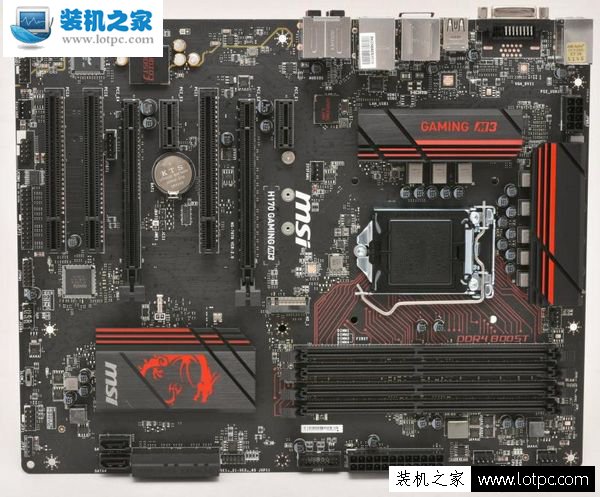

  MSI H170 GAMING M3主板的外觀與特色

  在規格部份，支持LGA 1151插槽的Skylake處理器，具備4組DDR4-2133記憶體插槽，可擴充至64GB的最高容量，并提供2400、2800、3000、3200、3600等超頻運作模式，讓你買的超頻記憶體得以發揮更高的性能。在介面卡插槽部份，共有兩組PCI-e x16、兩組PCI-e x1，以及三組PCI插槽，讓玩家可以安插各種規格的介面卡來擴充。其PCI-e x16插槽可以支持2-way AMD CrossFire技術，讓玩家可以安插兩張顯卡來提升繪圖性能表現。

  主板外觀與特色，南橋晶片與CPU插槽附近采用黑配紅色的主題散熱片，具備4組DDR4 DIMM插槽(支持DDR4 Boost功能)

  在儲存裝置部份，提供了6組SATA 6Gbps連接埠，包含1組SATA Express連接埠，可支持RAID 0、1、5、10等模式，讓玩家可以透過RAID磁碟陣列來提升系統整體存取性能與資料安全。此外，主機板上還有一組M.2插槽，可裝上4.2/6/8cm長度的M.2 SSD，并可搭配選購的Turbo U.2介面卡，來支持PCIe 3.0 x4的NVMe SSD，讓儲存設備存取速度再度破表。

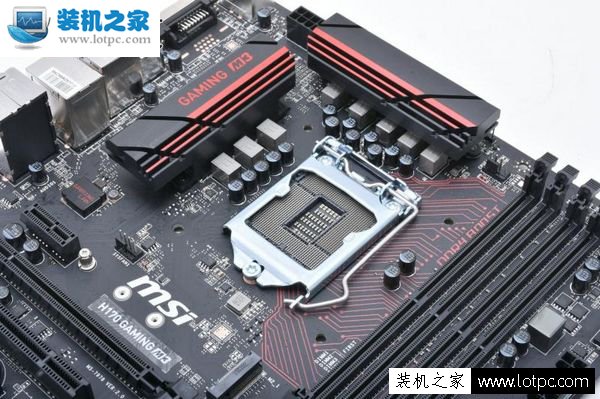

  采用軍規料件，主板采用共13顆超高品質的黑色固態電容，提供穩定的電源供應，并保有高可靠度及跟穩定性。

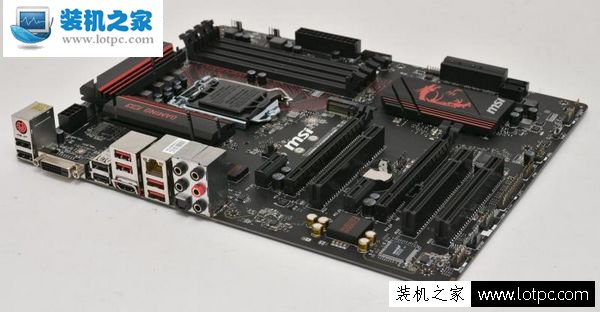

  在周邊擴充設計部份，主板提供6組USB 3.1 Gen 1 (采用asmedia ASM1083晶片)的連接埠，4組在I/O背板，2組另外接到擋板上使用。另外還有6組USB 2.0連接，也是4組在背板，2組外接至擋板。因此共有8組USB連接埠，讓你連接各式周邊設備。另外還有1組PS/2鍵盤鼠標，1組DVI-D和1組HDMI視訊連接，以及1組RJ45有線網路連接(采用殺手Killer E2400 Gigabit網路晶片，可提供最低延遲，讓網路游戲不卡頓)，在音效部份采用了Audio Boost 3技術，其接孔部份有5組無氧銅音效接頭與1組光纖S/PDIF輸出接頭，搭配Realtek ALC1150音效解碼晶片，提供7.1聲道輸出，加上其Nahimic(納美)音頻技術與主板采用獨立音效層板搭配日系Chemi-Con高階音效電容等料件，可輸出清澈的高解析音效，讓玩家更「聲」歷其境，透過更清楚的聽聲辨位來制敵機先以贏得勝利！

  就是這個光，具備LED指示燈與燈效，并有超頻協助開關

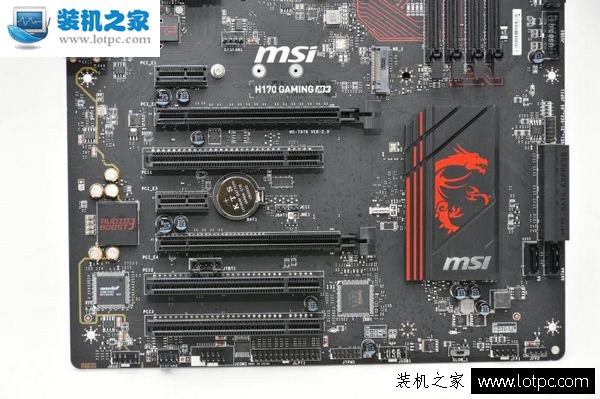

  主板采用軍規料件，擴充槽部份提供了兩組PCIe x16、兩組PCIe x1、三組PCI插槽。并有M.2插槽可支持 32Gbps的超高速SSD。

  微星H170 GAMING M3主板提供了簡易LED除錯指示燈，且全部都是此用主題色(紅色)的LED燈。在記憶體插槽附近有VGA、DRAM、CPU等EZ Debug LED(簡易偵錯)指示燈，當哪個元件發生問題，或是因為超頻太超過而使得運作不正常，其對應的LED燈號就會亮起，讓玩家可以輕易找出系統開機問題。若覺得超頻太過火了，主機板左下方也有個SLOW_1的指撥開關，讓CPU以低速模式運行，透過降低CPU核心電壓，來略過讀取Windows系統時的負載量，讓超頻更容易成功。若無法開機的話，還有JBAT1 Jumper可清除BIOS內容，以恢復到原廠預設值。
