人們?cè)谶x購電源的時候，總是把目光放到額定功率、80 Plus認證、模塊設計、各路輸出等表面的參數。

  其實，認識電源到一定境界，就會不自覺地追本溯源。雙管正激、LLC諧振、單磁放大一個個陌生的名字，卻與每一個電源息息相關。如果你連這些名詞都搞懂了，那你就能完全了解電源的結構了。

一、半橋與正激

  飯菜可口與否可以嘗出來，衣裳漂亮與否可以看出來，電腦快慢與否可以用出來……那電源好壞與否該如何判斷？首先看看這兩張電源圖。

對比一

對比二

  假如兩機輸出功率相等，并且從商家那里得到價錢也相同，那你要哪款？ 所以，我們要從電源的結構才能看出，就如你會從PCB會看顯卡那樣，從整體結構就能看出好壞。不過對于電源，這個整體結構有一個專業術語，叫：拓?fù)洹?/strong>

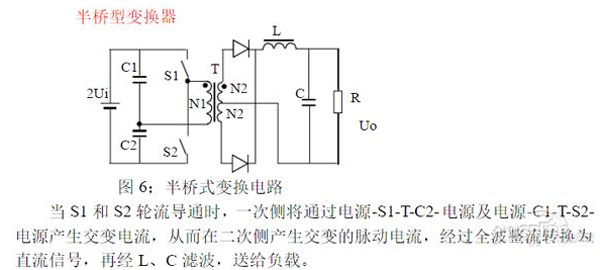

半橋電路圖

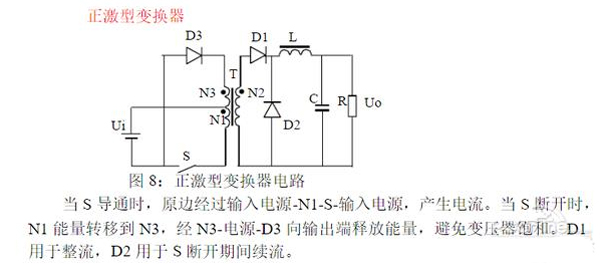

正激電路圖

  電源拓?fù)浠痉譃閮煞N：一、半橋；二、正激。拓?fù)渲g本無高低貴賤，但是從做工、用料等方面可分辨出電源性能。下面我們簡單比較下半橋以及正激。

  輸出功率：半橋最多500W的樣子，如果加了PFC把電壓升高也能到600W；正激的電源有1200W的產品。

  轉換效率：半橋多在70%多一點的樣子，如果使用同步整流的話能上80%； 正激的即使是最爛的沒有同步整流的也基本上能達到80%。

  容易看出，正激拓?fù)潆娐返膬?yōu)勢十分明顯。此時不少朋友的心中會發出“為什么”三個字了。

三極管

MOS管

  這是因?yàn)?，半橋均采用三極管做主開關管，正激用MOS管，三極管導通損耗，開關損耗均遠大于MOS，且三極管做主開關管頻率多為50K，MOS可以很輕松做100K。所以，整個開關電源范圍內，仍然使用三極管做拓?fù)涞闹徽家粋€(gè)零頭，因?yàn)閮烧叱杀静罹嘀挥?美元，但MOS可以得到效率的巨大提升，實在不需要考慮了。

  那么，如果要區分的話，會有怎樣的特征呢？

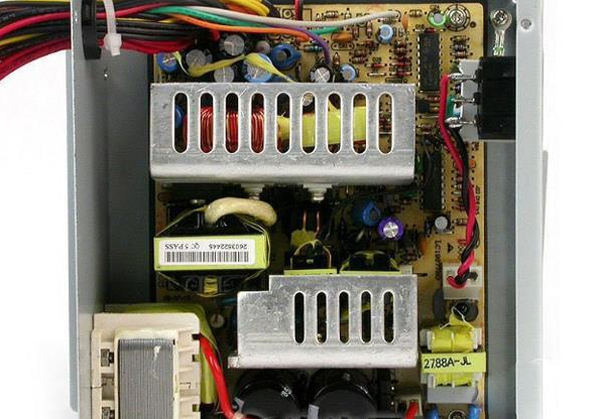

半橋電路的電源結構

  半橋的看上去有三個在同一直線上的變壓器，一個大的（主變），兩個差不多體積小的（一個為三極管驅動變壓器，基本在中間，一個為輔助電源變壓器），據此99.9%可以判斷為半橋，另半橋獨有的其他元件還有隔直電容（靠近主變壓器），加速電容兩個（緊靠驅動變壓器），主濾波電容為兩個200V串聯（正激非主動PFC也有用兩個200V串聯，這樣可以用一開關切換輸入電壓為110V/220V。

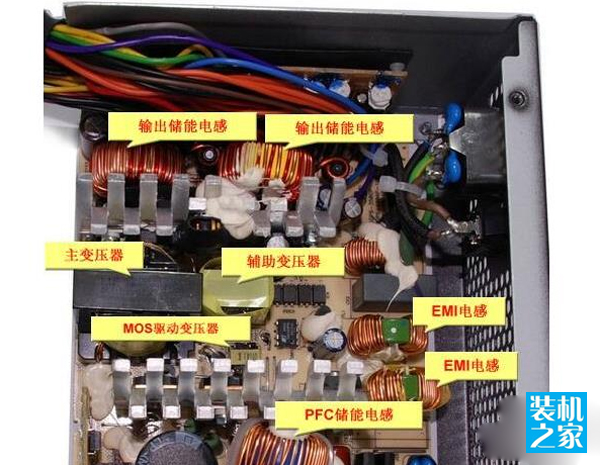

正激電路的電源結構

  正激，一大一小兩變壓器（大主變小輔助變壓器），無加速電容、隔直電容等。雙管正激也有一個MOS驅動變壓器，但是體積很小，花生米大小，且和主變、輔助變壓器位置不在同一直線上，如圖。

  說完那么多，小編無非就為了說明一個事實，就是正激拓?fù)潆娐返碾娫催h(yuǎn)多于半橋拓?fù)潆娐返?。?jiǎn)單來說，如今是正激拓?fù)潆娐返臅r(shí)代。
