實際上我們PC里面的硬件，對供電電壓的要求是不一樣的，因此PC電源要針對不同的硬件輸出不同的電壓。只是為什么這些電壓對應的輸出功率各有不同呢？具體硬件需要的具體電壓是什么呢？我們相信大部分的玩家看見這兩個問題后都是一臉懵逼。

  電源上有5路輸出電壓的規格，但是你知道哪些硬件用到了這些輸出電壓嗎？

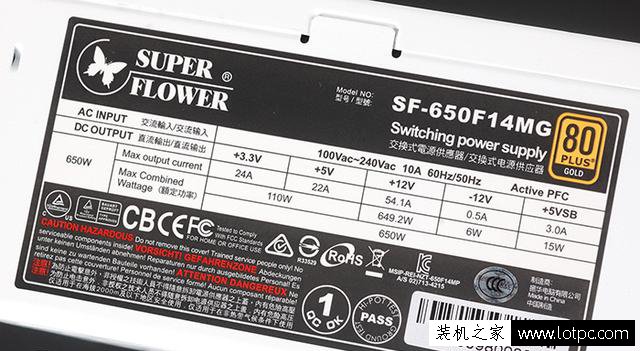

  現在隨便翻出一個正規的PC電源，我們都可以在銘牌上看到其+12V、+3.3V、+5V、-12V以及+5VSB的輸出規格，這5個電壓同時也是PC主機內部各個硬件所需要使用的供電電壓。不過并不是每一個硬件都會用到這些電壓，實際上它們的需要是各有不同的，因此我們就先來扒一扒關于PC內部主要硬件 即CPU、主板、內存、顯卡、硬盤的供電電壓需求。

主板與內存的供電電壓需求：

  首先我們從主板開始，主板在PC中的地位就像是地面上的橋梁，CPU、顯卡、內存等硬件的供電與數據交換都需用經過主板完成的。連接在主板上的接口主要有兩個，一個是CPU專用的供電接口，關于這個接口我們后面再說；另外一個則是24pin的主供電接口，這個也是PC中體積最大的供電接口，主要為搭載在主板上的各種硬件進行供電。

24pin主供電接口，5路電壓都有涉及

  主板上的24pin供電接口就用到了PC電源上全部5種供電電壓，即+12V、+3.3V、+5V、-12V以及+5VSB，另外還有一個-5V，不過這個電壓對應的硬件和接口實際上早已淘汰，因此現在的PC電源已經不再提供-5V供電，在24pin接口中的這一路僅是名義上的存在。

  搭載在主板上各種板載芯片主要用到的供電是+5V和+3.3V，而+12V則主要供給PCI-E、PCI插槽以及風扇接口使用，其中PCI-E插槽除了+12V外還會用到+3.3V的供電，PCI插槽則需要用到+12V、-12V以及+5V。內存插槽所用到的供電是+3.3V，不過其額外配置有電壓轉換電路，會把+3.3V轉換為內存的工作電壓如1.5V、1.2V等，再供給內存使用。

  USB接口則主要用到+5V供電，因此對于需要連接很多USB設備的玩家來說，+5V供電的輸出功率不能太小。而-12V供電實際上需要用到的機會很小，即使用到也不需要高功率，因?yàn)樗皇墙o串口或者PCI接口設備做電平判斷使用，因此PC電源的-12V輸出功率大都不超過10W，甚至更低。

  在主板供電需求當中，+5VSB是一個比較特殊的存在。+5VSB也叫做+5V待機，因?yàn)檫@一路在開機狀態下實際上是不需要使用的，反而是關機狀態下才需要使用。+5VSB在電源接上電源線并打上開關后就馬上開始輸出，主要是給主板上的主要芯片提供待機電流，便于快速喚醒和開機使用。另外有部分主板在關機狀態下仍然支持通過USB接口給手機充電，這里也需要用到+5VSB。因此現在不少電源都比較注重+5VSB的輸出電流，一般都不會低于2A。

CPU的供電電壓需求：

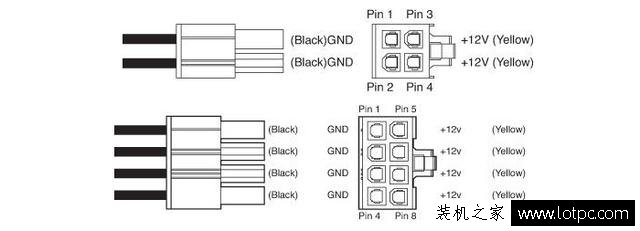

電源的CPU供電接口，有4pin和8pin兩種，提供+12V供電

  安裝在主板上的CPU可以說是一個很特殊的存在，由于其功耗較高，因此為了保證CPU的正常運作，它的供電是獨立出來，并不是從24pin接口取電，而是通過專用的4pin或8pin接口進行供電，所需要的是+12V供電，然后再通過主板上的開關電源電路轉變?yōu)镃PU的工作電壓。而關于這個開關電源的工作方式，可以參考以前我們寫過的課堂文章《超能課堂(75)：我們的主板和顯卡是如何給CPU和GPU供電的？》

  需要注意的是，CPU的供電接口有4pin和8pin兩種，后者擁有更強的供電能力，不過一般來說在8pin接口上使用4pin接口也是可以開機，也能滿足正常使用需求的。不過如果你需要超頻，或者你使用的是高端CPU，而且主板有提供8pin CPU供電接口，我們建議還是買一個帶對應接口的電源換上以保證整機穩定性吧！
