近期，intel為300系列增添了新成員，發布了一款B365芯片組，本以為是B360的升級版，但是從B365芯片的規格中我們可以發現，它的制程工藝從14納米FinFET退回至22納米HKMG+，估計是因為intel 14納米產能不足的緣故吧。intel B365芯片組主板怎么樣？下面武林網分享一下B365和B360主板的區別對比。

不過根據最新爆料，基于B365芯片組其實是上一代H270芯片改進而來的，有點類似H310C基于H110，B365芯片組的規格和H270基本相同，均為22nm制程工藝，支持16條PCI-E 3.0總線、8個USB 3.0和6個USB 2.0接口、6個SATA 6Gbps接口(RAID 0/1/5/10)，并支持傲騰技術，每通道兩條內存，封裝面積為23×24平方毫米，熱設計功耗6W。

B365和B360主板的區別對比

B365與B360芯片一樣，可以同時支持八代和九代CPU，不過目前B360和其它300系列芯片均為14納米工藝制造，而剛發布的B365芯片采用是22納米工藝，不支持RAID磁盤陳列，不支持USB 3.1，不支持Wireless-AC 802.11ac Wi-Fi等。值得注意的是，由于B365芯片組的ME版本和H310C一樣同為v11.0， 極大概率意味著它可以讓9代酷睿在Win7平臺上點亮。

intel B365芯片組主板怎么樣？

B365芯片組相比B360不僅僅是工藝的倒退，規格上也有縮水，如果用戶單純從數字來看，有點誤導消費者的感覺，以為真是B360芯片組的升級版，其實不是，規格并不如B360芯片組。

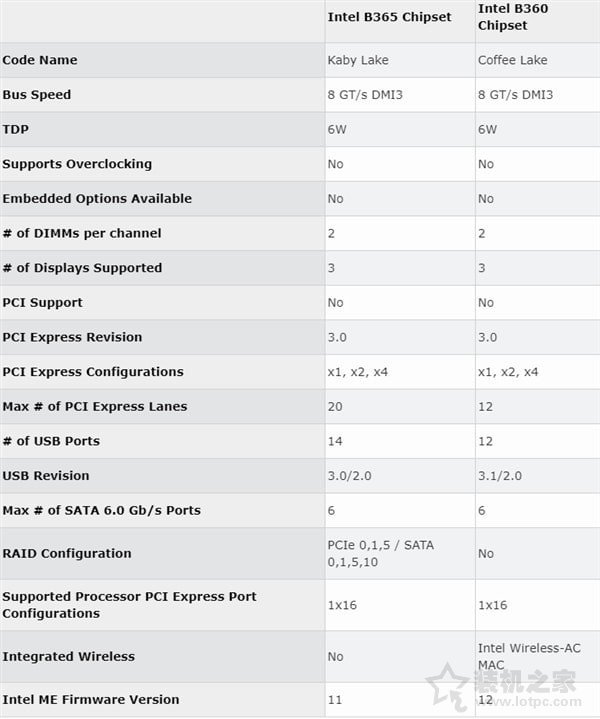

B365和B360主板規格對比

以上就是武林網分享的B365和B360主板的區別對比，通過本文讓更多的用戶避坑，希望能夠幫助到大家。
