1、我們以上圖的拓撲結構來說明此功能如何配置。待配置成功后，PC1可訪問R7000無線路由器的內網資源。環境如下：

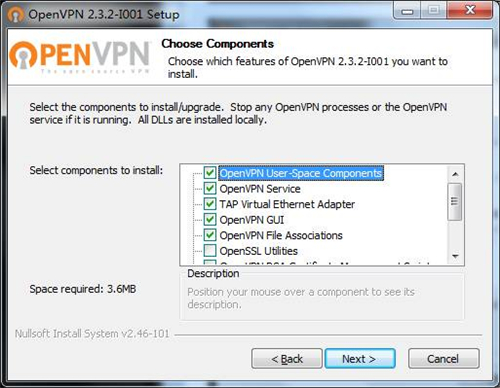

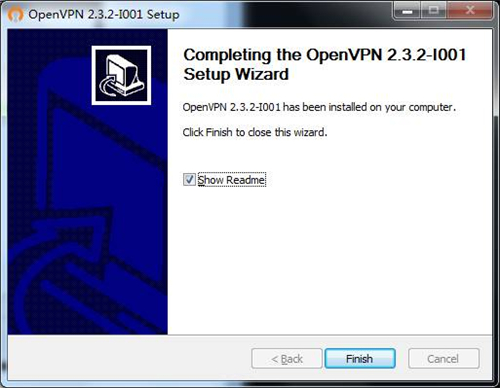

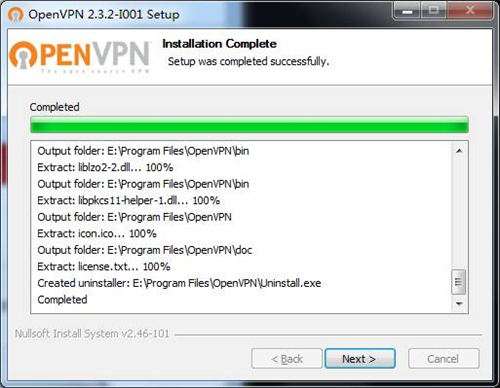

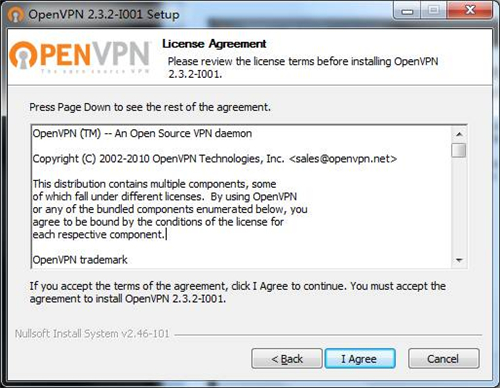

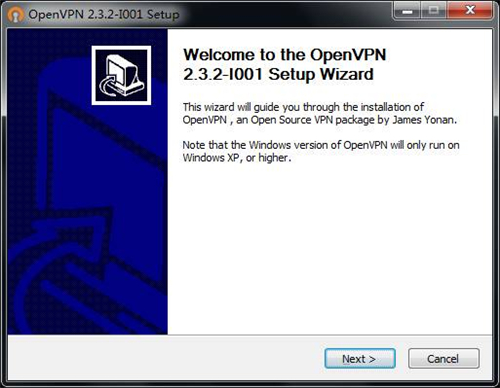

2、安裝OpenVPN，NETGEAR的VPN服務功能是基于OpenVPN的技術實現的，因此，我們要在每一臺需要連接VPN的電腦上安裝部署OpenVPN軟件。訪問http://support.netgear.cn/doucument/Detail.asp?id=2251獲取適用于您的操作系統的OpenVPN軟件，本例中獲取的軟件安裝包為“openvpn-install-2.3.2-I001-i686.exe”。雙擊運行此安裝程序，根據安裝程序提示完成安裝：

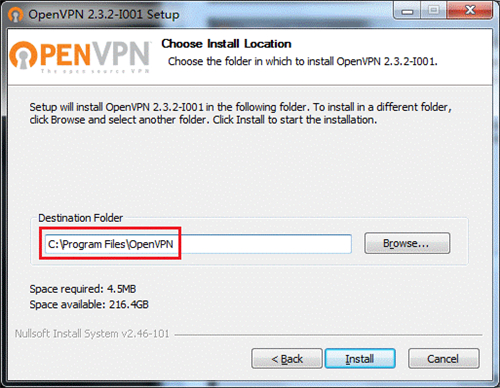

3、請記錄下圖中的安裝位置，我們將在“第四步”的配置過程中用到：

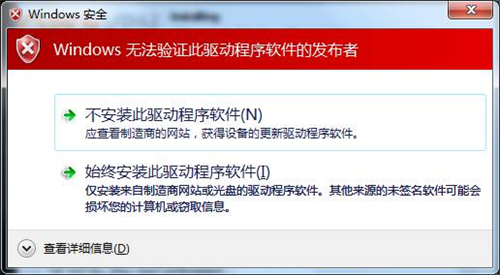

注意：由于OpenVPN需要安裝虛擬網卡(TAP-Windows Adapter V9)才能正常工作，因此可能出現下圖中的提示，請點擊“始終安裝此驅動程序軟件(I)”。

4、完成安裝后可于桌面上找到“OpenVPN GUI”的圖標，或于開始菜單中找到“OpenVPN”的程序組。

5、啟用動態域名(DDNS)功能

溫馨提示：根據Internet接入方式的不同，可能需要啟用動態域名(DDNS)功能：如果您的Internet接入方式為動態IP或PPPoE，則需要啟用動態域名(DDNS)功能;如果您的Internet接入方式為靜態IP，請跳過這個步驟。本例中的寬帶線路是廣州電信ADSL，PPPoE認證方式，我們配置了主機名為“ngchinatest.mynetgear.com”的NETGEAR動態域名。

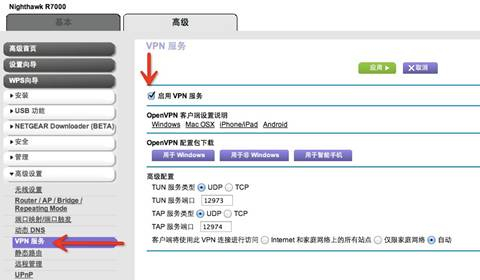

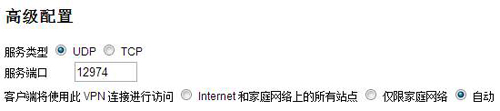

6、配置路由器的VPN服務功能，登錄路由器管理頁面管理頁面的地址為www.routerlogin.com或 www.routerlogin.net，默認的管理員賬號及密碼是：admin、password，依次點擊菜單高級>高級設置>VPN服務，設定VPN服務的參數，啟用VPN服務。

服務類型：選擇用來傳輸VPN數據的協議類型，UDP或TCP。

服務端口：路由器的VPN Server程序用來監聽的端口，默認為12974。

注：如果您的ISP限制較嚴格并可能封鎖部分端口，請與您的ISP獲取聯系確認情況。

7、客戶端將使用此VPN連接進行訪問：

Internet和家庭網絡上的所有站點：所有數據流量均通過VPN傳輸。

僅限家庭網絡：僅訪問路由器內網的數據流量通過VPN傳輸。

自動：智能選擇流量是否通過VPN傳輸，默認情況下所有數據流量(除訪問路由器內網的數據流量)均不通過VPN傳輸，僅在不可達的情況下嘗試使用VPN。

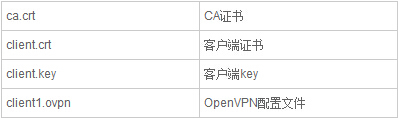

8、勾選“啟用VPN服務”選框，點擊應用。下載OpenVPN配置文件，根據平臺不同下載對應的配置文件，本例中我們點擊“用于Windows”按鈕下載用于Windows操作系統的配置文件。下載的文件是名為“windows.zip”的壓縮包文件，解壓后得到如下4個文件：

我們需要將這4個文件復制或移動到OpenVPN軟件對應的目錄下。在第一步的安裝過程中，我們將OpenVPN安裝到了“C:/Program Files/OpenVPN”，因此，我們將這4個文件復制到“C:/Program Files/OpenVPN/config”文件夾下。

9、修改網絡適配器名稱，在第一步中，我們曾說過OpenVPN會安裝一個虛擬網卡“Tap-Windows Adapater V9”，現在需要修改此網卡的名稱。不同操作系統下，此步驟略有差異，進入控制面板(分類視圖)后：

X代表一個數字編號，具體為多少取決于您的計算機上已經有多少個相類似的網絡適配器，我們需要找到的是設備名稱“TAP-Windows Adapter V9”的圖標，在這個圖標上點擊鼠標右鍵，然后點擊重命名修改此連接名稱為“NETGEAR-VPN”。

10、在OpenVPN GUI的圖標上點擊鼠標右鍵，選擇以管理員身份運行(A)，運行后會在系統任務欄的通知區域顯示OpenVPN GUI的圖標，此圖標有3種狀態：第六步啟動OpenVPN 軟件，連接VPN

紅色：未連接VPN或已斷開

黃色：正在連接中

綠色：已連接至VPN

11、在此圖標上點擊右鍵，彈出的菜單中選擇Connect：

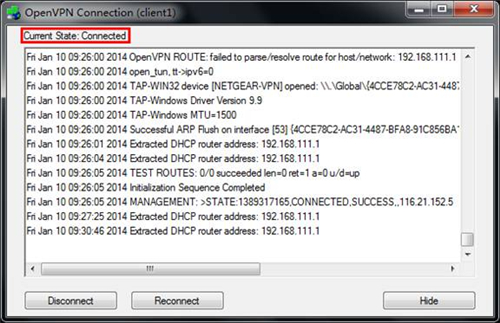

12、此時會彈出名為OpenVPN Connection的窗口，等待幾分鐘直至VPN成功，圖標變為綠色：

需注意，由于網絡環境或其他因素影響，VPN連接可能會嘗試自動重連數次，此過程中無需人工干預，耐心等候即可。

13、檢查VPN連接是否成功，可通過以下幾種方式檢查您的VPN是否已經連接成功：

①通過OpenVPN軟件查看：鼠標懸停在通知區域的OpenVPN圖標上可看到下圖中的信息：

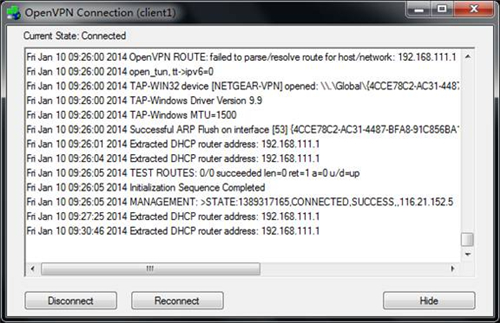

②在OpenVPN GUI的圖標上點擊右鍵，選擇Show Status：

③查看TAP-Windows Adapter V9網絡適配器狀態：與上文第五步類似，找到已經被重命名為“NETGEAR-VPN”的圖標，點擊鼠標右鍵選擇狀態，在彈出的窗口中點擊“詳細信息”(適用于Windows 8、7、Vista)或“支持”>“詳細信息”(適用于Windows XP)。從下圖中可以看到，我們已經獲取到了與遠端的NETGEAR R7000路由器同樣網段的IP地址。

④在命令提示符下運行命令并查看返回結果

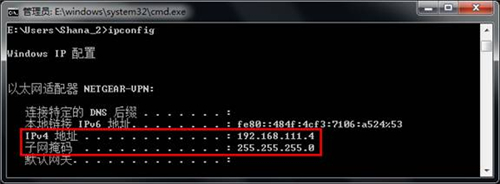

14、點擊開始菜單>運行，或在桌面空白處點擊鼠標左鍵然后按下組合鍵Win(Windows徽標鍵，一般位于Ctrl和Alt之間)+R，在彈出的窗口中輸入CMD并回車即可打開命令提示符。輸入“ipconfig”并回車執行，然后從結果中找到名為“NETGEAR-VPN”的網絡適配器并查看信息：

從上圖中也可以看到，VPN連接已經成功。
