一 Router模式快速設置方法

注意：FW150RM 只有一個有線接口，該接口網線連接前端設備并將作為WAN口。由于電腦不能通過連接WAN口登陸路由器的管理界面，所以需要無線連接到該無線路由器進行配置。

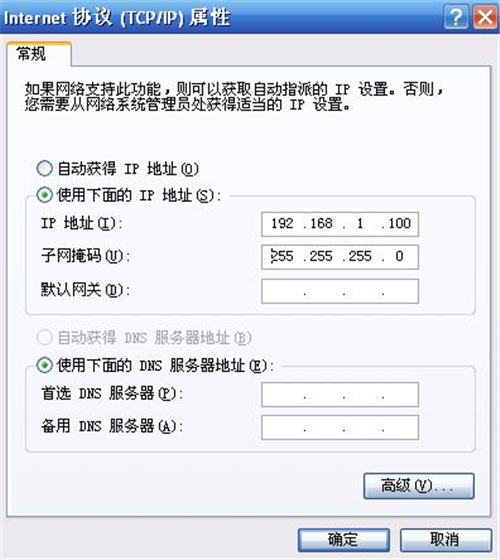

FW150RM默認不開啟DHCP服務器，不能為電腦自動分配IP地址，所以需要配置電腦無線網絡連接的IP地址，才能登陸路由器的管理界面。將電腦無線網絡連接IP地址設置為192.168.1.X(1≤X≤252)，子網掩碼設置為：255.255.255.0，如下圖所示。設置完成之后，點擊“確定”生效。FW150RM默認管理IP地址“192.168.1.253”。

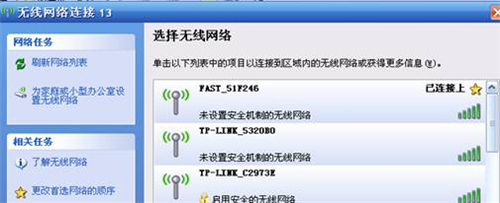

電腦有線或無線連接到FW150RM(以Windows XP系統無線連接到FW150RM為例)，FW150RM出廠默認工作在AP模式，默認SSID是：FAST_51F246 (“51F246”是 FW150RM無線MAC地址后六位)，且并未設置無線安全。電腦掃描環境中的無線網絡，選中FW150RM的無線SSID，并點擊“連接”，連接上之后，如下圖所示。

二 FW150RM的設置

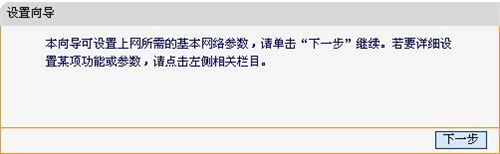

步驟1：在瀏覽器中輸入“192.168.1.253”，輸入登陸帳號及密碼均為admin，打開FW150RM的管理界面，自動彈出“設置向導”(也可以點擊管理界面菜單“設置向導”)，如下圖所示。

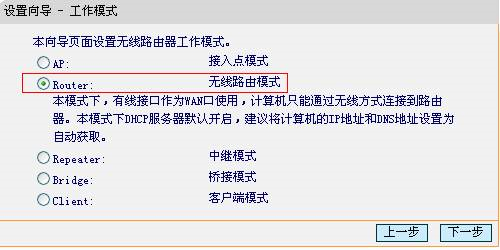

步驟2：點擊“下一步”開始設置，彈出無線工作模式設置頁面，如下圖所示。

步驟3：選擇“Router”，點擊下一步，彈出無線設置頁面，如下圖所示。

上圖所示頁面中，可以設置FW150RM的SSID(即無線網絡名稱)。為防止非法用戶蹭網，建議設置無線安全。推薦選擇“WPA-PSK/WPA2-PSK”并設置PSK密碼(本例為123456789)。

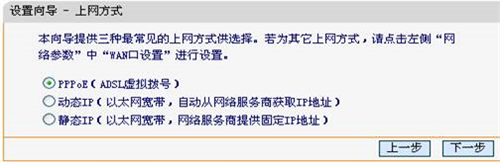

步驟4：點擊“下一步”，彈出上網方式選擇頁面。選擇您的寬帶上網方式(此處以PPPoE撥號為例)，選擇“PPPoE(ADSL虛擬撥號)”。

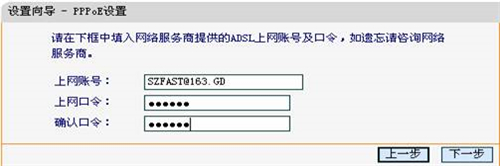

步驟5：點擊“下一步”，彈出上網賬號及上網口令輸入框，如下圖所示。

步驟6：輸入寬帶“上網賬號”及“上網口令”。點擊“下一步”，提示設備需要重新啟動，如下圖所示。

點擊“重啟”，路由器自動重新啟動，設置完成。

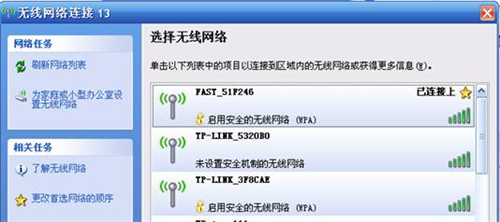

步驟7：重啟完成，電腦的無線網絡連接會自動斷開，此時需重新連接FW150RM的無線網絡(本例中SSID為FAST_51F246)，連接過程中需要輸入FW150RM的無線PSK密碼(本例為123456789)。

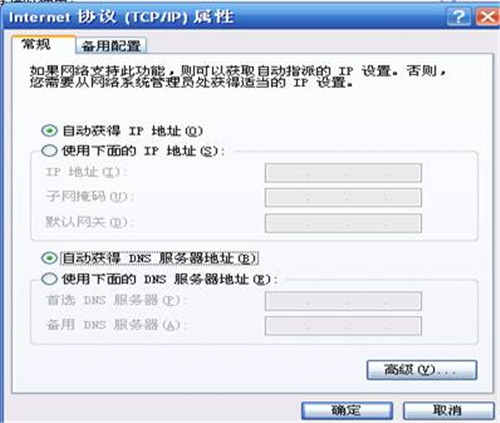

步驟8：設置向導設置Router模式完成后并重啟路由器之后， DHCP服務器會自動開啟，電腦的無線網絡連接可以自動獲取IP地址以及DNS服務器。所以請將無線網絡連接IP地址重新設置為自動獲取IP地址，點擊“確定”生效，才能正常連接至Internet，如下圖所示。

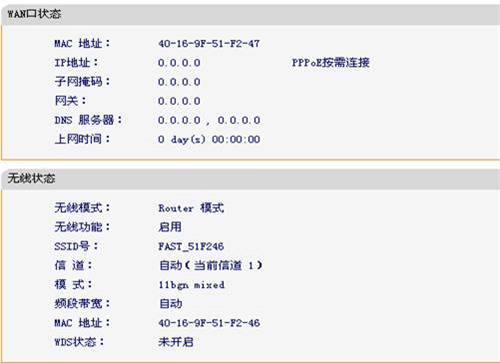

步驟9：重新無線連接到FW150RM，進入路由器管理界面，點擊菜單“運行狀態”，查看“WAN口狀態”，如下圖所示。

若在“WAN口狀態”查看到路由器已經獲取到的IP及DNS服務器地址，說明PPPoE撥號成功(此處是wan口沒有撥號情況下的截圖)。

至此FW150RM的Router模式已經配置完成，并且成功連接至互聯網，無線網絡也已經設置WPA-PSK/WPA2-PSK的無線安全。電腦已經可以無線連接路由器上網了，其他電腦只需連接上FW150RM即可正常上網。
